小型内燃动力配套风机泵组结构设计

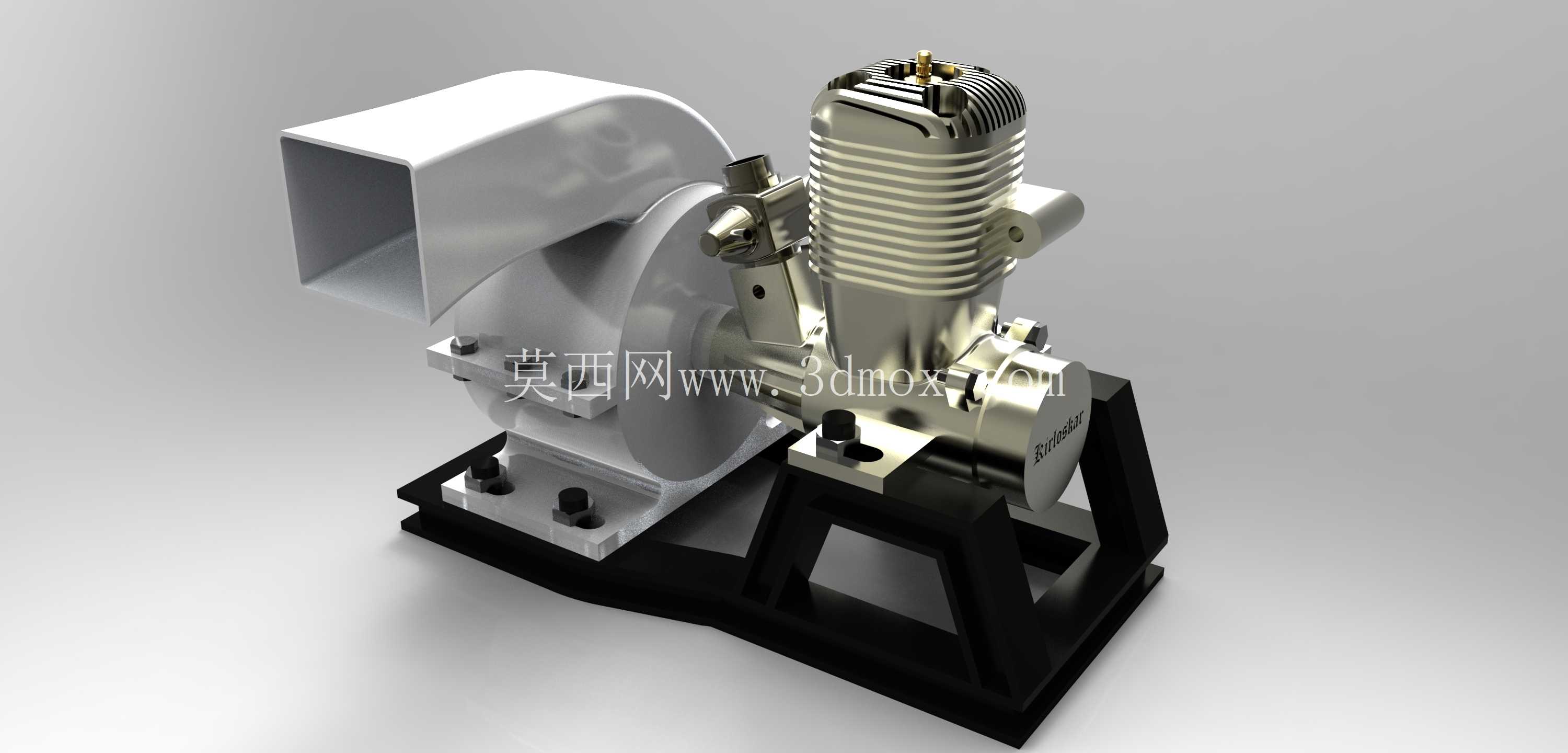

　　这套动力泵组的三维结构，核心是把单缸风冷内燃机与离心式风机泵做同轴直连集成，省去了中间联轴器、皮带传动的冗余结构，在小型动力配套场景里能大幅压缩整机安装空间，常见于小型农林植保喷雾设备、移动式工业吸尘机组、小型户外发电机组的辅助散热配套，也可作为小型船舶舱底排水、野外作业临时供水的动力单元，适配没有外接工业电源的移动作业场景。从结构布局来看，内燃机部分采用了常规的顶置散热鳍片设计，缸体外周的鳍片排布顺着风机端的气流方向做了角度微调，当设备运行时，风机端产生的定向气流可以直接扫过缸体散热鳍片，不需要额外加装独立散热风扇，既减少了动力损耗，也降低了整机的零件数量，提升了连续运行的可靠性。

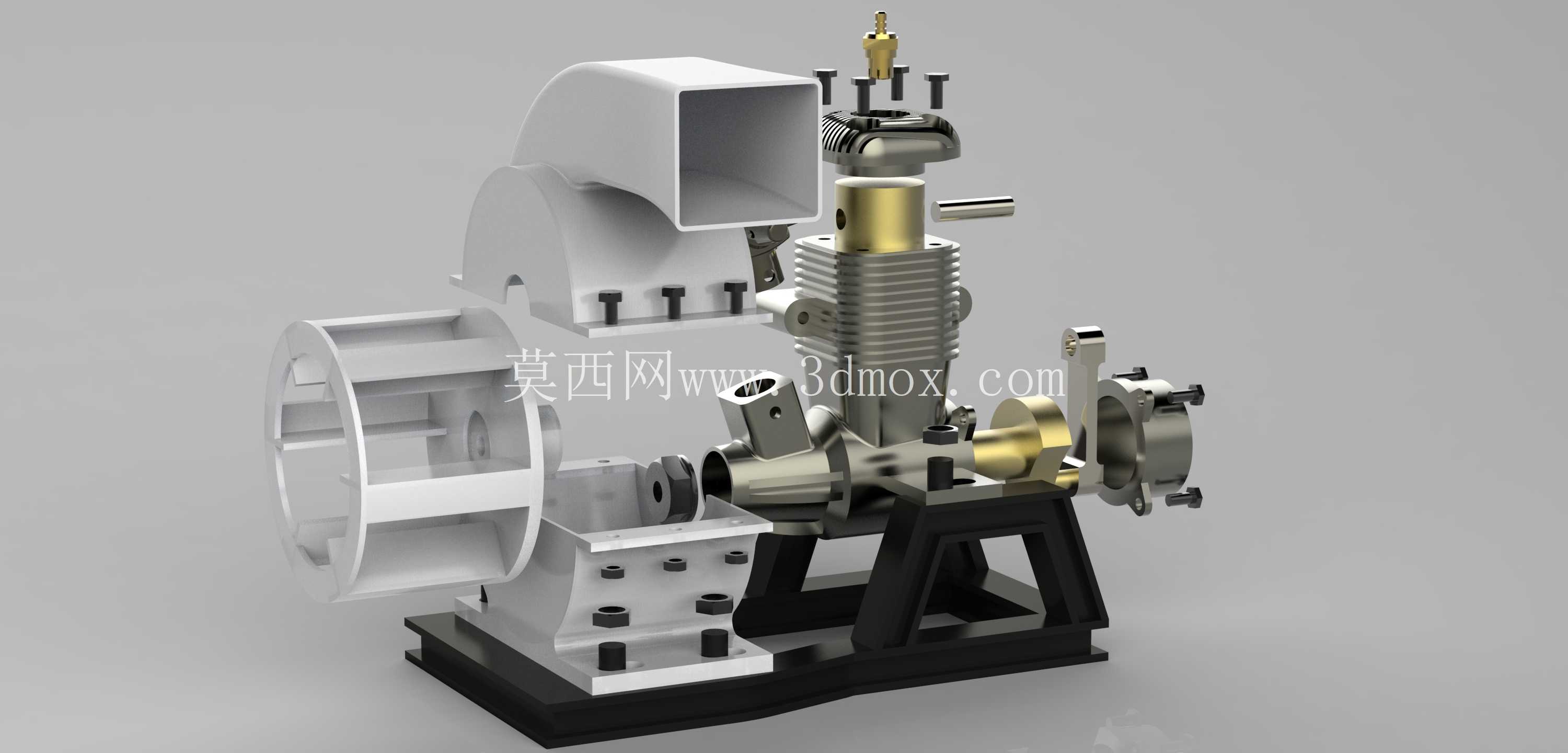

　　风机泵端采用前倾式离心叶轮结构，进风口做了方形扩压段设计，相比常规圆形进风口，方形接口更方便现场对接不同截面的通风管路或者输水软管，不需要额外做变径接头转接，现场安装的适配性更强。安装底座采用分体式框架结构，内燃机与风机泵的安装位分别做了独立的螺栓固定凸台，凸台下方预留了3mm的调整垫片间隙，现场安装时可以通过增减垫片调整两部分的同轴度，避免因为加工误差或者安装面不平整导致的轴系偏磨，延长轴承的使用寿命。底座的支脚部分做了向外延伸的翻边结构，每个支脚预留了两个M8的安装螺栓孔，孔位间距按照通用小型动力机组的安装标准做了适配，可以直接固定在通用的移动式设备机架上，不需要重新打孔适配。

　　从安装边界来看，整机的轴向总长度控制在320mm以内，径向最大尺寸不超过180mm，底座安装面到机组最高点的高度为210mm，在同功率等级的动力泵组里属于结构非常紧凑的类型，适合安装在空间受限的移动设备舱内。传动部分采用了花键直连结构，内燃机输出轴直接插入风机泵的叶轮连接座，配合锁紧螺母做轴向固定，相比平键连接，花键结构的承载能力更强，能承受风机泵启动瞬间的冲击载荷，同时也方便后期拆解维护，不需要专门的拉马工具就能完成叶轮的拆卸。缸头部分的火花塞、气门调整螺钉都做了外露设计，日常维护时不需要拆解外围的护罩就能完成间隙调整、火花塞更换等操作，降低了后期运维的难度。

　　风机泵的蜗壳部分采用了等宽流道设计，流道表面做了圆滑过渡处理，减少气流在蜗壳内部的涡流损失，在相同转速下能获得更高的风压输出，适配需要一定输送压力的场景，比如小型物料气力输送、喷雾加压等工况。燃油箱的安装位预留在内燃机缸体的侧方，与缸体散热鳍片之间保留了15mm的安全间隙，避免长时间运行时缸体的高温传导到燃油箱引发安全隐患，同时这个间隙也能让散热气流顺利通过，带走燃油箱表面的温度，避免燃油温度过高产生气阻影响运行稳定性。整个机组的重心落在底座的几何中心附近，安装固定后运行时的振动幅度更小，不需要额外加装很重的减震块就能满足运行的平稳性要求，适合在移动设备上搭载使用，不会因为车辆或者设备的移动导致振动过大出现管路松脱、螺栓松动的问题。在设计过程中，所有的密封部位都采用了标准规格的O型密封圈，没有使用非标密封件，后期维护更换时可以直接采购标准件，降低运维成本。紧固件全部采用公制标准螺栓，不同部位的螺栓长度做了统一规划，尽可能减少螺栓的规格种类，方便现场装配和后期维修时的零件管理。
