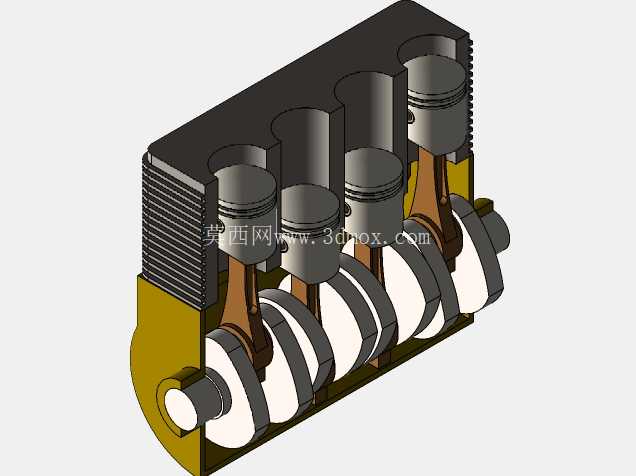

直列四缸内燃发动机曲柄连杆结构展示

　　这套直列四缸内燃动力结构，核心还原了往复式活塞发动机最核心的曲柄连杆传动逻辑，在教学演示、原理验证、小型动力设备选型参考场景中都有很高的实用价值。从结构布局来看，四个气缸沿曲轴轴向等距排布，相邻气缸做功行程错开180度曲轴转角，能有效抵消单缸往复运动产生的一阶惯性力，让整机运转平顺性远优于单缸、双缸结构，也是目前小排量乘用车、通用小型动力设备最常用的气缸排布形式。

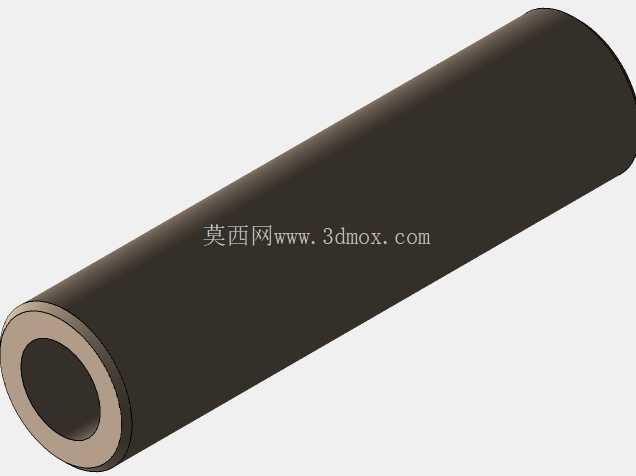

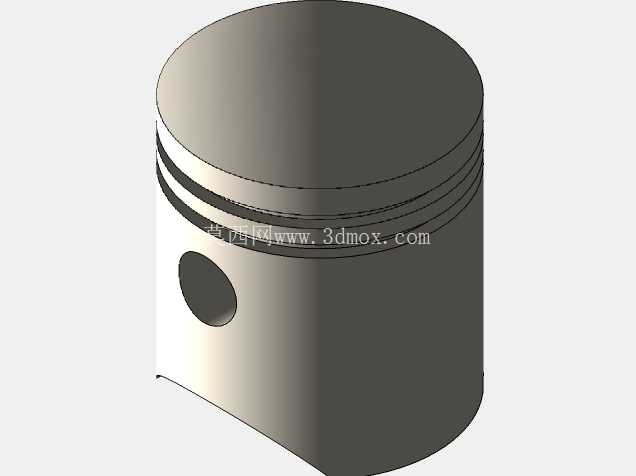

　　设计过程中首先明确了核心传动的匹配关系：活塞与气缸壁的配合间隙预留了热膨胀余量，活塞销采用全浮式设计逻辑，既可以在连杆小头衬套内转动，也能在活塞销座孔内缓慢转动，让活塞销各部分磨损更均匀；连杆采用工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷。曲轴部分采用整体式锻造结构的简化呈现，四个曲柄销对应四个连杆轴颈，主轴颈支撑在缸体曲轴箱的轴承座上，曲轴末端预留动力输出轴段，可直接对接飞轮、离合器等动力传输部件，前端则预留了正时机构、水泵、发电机等附件的驱动安装位，符合常规内燃发动机的附件布置逻辑。

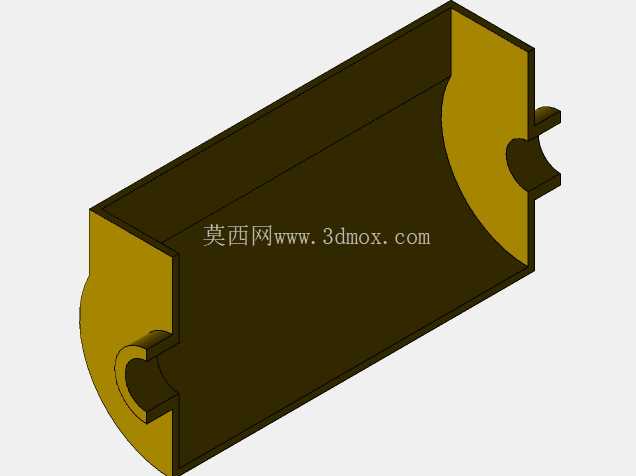

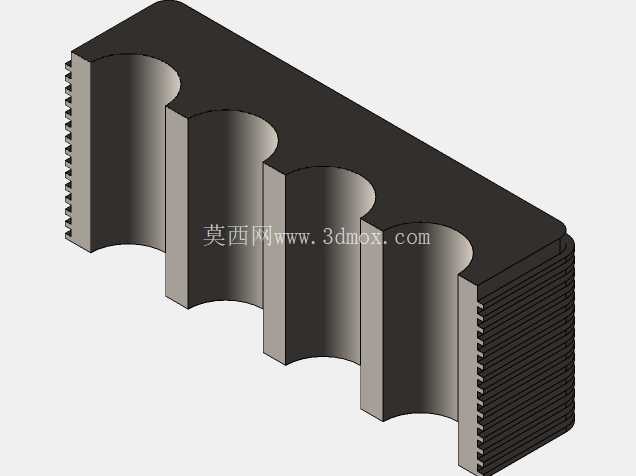

　　缸体部分采用分体式设计思路，上部为气缸筒集成散热鳍片的结构，对应风冷式小型发动机的散热需求，鳍片沿气缸轴向均匀排布，能在车辆行驶或者设备自带风扇导流时快速带走气缸壁热量，避免活塞过热卡滞；下部曲轴箱采用开放式腔体设计，既方便曲轴、连杆组件的装配检修，也预留了机油存储的油底壳安装边界，腔体侧壁的加强筋结构对应实际产品中提升缸体刚性的设计，避免曲轴高速运转时缸体产生共振变形。

　　从安装边界来看，这套结构的整体外形遵循直列四缸发动机的常规尺寸比例，缸体两侧预留了发动机悬置的安装凸台位置，可匹配不同机架的固定需求；气缸盖安装面为平面结构，预留了燃烧室、气门机构的装配空间，可在此基础上扩展配气机构、供油系统、点火系统等外围部件，完成完整发动机的结构搭建。

　　实际应用层面，这类简化结构模型常被用于职业院校机械原理课程的教学演示，帮助学习者直观理解活塞往复运动转化为曲轴旋转运动的全过程，也可作为小型通用动力设备开发初期的结构验证参考，核对曲柄连杆机构的运动干涉情况，确认活塞行程、气缸直径、曲轴回转半径等核心参数的匹配关系，避免后续详细设计阶段出现运动卡滞、结构干涉等问题。在建模过程中所有运动副的配合关系都严格按照实际机械装配逻辑设置，活塞与气缸为同轴滑动配合，连杆大头与曲轴曲柄销为转动配合，连杆小头与活塞销为转动配合，曲轴与缸体主轴承座为转动配合，可直接用于运动仿真演示，直观展示四个活塞交替上下运动带动曲轴连续旋转的完整工作过程，帮助设计人员快速验证不同曲轴转角下各部件的位置关系，优化进排气门开启关闭时机、喷油点火时刻等核心参数的匹配逻辑。
