节水型生态储水洗手台结构设计

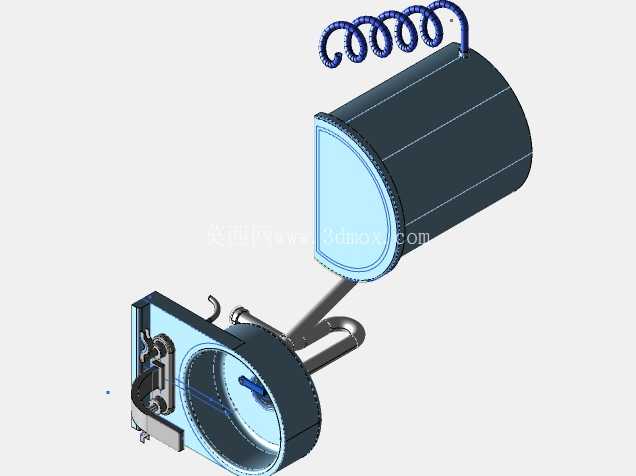

　　这套生态储水洗手装置的三维结构，核心瞄准公共场景与户外临时布设场景的节水需求做落地设计，区别于常规直排式洗手台，整套结构把储水腔体、出水组件、进水控制模块做了一体化整合，没有额外拆分独立柜体，所有功能部件都集成在半圆柱型的主腔体结构上，能大幅降低现场安装的拼接工作量。从实际使用场景来看，这类结构适配景区公共卫生间、户外施工临时盥洗点、节水型校园盥洗区这类对水资源复用有明确要求的场所，日常洗手产生的废水不会直接排入下水管道，而是先暂存在密封储水腔体内，后续可直接对接冲厕、绿化浇灌的取水接口，不需要额外增设中间储水罐，减少管路布设的冗余量。

　　设计阶段最先敲定的是储水腔体的形态，没有采用常规方箱结构，而是选用半圆柱型壳体，一方面弧形侧壁的承压能力比等壁厚的平板结构高30%左右，储满水时侧壁形变量能控制在0.2mm以内，不需要额外加设加强筋就能满足长期储水的结构强度要求，另一方面半圆柱的弧形端面朝向使用者一侧，能留出更充裕的腿部活动空间，安装时不需要预留太大的台前净距，适配狭小空间的布设需求。主腔体的有效储水容积控制在18L左右，按照单人单次洗手耗水1.2L计算，能暂存15人次左右的洗手废水，储水腔底部设置1:50的倾斜坡度，排污口设在坡度最低处，日常排空清洗时不会有积水残留，避免长期储水滋生异味。

　　出水组件采用柔性螺旋弹簧管搭配可旋转出水嘴的结构，弹簧管的拉伸行程能达到400mm，既可以固定在台盆上方做常规出水，也能拉出来作为临时取水口，接水冲洗台面或者周边清洁作业都不需要额外接水管。台盆和储水腔的连接位置设置了可拆卸式过滤篮，能拦截洗手过程中带入的毛发、碎屑等杂物，过滤篮采用抽拉式结构，日常清理不需要拆开整体管路，直接抽出就能倾倒杂物，维护门槛很低。进水控制模块集成在台盆侧方的阀组腔里，冷热水管路都预留了标准4分接头，和现有建筑给排水管路能直接对接，不需要做转接头定制。

　　安装边界方面，整套装置的壁挂安装孔位按照常规卫浴挂墙标准设置，孔距统一为280mm，适配市面上绝大多数墙面挂装支架的尺寸，安装时台盆上沿距离完成地面的高度建议控制在820mm，符合成年人盥洗的舒适操作高度，储水腔背部离墙面的预留间隙只需要30mm，就能容纳进水管和出水管的布设，不会因为管路突出导致装置无法贴墙安装。台盆的水封深度做到50mm，符合给排水设计规范里的防臭要求，不会出现下水管道反味的问题。

　　结构细节上，所有和水接触的部件转角都做了R3以上的圆角过渡，没有直角死角，不容易积垢，日常擦拭清洁就能保持卫生。弹簧管的内置复位结构采用不锈钢卷簧，拉伸万次以上的复位偏差不超过5mm，长期使用不会出现垂落、无法复位的问题。储水腔的侧壁预留了透明液位观察窗，能直观看到内部储水高度，当水位接近溢流口时，使用者可以提前打开排空阀把废水导流到回用管路，避免水满溢出。整套结构没有复杂的电子控制元件，全部依靠机械结构实现储水、过滤、导流功能，后期故障率极低，不需要频繁更换电子配件，适合运维能力有限的户外场景使用。
