50英寸300磅大尺寸凸面法兰垫圈螺旋结构

　　在石油炼化、长输管线、大型化工装置的高压管路连接场景中，法兰密封的可靠性直接决定整套系统的运行安全，尤其是公称尺寸达到50英寸、压力等级对应300磅的大口径管路，一旦密封失效引发介质泄漏，轻则造成非计划停车，重则引发安全事故，这类大规格高压法兰的密封件选型与结构设计，一直是管路系统设计中的重点环节。这款螺旋结构的法兰垫圈，正是针对大尺寸凸面法兰的密封需求开发，适配ASME B16.47标准下的大口径法兰连接工况，区别于常规小尺寸法兰垫片，大口径法兰的法兰盘平面度偏差、螺栓预紧力分布不均、管路运行中的热胀冷缩位移量都远大于小规格管路，常规的平垫片很难在全密封面形成均匀的密封比压，容易出现局部渗漏的问题。

　　从结构设计来看，这款垫圈采用多层螺旋缠绕的结构形式，金属带与柔性填充带交替叠绕成型，这种结构自带一定的压缩回弹性能，当螺栓预紧时，垫圈可以根据法兰密封面的微观不平度产生适配性变形，填补法兰面的加工刀痕、微小凹陷等缺陷，同时在管路运行出现压力波动、温度变化带来的法兰面分离趋势时，依靠自身的回弹力持续维持密封面的接触压力，避免密封失效。针对50英寸300磅的工况参数，垫圈的内外径尺寸严格匹配对应规格凸面法兰的密封面边界，安装时可以精准嵌入法兰凸面的密封区域，不会出现内径过窄遮挡管路通径、或是外径过大超出法兰密封面导致压合不均的问题，安装过程中不需要额外的定位调整，只要对齐法兰螺栓孔均匀紧固螺栓即可，能有效降低大口径法兰安装时的垫片对位难度。在实际应用场景中，这类大规格高压法兰垫圈常被用于大型循环水主管线、蒸汽输送主管、化工原料输送干线的法兰连接位置，这类管路的特点是管径大、运行压力稳定在中高压区间，部分工况还会伴随一定的温度波动，螺旋缠绕结构的垫圈相比实心金属垫片，不需要极高的螺栓预紧力就能达到密封要求，能降低大口径法兰的螺栓载荷设计要求，减少法兰盘的结构厚度，降低整套管路系统的材料成本；相比非金属软垫片，它的抗冲刷性能、耐温耐压能力更强，不会因为长期受介质冲刷出现密封层破损，也不会在温度循环变化后出现材料老化失去弹性的问题，使用寿命更长。

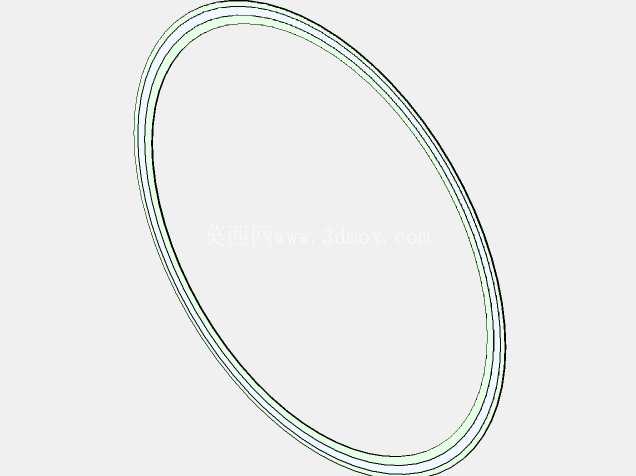

　　设计这款垫圈的三维模型时，重点还原了螺旋缠绕层的叠压结构细节，以及垫圈的截面尺寸轮廓，建模过程中严格对照ASME B16.47标准中50英寸300磅凸面法兰的密封面尺寸确定垫圈的内外径公差，确保模型导入装配环境后，可以直接与对应规格的法兰模型完成装配干涉检查，不需要反复调整尺寸参数。对于管路设计工程师来说，在进行大口径法兰连接段的装配设计时，可以直接调用该模型完成管路排布，检查法兰连接位置的安装空间是否充足，螺栓紧固时是否会和周边管线、支吊架产生干涉；对于设备检修维护人员来说，参照该三维模型可以提前核对备件尺寸，避免检修时出现垫片尺寸不匹配导致的工期延误。

　　不同于小规格法兰垫片可以依靠标准件库直接选型，50英寸级别的大口径高压垫片在很多项目中都需要单独核对密封面形式、尺寸边界，这款模型的结构还原度高，尺寸参数严格对应标准要求，能覆盖绝大多数同规格凸面法兰的密封适配需求，不管是用于新项目的管路装配设计，还是用于现有装置的改造备件核对，都能提供准确的结构参考。在实际安装过程中，这类螺旋垫圈的安装方向没有严格的限定，但需要注意密封面的清洁，不能有焊渣、锈迹等硬质杂物夹在垫片与法兰面之间，否则会在螺栓预紧时压伤垫片缠绕层，造成密封隐患，螺栓紧固时需要按照对角顺序分步加载预紧力，避免单侧受力过大导致垫片压偏，这一点在大口径法兰安装中尤为重要，因为大法兰的螺栓数量多，预紧力不均很容易导致局部密封比压不足。从结构特性来看，螺旋缠绕的结构还具备一定的抗蠕变性能，长期在受压状态下不会像非金属垫片那样出现明显的应力松弛，能在长周期运行中维持稳定的密封性能，减少日常运维中的密封点泄漏检查频次，降低运维工作量。
