机器人旋转动能回收储能装置结构设计

　　在足式机器人、工业机械臂这类需要频繁启停、瞬时高功率输出的执行场景中，常规动力系统往往面临持续供电功率与瞬时负载需求不匹配的矛盾——常规电机为满足峰值扭矩选型会带来整机重量冗余，而低功率选型又无法应对突发的大负载动作，这套旋转动能存储装置正是针对这一工程痛点开发的动力辅助单元。

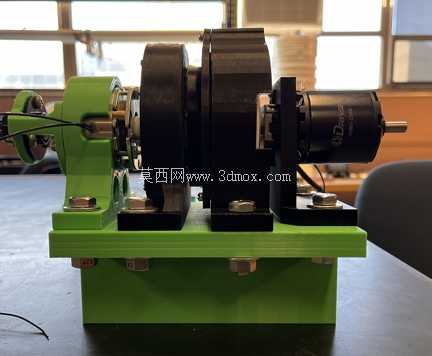

　　从安装边界来看，整套装置采用卧式同轴布局，底座为一体化加工的绿色安装基板，预留了多组沉头安装孔位，可直接适配现有机器人躯干或关节处的标准安装螺距，整体轴向长度控制在常规伺服电机加行星减速器的组合尺寸范围内，径向最大轮廓不超过配套驱动电机的机座外径，不需要对原有机器人的动力舱结构做大规模改造，可直接串接在驱动电机与执行负载之间的传动链上，安装时仅需保证输入输出轴的同轴度误差在0.02mm以内，即可避免运转过程中的附加径向载荷。

　　功能实现层面，这套装置的核心逻辑是错峰调配动力余裕：在机器人处于低负载动作阶段，比如机械臂空载移动、足式机器人平地步态的支撑相，驱动电机输出的多余扭矩不会被浪费，而是通过内部的螺旋弹簧储能机构将旋转动能转化为弹性势能存储起来；当机器人需要瞬时大动力输出，比如足式机器人跳跃起跳、机械臂抓取重物瞬间抬升，储能机构会快速释放存储的弹性势能，与电机输出扭矩耦合后共同驱动负载，可将瞬时输出功率提升至电机额定功率的百倍级别，同时不会对供电回路造成瞬时大电流冲击。

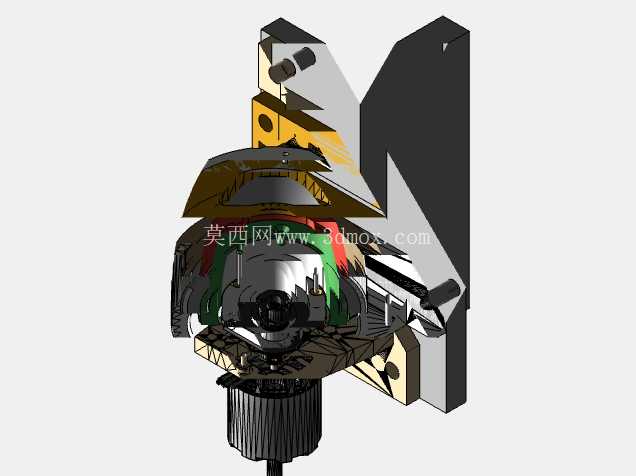

　　结构设计上，内部选用螺旋弹簧作为储能介质而非其他弹性元件，核心考量是螺旋弹簧的扭矩-转角线性度更好，储能与释能过程的力值可控性更强，不会出现突变式的扭矩输出导致传动链冲击。整套储能机构的传动路径经过多轮迭代优化，在输入侧设置了单向离合结构，保证储能过程中弹簧的扭转力矩不会反向拖动电机，输出侧设置了扭矩限制结构，避免释能瞬间扭矩超过下游传动件的载荷阈值。整体能量转换效率经过实测可达85%以上，相较于早期的飞轮储能方案，不会存在高速旋转的陀螺效应影响机器人的姿态平衡，也不需要额外的真空腔、磁悬浮结构来降低风阻与摩擦，结构复杂度更低，环境适应性更强。

　　在实际应用适配中，这套装置可直接匹配现有机器人常用的直流伺服电机输出轴规格，输入端采用标准的键槽连接，输出端可根据负载需求替换不同规格的连接法兰，不需要额外定制转接件。针对机器人运行过程中的振动工况，底座安装面设计了减震垫嵌槽，可加装丁腈橡胶减震垫来吸收传动过程中的高频振动，避免连接螺栓出现松脱。装置的外壳预留了润滑脂注油孔，日常维护仅需每半年补充一次低温润滑脂，即可保证内部行星增速/减速结构与弹簧端轴承的运转顺畅，不需要复杂的日常维保。

　　从能量管理逻辑来看，这套装置不需要额外的复杂控制器，其内部的机械触发结构可自动根据传动链的扭矩阈值判断储能与释能的切换时机：当负载扭矩低于电机额定输出扭矩的30%时，自动切入储能模式，多余扭矩驱动弹簧扭转蓄能；当负载扭矩超过电机额定输出扭矩的80%时，自动切入释能模式，弹簧存储的能量通过齿轮组耦合到输出轴上，整套逻辑完全通过机械结构实现，不会占用机器人主控制器的运算资源，也不存在电控系统故障导致的动力失控风险，可靠性远高于电控式的动力辅助系统。

　　针对不同负载量级的机器人应用场景，这套结构可通过更换不同刚度的螺旋弹簧来调整最大储能量与释能扭矩，弹簧的安装位置设计为快拆结构，仅需拆卸端盖的四颗固定螺栓即可完成弹簧更换，不需要完全拆解整套装置，可快速适配从桌面级小型机械臂到中型足式机器人的不同动力需求。在结构强度校核层面，所有传动齿轮均采用渗碳淬火处理，芯部韧性足够承受释能瞬间的冲击载荷，齿面硬度满足长期反复启停的磨损要求，轴承选用带密封结构的深沟球轴承，可适应机器人户外运行时的粉尘、潮湿环境，不会出现异物进入导致的卡滞问题。
