四节AA电池串联收纳固定夹结构

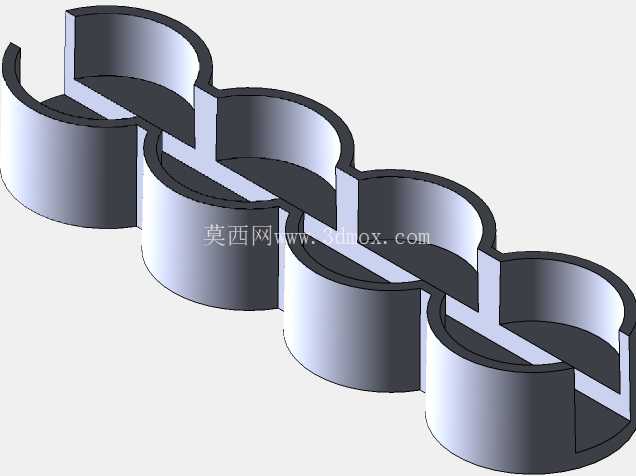

　　日常外出携带电子设备时，备用AA电池的收纳一直是容易被忽略的细节，零散放置在背包、工具包内的电池不仅容易与钥匙、金属线材等导电物件接触引发短路风险，还会因为晃动磕碰造成电池外皮磨损、正负极脏污，影响供电接触稳定性，这款四节AA电池固定夹正是针对这类零散电池收纳痛点设计的便携承载结构。从结构功能来看，该夹体采用串联排布的四个半开放圆柱腔体作为电池承载位，每个腔体的内径匹配AA电池的标准外径，腔体侧壁设置有轴向开口，既可以利用材料本身的微弹性实现电池的快速卡入与取出，又能在电池装入后提供足够的抱紧力，避免日常携带过程中电池从夹体内滑脱。

　　相邻两个电池腔体之间设置有分隔挡边，挡边高度低于电池直径，一方面可以将相邻电池完全隔开，避免电池外皮相互摩擦破损，另一方面预留了正负极连接的空间，当需要快速组成串联供电组时，可直接在挡边位置加装导电连接片，无需额外整理电池排布即可快速实现四节电池的串联导通，适配需要6V直流供电的小型便携设备临时供电需求。设计思路上没有采用全封闭的电池盒结构，而是选择半开放的卡夹形式，核心考量是便携场景下的操作效率与空间占用：全封闭电池盒需要额外的盒盖、卡扣结构，整体厚度会比单排电池的直径多出2-3mm的壁厚，放在背包侧袋、工具包夹层时会占用更多冗余空间，而半开放卡夹的整体外轮廓仅比四节串联排布的电池外轮廓大1.2mm的壁厚，整体结构紧凑，装入电池后整体外形规整，没有突出的卡扣、挂耳等结构，不会勾挂包内的线材、布料。腔体的开口方向统一朝向同侧，卡入电池时无需调整夹体方向，单手持夹即可完成四节电池的依次装入，取出时仅需用手指从开口侧推动电池侧壁即可将电池推出，戴薄劳保手套操作时也不会出现卡滞、难以施力的问题。从安装与适配边界来看，单个腔体的轴向长度匹配AA电池的标准长度，两端预留0.3mm的间隙，避免电池长度公差导致装入后出现挤压鼓胀的问题；夹体整体采用对称式设计，两端的结构完全一致，不需要区分安装方向，批量3D打印制作时可以无差别堆叠摆放，减少打印支撑的用料。

　　夹体侧壁的厚度设置为1.5mm，既可以保证日常携带时的结构强度，承受背包内其他物件的挤压不会出现开裂变形，又不会因为壁厚过大增加整体重量，装入四节AA电池后整体重量仅比四节电池本身的重量增加不到5g，几乎不会带来额外的携带负担。在实际应用场景中，除了日常通勤、户外出行时收纳备用AA电池，该结构也可以作为小型电子制作、学生课程设计中的简易电池座使用，直接将导电片固定在夹体两端的挡边位置即可作为固定供电座使用，不需要额外定制专用电池仓，对于需要快速搭建原型电路的场景来说，可以大幅缩短结构制作的周期。

　　考虑到不同使用场景的固定需求，夹体的背面为平整平面，可以通过双面胶、扎带直接固定在设备外壳、工作台侧面，作为固定电池承载位使用，不需要额外设计安装支架；半开放的结构也方便随时观察电池的外皮状态、是否出现漏液迹象，相比全封闭电池盒更容易排查电池使用中的安全隐患。结构上没有多余的装饰性特征，所有的圆角、倒角都以避免应力集中、提升操作手感为目标，腔体开口边缘设置有R0.8的圆角，卡入电池时不会刮伤电池外皮，手持时也不会出现锐边割手的问题；相邻腔体之间的连接筋宽度设置为3mm，保证四个腔体连接的结构强度，即使从1.2米高度意外跌落至水泥地面，也不会出现腔体断裂、连接筋开裂的问题，能够满足日常便携使用的强度要求。
