航模动力用6S2P/3P21700锂电池组结构

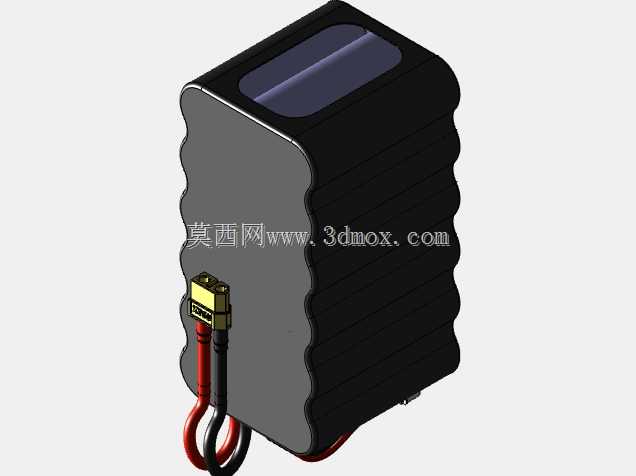

　　这款动力锂电池组的结构设计，核心围绕航模、小型穿越机这类对放电倍率、重量分布、安装空间有严苛要求的应用场景展开，整体采用6串的电芯排布逻辑，可根据实际续航与放电需求适配2并或3并的21700电芯组合，单颗21700电芯的直径固定为21mm、长度70mm，整组电芯采用并排错位贴合的排布方式，外壳做了与单颗电芯弧面完全匹配的内凹筋位，既可以让每颗电芯都与壳体充分接触提升散热效率，也能避免电芯在剧烈震动工况下出现窜动、移位的问题。

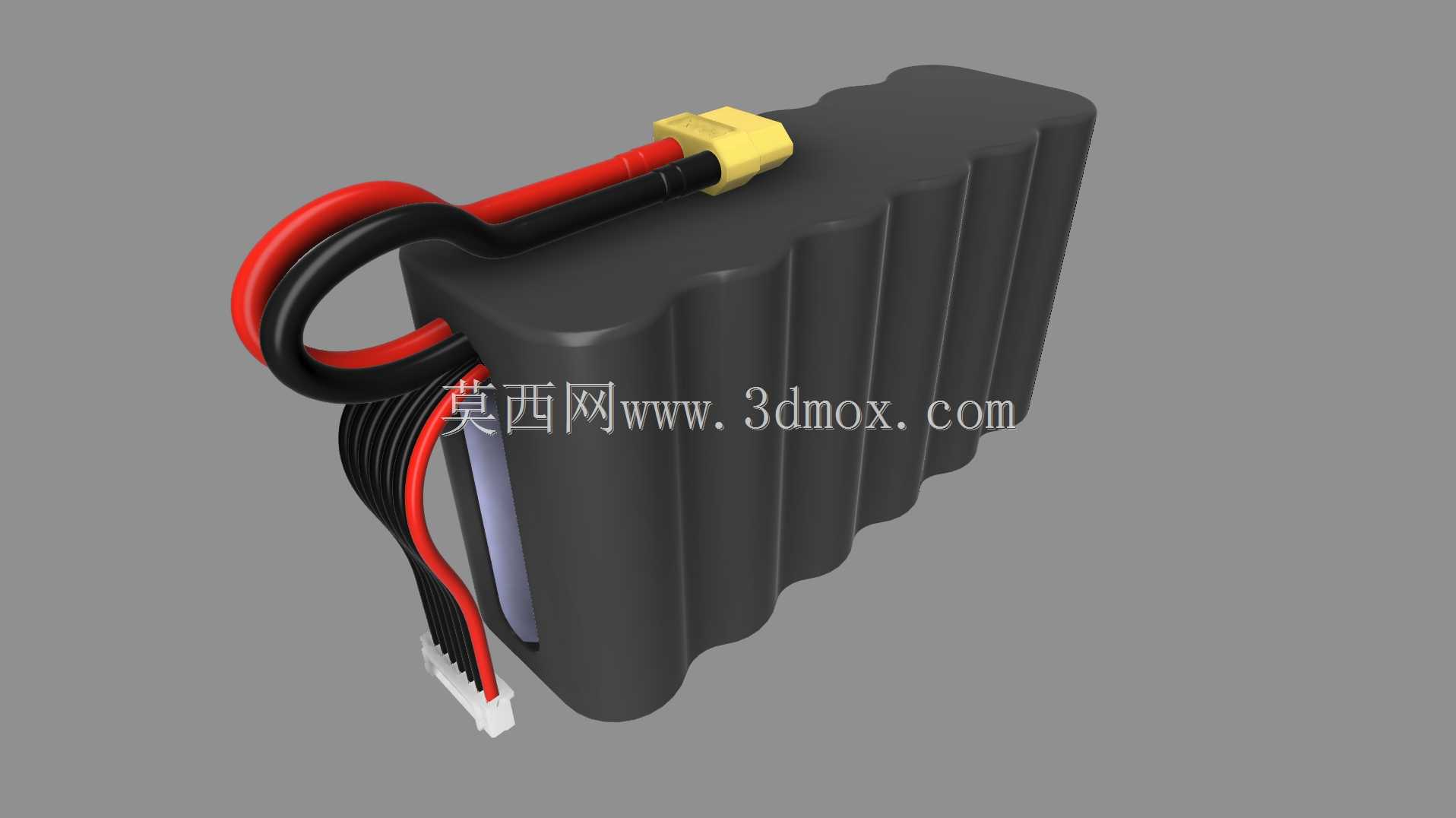

　　从实际使用场景来看，这类电池组主要适配中小型FPV穿越机、固定翼航模以及小型便携电动工具的动力供电，需要在短时间内输出大电流满足电机的峰值功率需求，因此在出线端的设计上，主功率回路采用红黑两根大截面积硅胶线，搭配XT60规格的黄色动力接插件，接插件与线材的连接处做了应力释放的弯折结构，避免飞行过程中频繁的震动导致线材根部断裂，同时平衡充接口采用白色PH规格的排线，排线顺着电芯侧面的走线槽排布，外部用热缩管与主功率线束做了捆扎固定，既不会超出电池组的整体安装边界，也能避免平衡线被螺旋桨打到造成短路。设计过程中首先要考虑的是整组的重量平衡，电芯排布时将整组的重心控制在几何中心位置，避免装到航模上之后出现重心偏移影响飞行操控的问题，外壳采用薄壁阻燃PC材质注塑成型，壁厚控制在1.2mm，在保证结构强度的前提下尽可能降低整体重量，外壳的边角位置全部做了R3的圆角过渡，既可以避免尖锐边角划伤安装位的泡棉或者机架，也能在炸机撞击时分散冲击力，降低外壳开裂的概率。

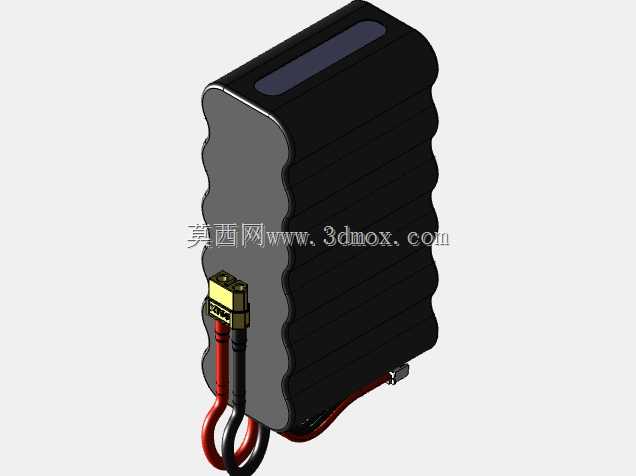

　　安装边界方面，整组电池的宽度由6颗电芯并排的总宽度决定，长度与单颗21700电芯的长度匹配，厚度方向根据并数不同有所调整，2并版本厚度为42mm左右，3并版本厚度为63mm左右，外壳表面没有突出的结构件，所有线束的弯折半径都控制在15mm以上，既保证线材内部铜丝不会因为弯折过度出现断股，也不会让线束超出电池组的最大外轮廓，方便用户根据自己的机架电池仓尺寸做适配。

　　功能特性上，整组电池的电芯之间采用镍带点焊连接，镍带的宽度根据最大放电电流做了匹配，3并版本采用0.2mm厚的纯镍带，每颗电芯的连接位都做了双焊点设计，降低大电流放电时的连接内阻，减少发热；电芯组与外壳之间预留了0.3mm的间隙，用来填充环氧板做绝缘隔离，避免电芯外皮磨损之后出现与外壳短路的风险。实际选型时，结构设计人员可以直接基于这个模型调整电芯并数、接插件类型以及外壳的固定孔位，不需要重新从零开始排布电芯，能大幅缩短航模配套电池的开发周期，模型里完整还原了线束的弯折形态、接插件的安装位置以及外壳的筋位结构，导入三维软件之后可以直接做干涉检查，验证与不同机架电池仓的匹配度，也可以基于这个结构衍生出适配不同电压等级、不同容量的动力锂电池组方案，比如调整串数做成4S、8S的版本，或者更换电芯类型做成18650规格的电池组，核心的排布逻辑、固定方式、出线设计都可以直接复用。
