二冲程柴油发动机气缸套活塞组件

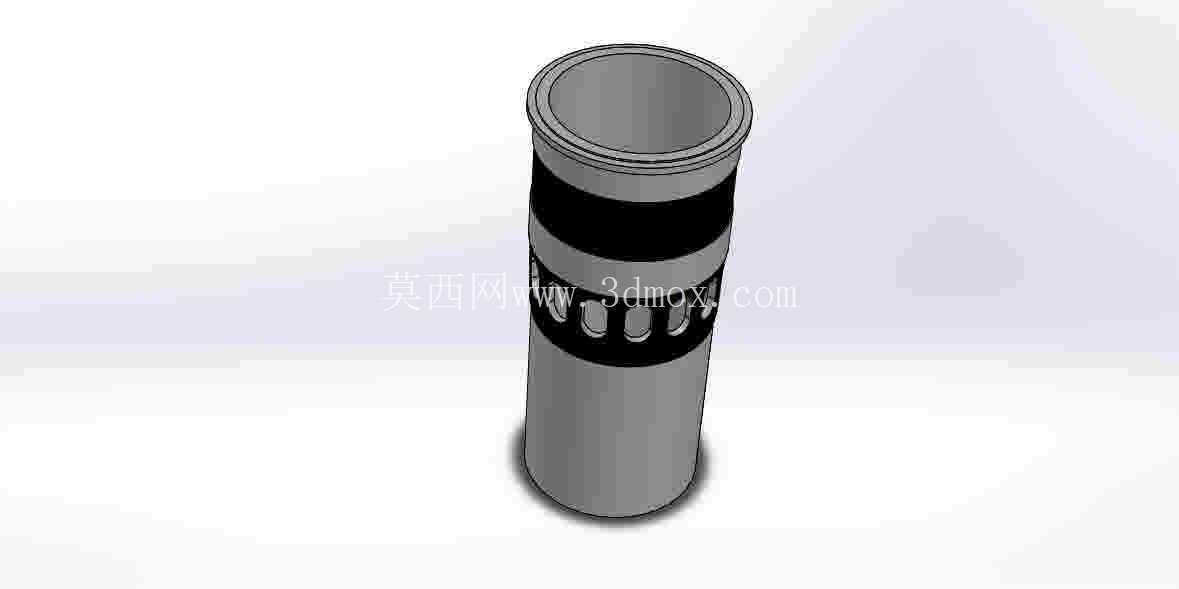

　　在小型农用动力、便携发电机组、船用辅机这类对动力单元自重、功率密度要求较高的应用场景里，二冲程柴油发动机的气缸套与活塞配合组件，是决定整机压缩比、燃烧效率、运行寿命的核心配合副。不同于四冲程机型的配气结构，这款带扫气口的气缸套直接在缸壁中下部开设了均匀分布的径向通孔，扫气过程中新鲜增压空气通过这些气道直接冲入气缸，将燃烧后的废气从排气口推出，省去了复杂的顶置配气机构，能在更小的整机体积下实现更高的功率输出，适配结构紧凑、持续高负荷运行的动力需求。

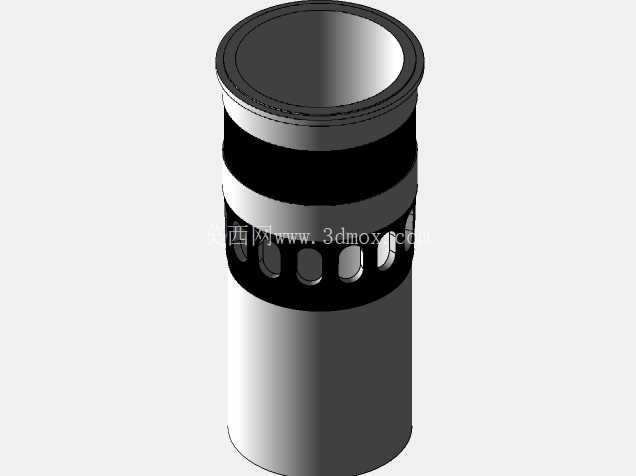

　　从功能实现逻辑来看，缸套内壁是活塞往复运动的直接导向面，需要承受活塞环高速滑动带来的摩擦、燃烧过程的高温高压冲击，同时还要通过外壁与缸体水套的接触完成热量传导，避免活塞环因过热出现卡滞、拉缸故障。这款缸套上部设计有凸起的定位肩台，安装时直接卡入缸体对应的止口位置，不需要额外的径向定位销，就能保证缸套中心线与曲轴连杆运动轨迹完全重合，避免活塞运行过程中出现偏磨。肩台下方的环形槽用于安装密封胶圈，阻断水套内的冷却液渗入曲轴箱，同时防止燃烧室高压气体窜入水套。

　　设计过程中首先要确定的是缸套的内径尺寸，这个参数直接决定发动机的单缸排量，需要和活塞的行程、喷油嘴的喷油速率、增压器的压比匹配，保证扫气过程中新鲜空气能完全填充燃烧室，减少废气残留，提升燃烧效率。缸壁上的扫气口并非垂直于缸套轴线开设，而是带有统一的倾斜角度，气流进入气缸后会形成规则的涡流，既能更好地裹挟废气排出，也能让喷入的柴油与空气混合更均匀，降低不完全燃烧带来的积碳问题。扫气口的边缘都做了圆弧过渡处理，避免活塞环运行到该位置时出现卡滞、刮伤，延长活塞环的使用寿命。

　　活塞部分采用了和缸套内孔高精度配合的设计，活塞环槽的宽度、深度都和配套的气环、油环尺寸完全匹配，气环负责密封燃烧室的高压气体，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销孔的位置经过偏心设计，能抵消活塞换向时对缸壁的侧向敲击力，降低发动机运行过程中的噪声与冲击。活塞顶部的燃烧室凹坑形状和喷油嘴的喷雾锥角完全匹配，保证柴油喷入后能均匀分布在整个燃烧室空间内，和空气充分混合。

　　安装边界方面，缸套的外径尺寸和缸体的安装孔采用间隙配合，压入缸体后上端面略高于缸体上平面，保证气缸垫压紧后能实现可靠密封，不会出现漏气、漏水问题。缸套下部的密封环槽位置需要和缸体水套的下沿对齐，保证整个缸套的高温区域都能被冷却液覆盖，避免局部过热。活塞安装时需要注意活塞顶部的避让缺口与气门、喷油嘴的位置对应，活塞环的开口需要错开布置，避免开口对齐导致漏气。整个配合副的尺寸公差需要严格控制，缸套内孔的圆柱度、表面粗糙度直接影响活塞的运行阻力与密封效果，加工过程中需要采用珩磨工艺在缸壁表面形成交叉网纹，储存少量润滑油，改善活塞环与缸壁的润滑条件，降低摩擦损耗。

　　在实际运维过程中，这类带扫气口的二冲程缸套需要定期检查扫气口的积碳堆积情况，积碳过厚会缩小气道通流面积，影响扫气效率，导致发动机功率下降、排气温度升高。同时需要检查缸壁的磨损情况，当缸套内孔的圆度、圆柱度超过允许值时，会出现活塞环密封失效、下排气大、机油消耗异常等问题，需要及时更换缸套与活塞组件，避免故障进一步扩大引发拉缸、活塞碎裂等严重事故。
