航天燃料输送用低泄漏冷冻阀结构设计

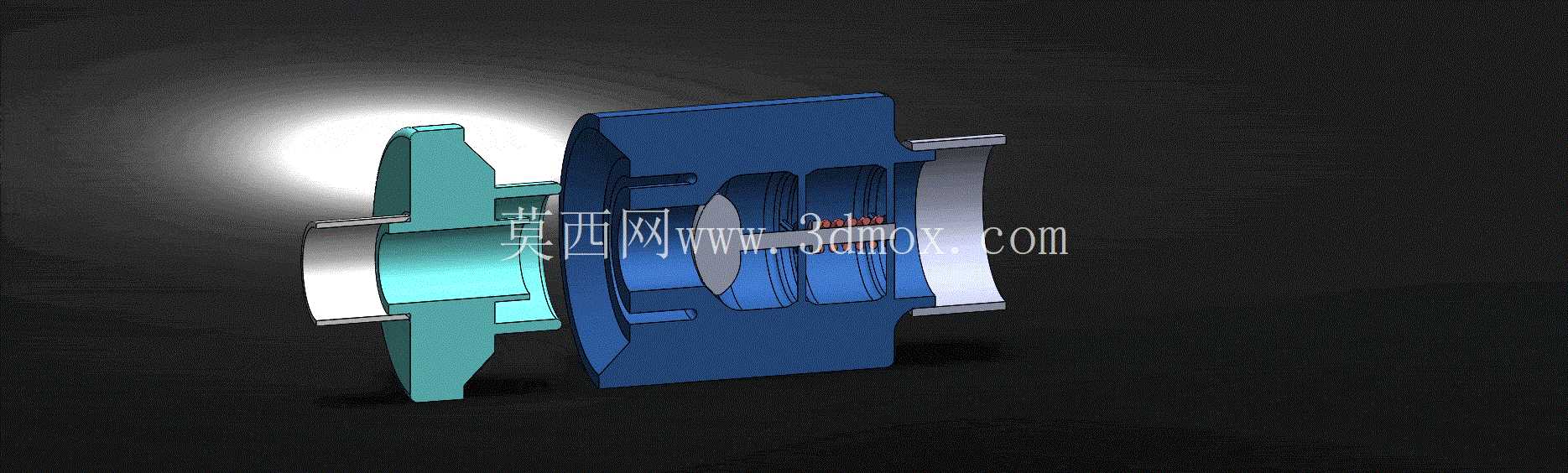

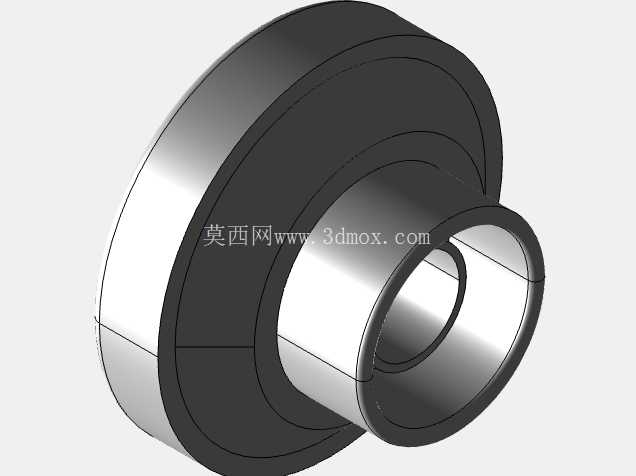

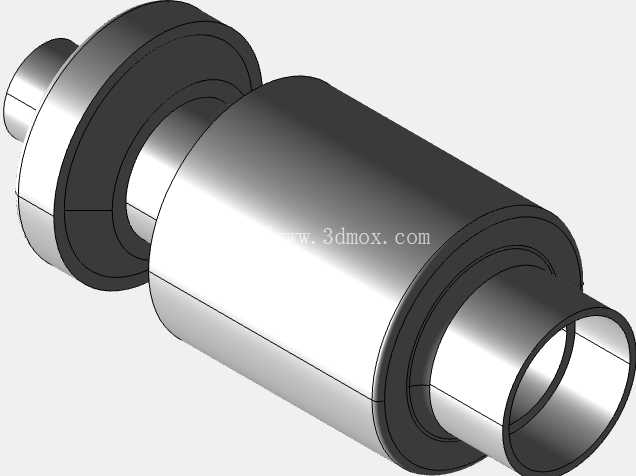

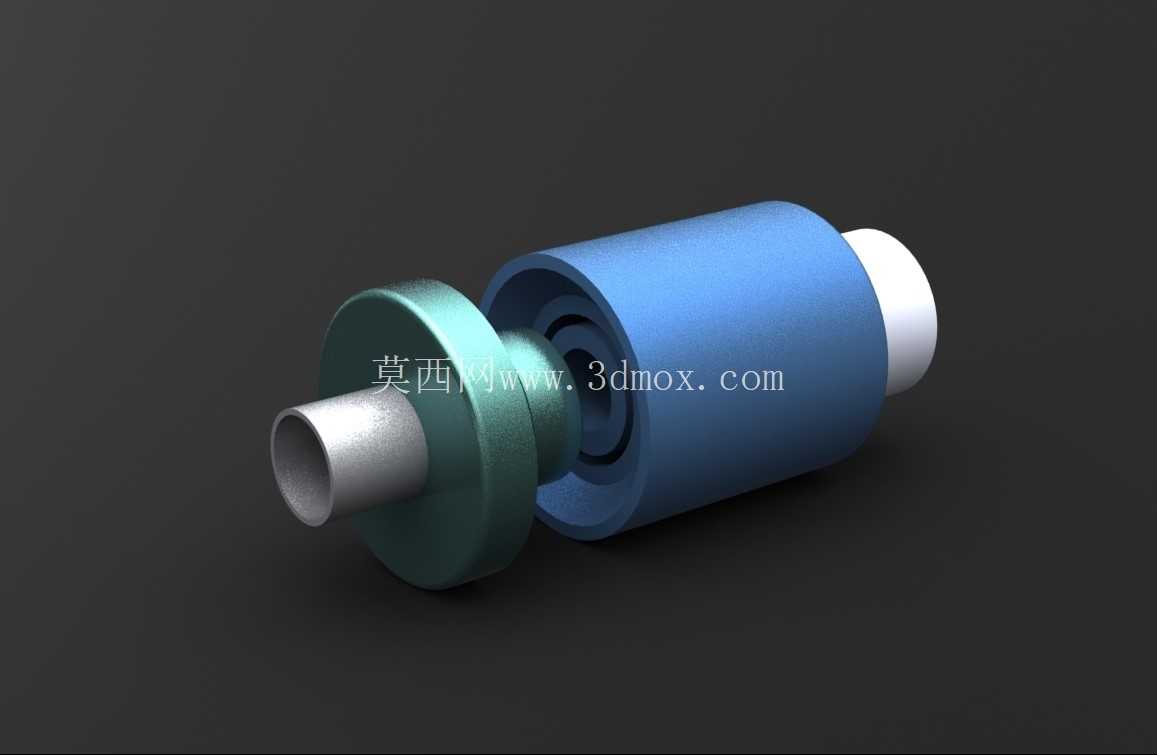

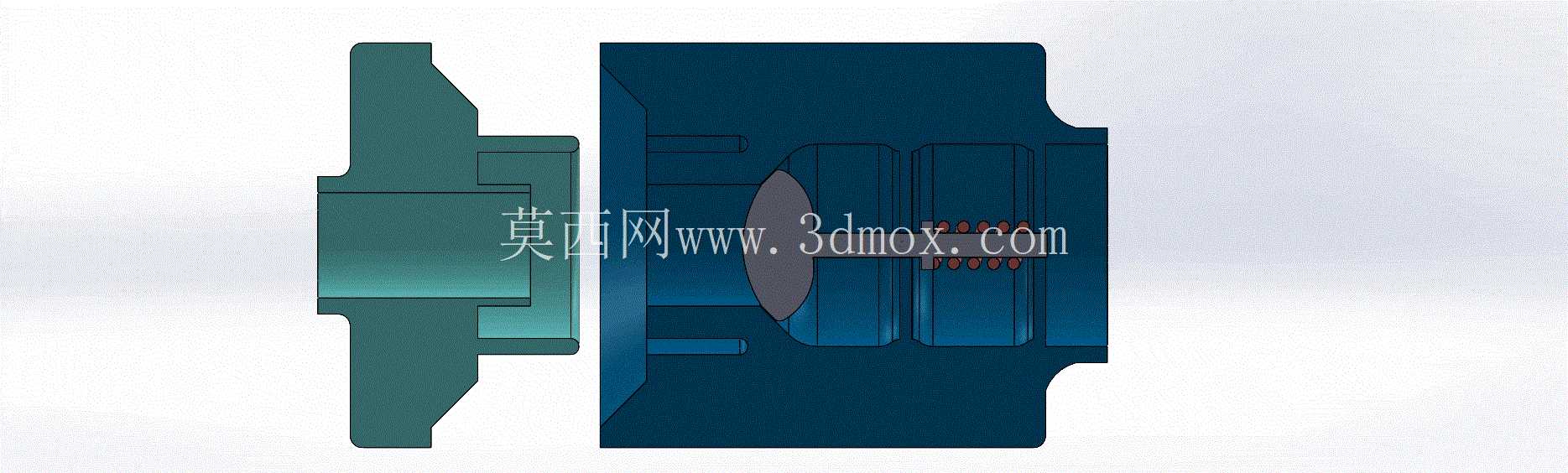

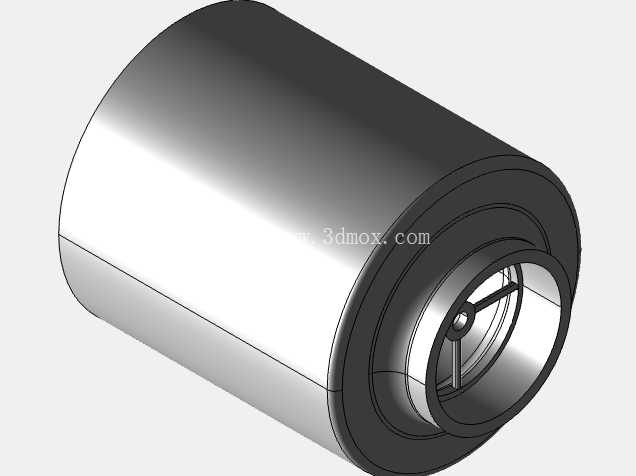

　　这款低温冷冻阀主要面向航天领域燃料长期存储与在轨传输场景，适配液氢、液氧这类低温推进剂的管路通断需求，解决传统连接结构在超低温环境下密封失效、断开时燃料泄漏、杂质侵入储箱的共性工程问题。从结构布局来看，整体采用同轴插接式设计，公头端设置带锥面密封的插接轴，母头端集成弹性复位的单向阀芯，整体外轮廓为圆柱形态，插接端做了渐变锥面导向，无外凸的安装耳板，适配狭小的箭体管路安装空间，轴向安装预留长度仅需覆盖阀体总长度加15mm的插接行程，径向安装边界不超过阀体最大外径1.2倍，可直接嵌入标准航天管路的卡套式安装位，无需额外设计转接支架。

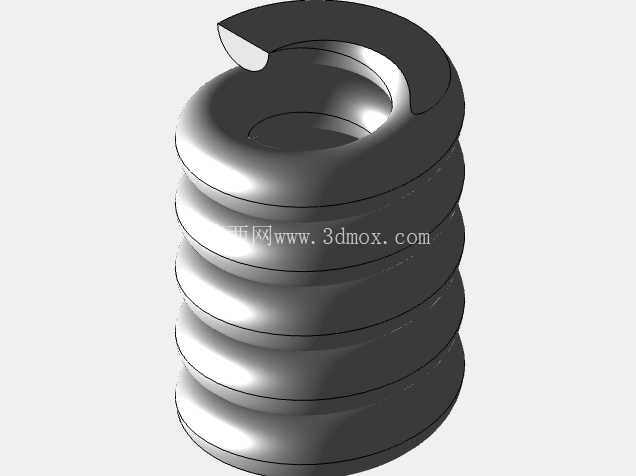

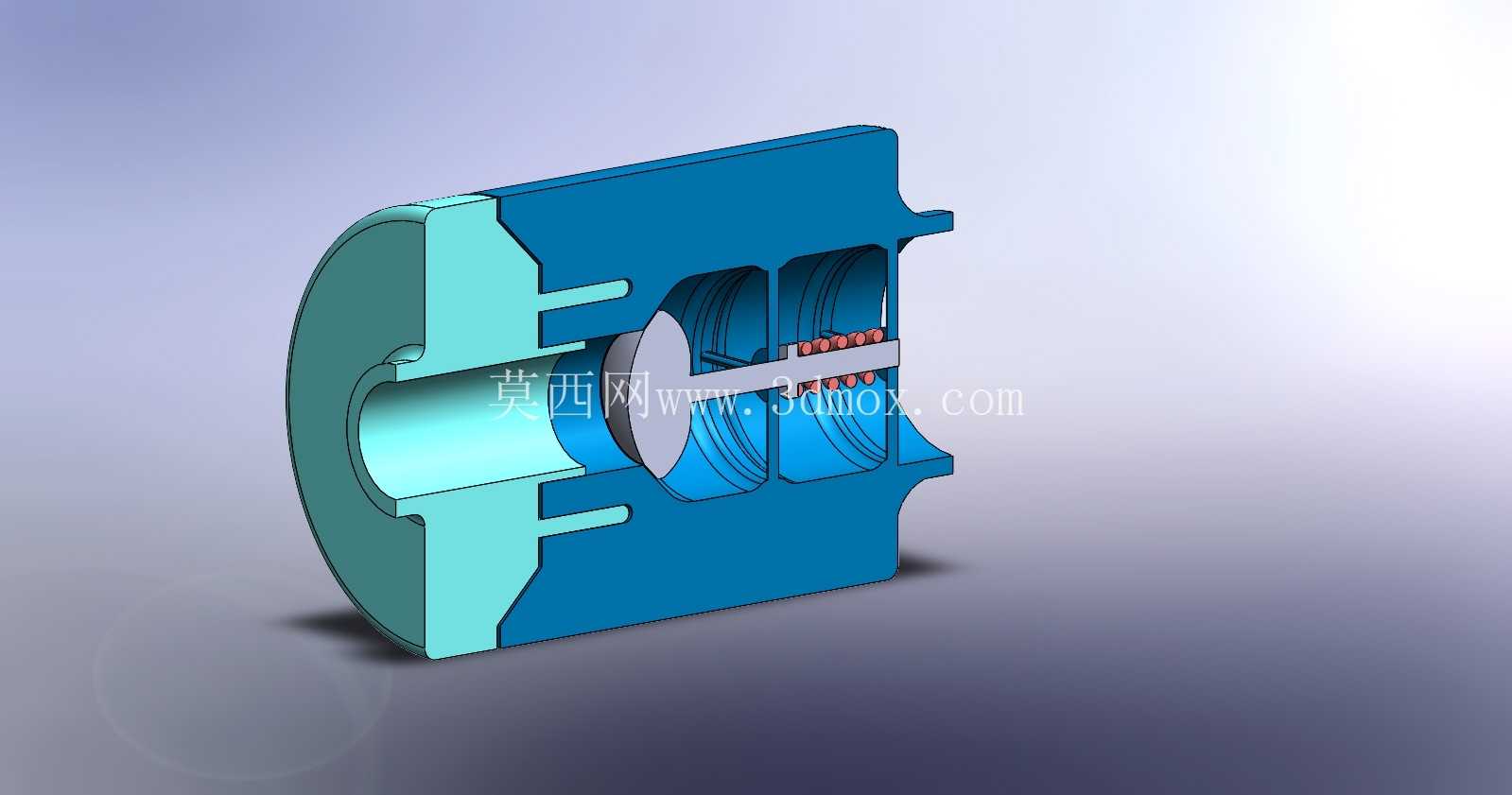

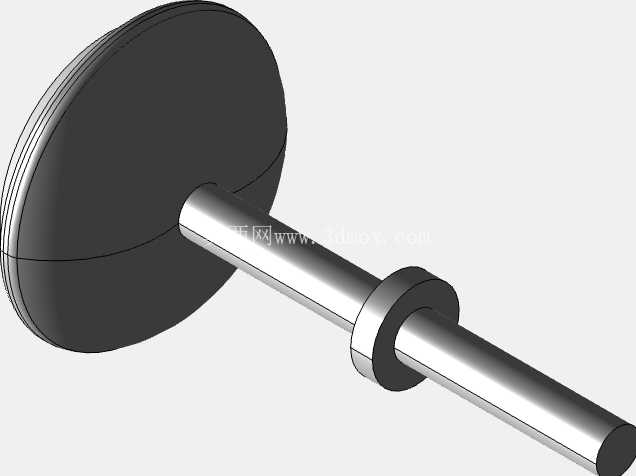

　　设计过程中优先考虑超低温环境下的材料形变适配，密封副采用锥面与环形密封面的线接触配合形式，避免平面密封在低温收缩时出现的间隙泄漏问题，同时锥面结构在插接过程中可自动刮除密封面附着的凝霜、微小杂质，减少杂质进入密封面导致的密封失效概率。母头内部集成的单向阀采用弹簧预紧结构，在公头拔出断开的瞬间，弹簧推动阀芯快速抵靠密封座，实现管路的即时封闭，阻断储箱内部燃料向外泄漏的通道，同时隔绝外部环境中的水汽、杂质进入储箱污染推进剂。

　　在流体通流性能设计上，内部流道做了顺滑的圆弧过渡，没有直角突变结构，可减少低温流体高速通过时的压力损失，避免流道内出现局部涡流导致的温变异常，保障燃料输送过程的压力稳定。该阀的耦合与解耦动作可适配自动化对接机构的操作行程，插接过程中仅需施加轴向推力即可完成密封连通，无需额外的旋转锁紧动作，对接到位后依靠锥面的自锁特性保持连接可靠性，可承受管路振动与温度交变带来的轴向窜动，不会出现意外松脱。

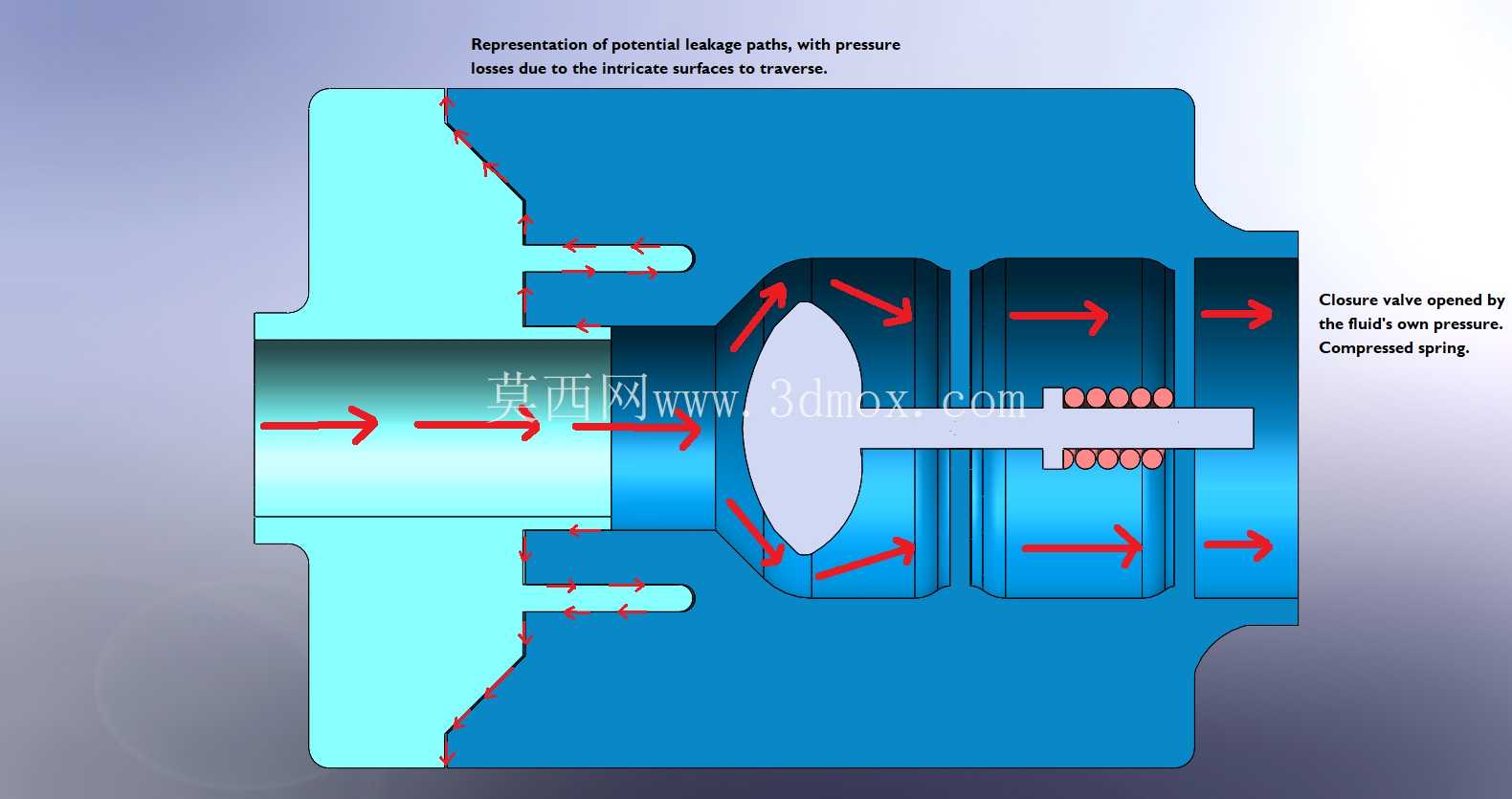

　　针对在轨长期存储的工况，阀体的运动部件做了无润滑设计，所有摩擦副采用自润滑相容性材料，避免润滑脂在超低温环境下凝固卡滞，同时也防止润滑材料析出污染推进剂。在日常维护场景中，该结构可在不拆解母端管路的情况下完成公头的快速更换，密封件的更换无需专用工具，适配发射场的快速测发流程需求。流体正向流动时，介质压力会克服弹簧预紧力推动阀芯开启，通流面积随流量变化自动适配，无需额外的外部控制单元即可实现通断动作，降低了管路系统的控制复杂度。断开状态下，阀芯的密封比压经过精准计算，可在储箱额定压力下保持零泄漏，同时不会因为压力过高导致阀芯无法正常开启。在对接操作时，即使公头与母头存在小角度的偏斜，导向锥面也可引导公头自动对中，降低自动化对接的精度要求，提升对接操作的容错率。
