五联手动多路换向液压控制阀结构

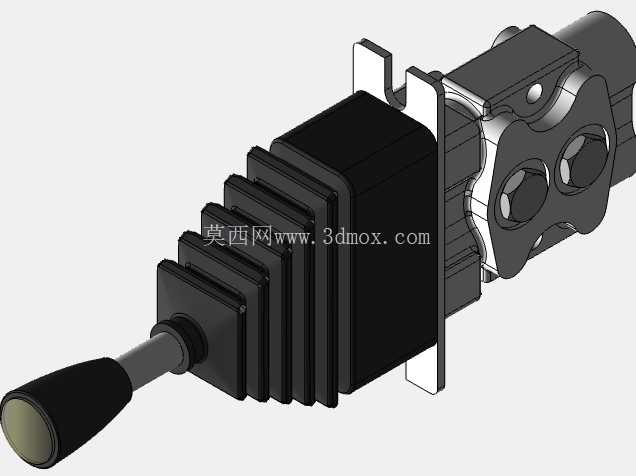

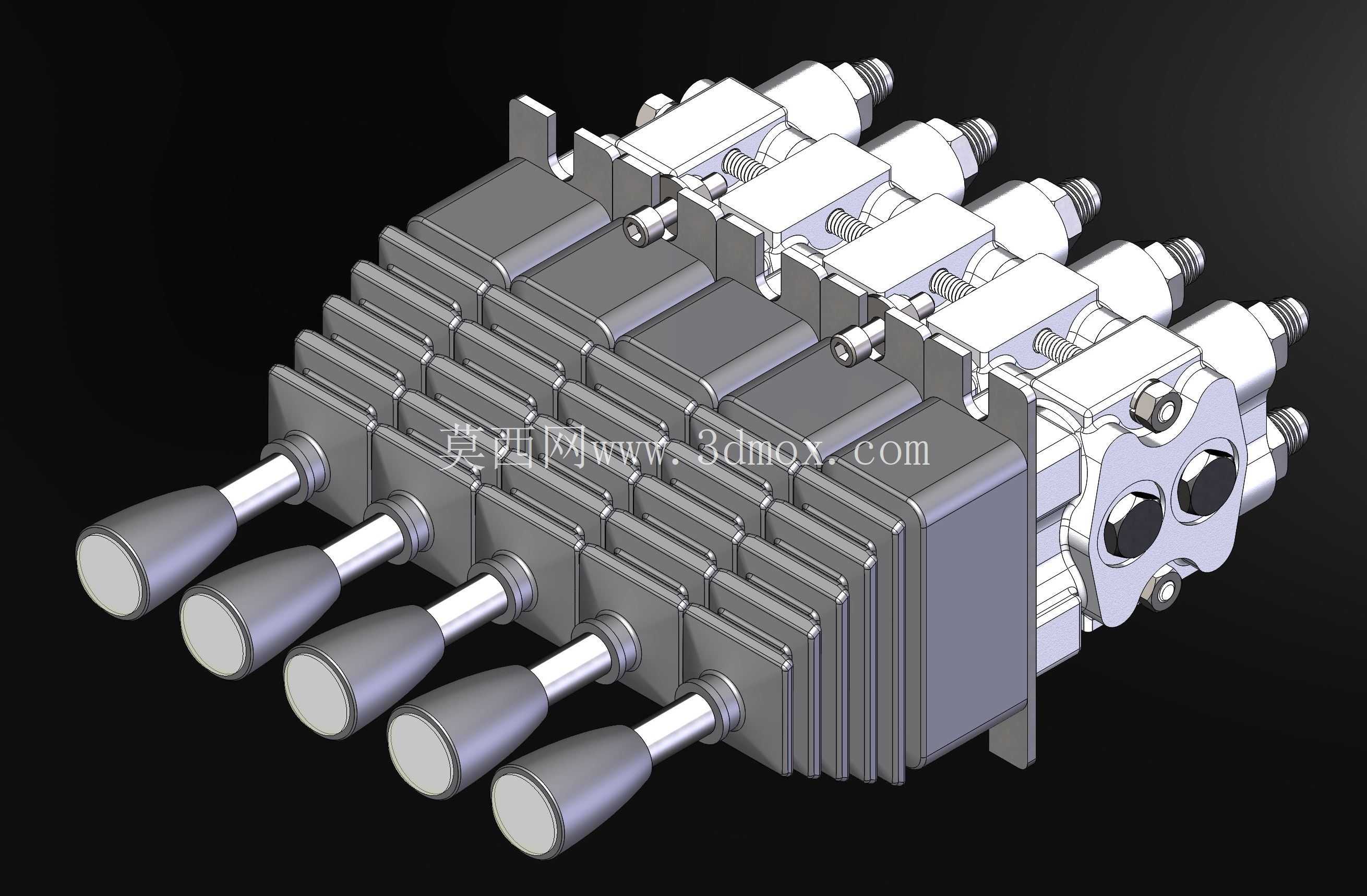

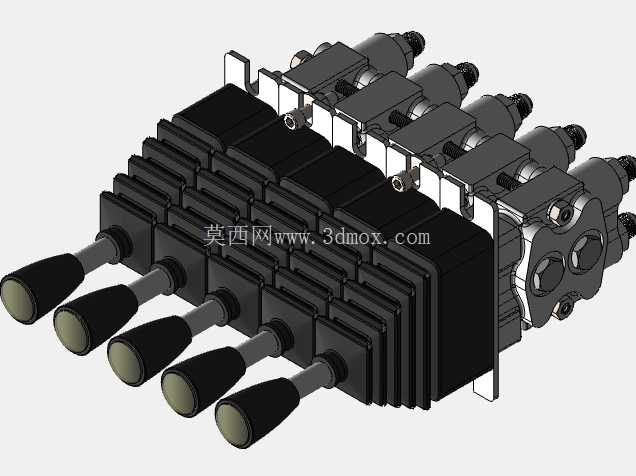

　　这款五联手动多路换向阀，主要应用在中小型工程机械、农用机械、环卫设备的液压系统中，作为多执行元件的油路控制核心，常见于小型装载机、挖掘机属具控制、高空作业平台、农用收割机的液压动作回路，也可适配改装类液压设备的手动操控单元，能同时对五个独立的液压执行元件进行方向控制，实现不同动作的独立或联动操作。从结构设计来看，整体采用片式叠加组装结构，单片阀片为标准化模块化设计，可根据实际需要的联数灵活增减，本次模型为五联配置，每联对应一个手动操作手柄，手柄采用锥面过渡的握持结构，操作时施力顺手，手柄与阀芯的连接采用刚性销轴传动，换向行程控制精准，能避免操作过程中的空程虚位。

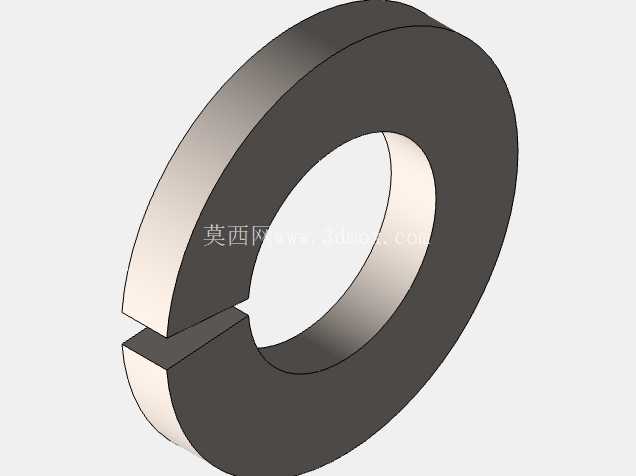

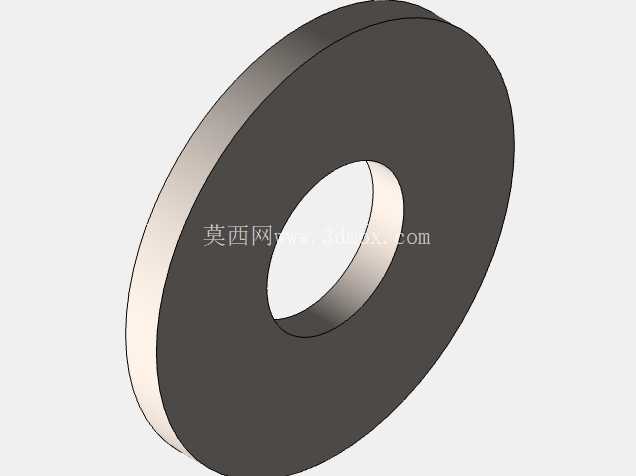

　　阀片之间采用叠层密封结构，结合面加工精度要求较高，装配时通过两端的紧固螺栓将所有阀片压紧为整体，叠层的散热鳍片结构在阀体外壁一体成型，可在液压油持续通流时增大散热面积，降低系统连续工作时的油温升幅，避免高温导致的密封件老化失效。进油侧设置有统一的压力油口与回油口，油道在阀组内部集成设计，减少了外部管路的连接数量，降低管路泄漏的风险，每联阀片都设置有对应的工作油口，可直接连接液压缸或液压马达的进出油口，阀芯采用台肩式结构，通过阀芯在阀套内的轴向位移，实现压力油与工作油口、回油口的通断切换，具备中位卸荷机能，当所有手柄处于中位时，压力油可直接通过中位油道流回油箱，减少系统的无功发热与功率损耗。

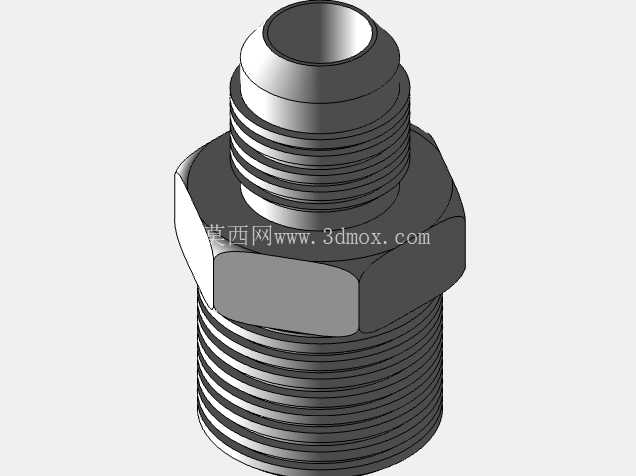

　　安装边界方面，阀组整体为长方体叠装结构，安装时需预留手柄操作的摆动空间，每个手柄的操作摆角通常在左右各15度范围内，安装底座需设置对应位置的安装螺孔，阀组的油口连接采用标准螺纹接口，外接管路时需注意管路的弯曲半径，避免操作手柄时与管路产生干涉。设计过程中，每联阀片的阀芯弹簧对中结构经过参数匹配，操作力控制在成年人单手握持可轻松操作的范围内，同时保证阀芯复位准确，不会出现卡滞或复位不到位的情况，阀组的溢流阀组件集成在进油侧阀片内，可设定系统的最高工作压力，当系统压力超过设定值时，溢流阀开启卸荷，保护整个液压回路的元件不会因超压损坏。

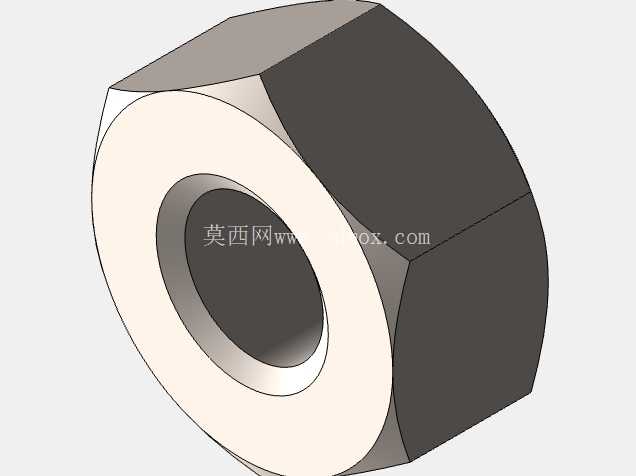

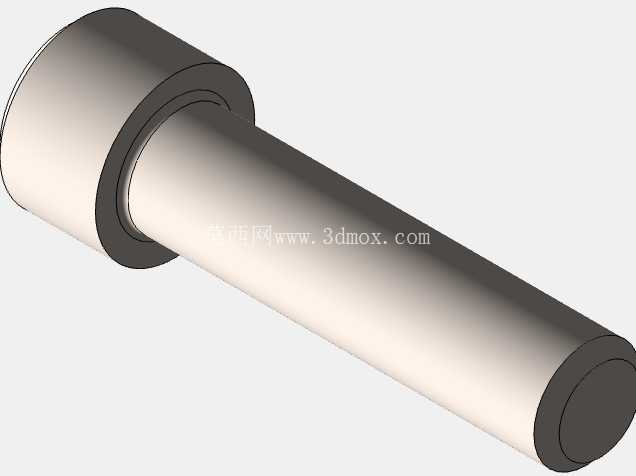

　　在实际选型应用时，需根据所控制的执行元件数量确定阀组联数，根据系统的工作流量选择对应通径的阀片，这款五联结构的通油能力可满足中小型液压系统的流量需求，手动操作的设计不需要额外的电控或气控辅助元件，适合在无电控配置、野外作业的设备上使用，结构可靠性高，维护时仅需拆解对应故障的阀片即可，不需要整体更换阀组，降低了后期的维护成本。模型完整还原了阀组的所有外部结构与内部装配关系，包括手柄组件、阀芯定位结构、片间连接螺栓、油口接口、端盖密封结构等细节，可作为液压系统设计时的阀组选型参考、液压教学的结构演示模型，也可用于设备三维装配时的干涉检查，确认阀组在设备安装位置的空间是否充足，操作手柄的活动范围是否会与周边结构件产生碰撞。
