带叉形接头花键连接传动轴结构设计

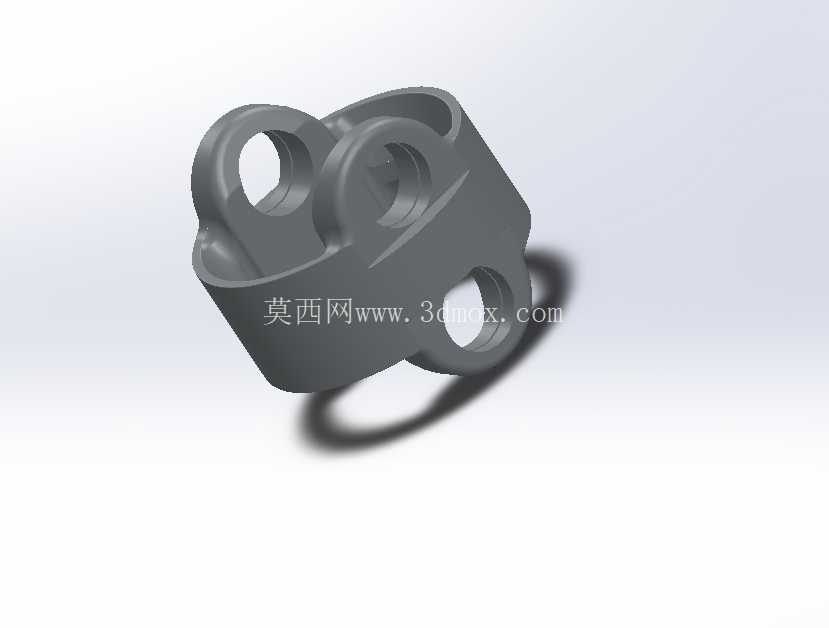

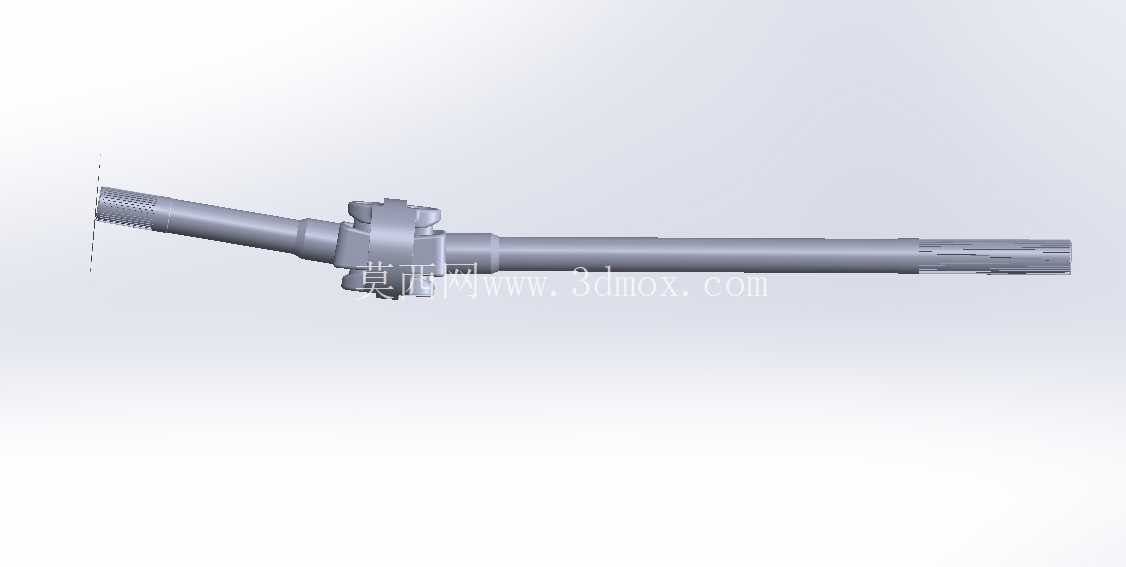

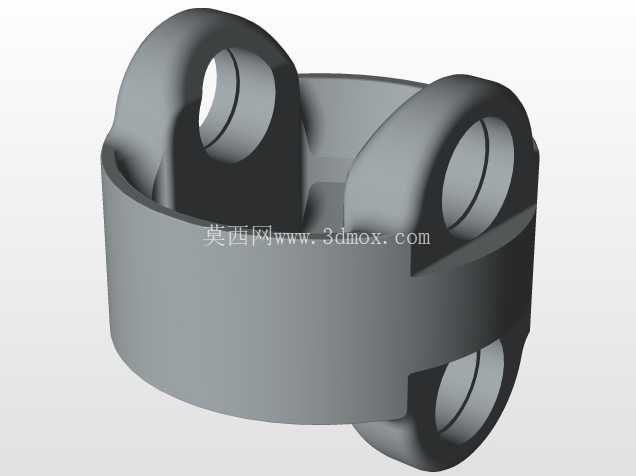

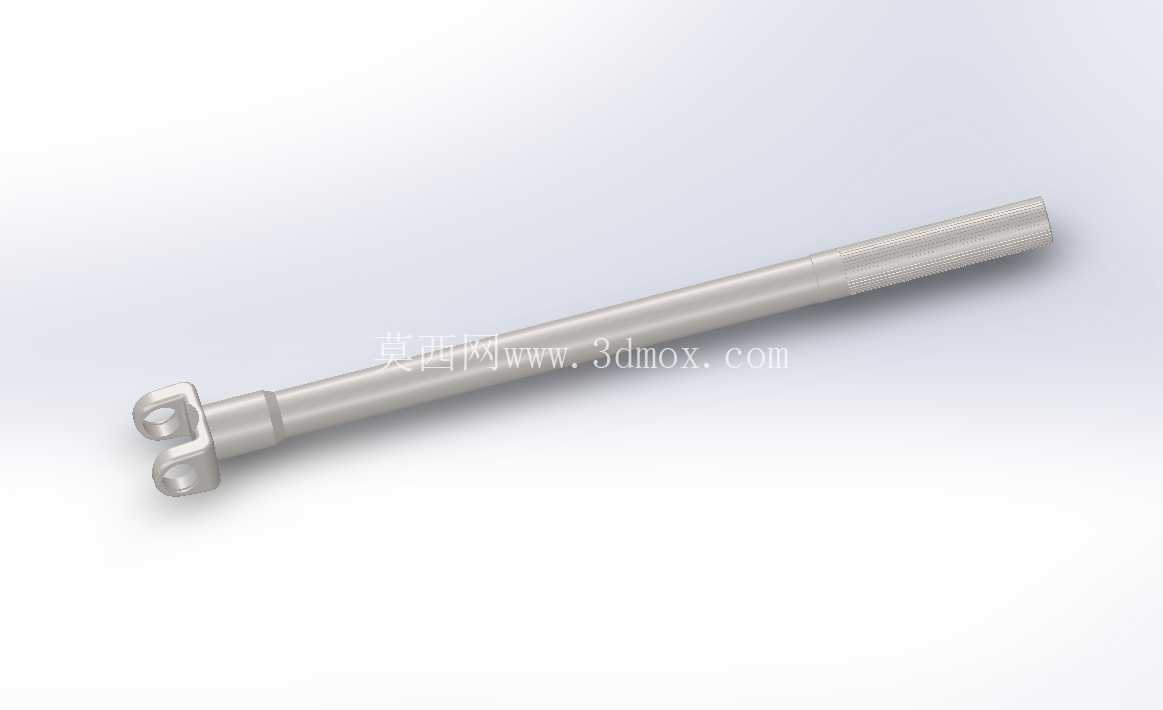

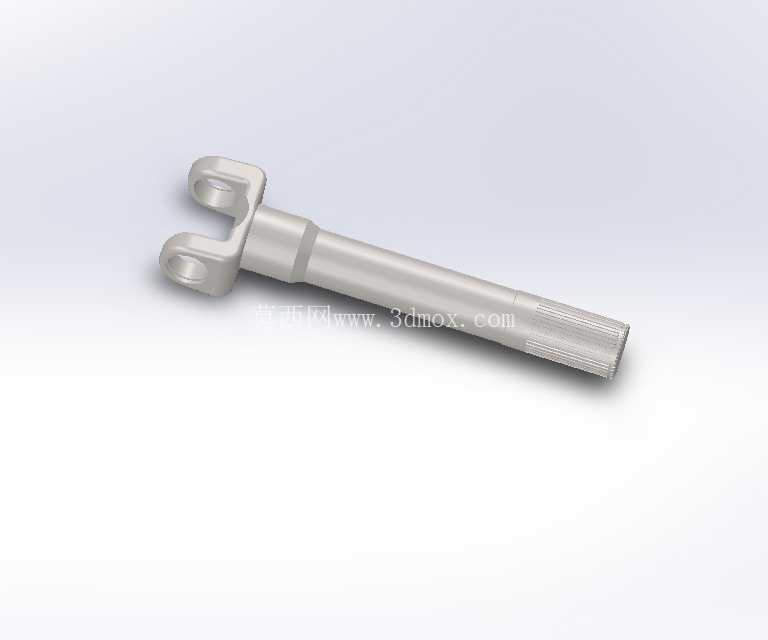

　　在各类需要传递旋转扭矩、同时允许连接端存在小幅角度偏移的机械传动场景中，这类带叉形接头的花键轴是十分常见的核心传动构件，日常在小型工程机械操纵机构、农用设备传动链路、轻工机械的动力传递单元里都能见到它的应用。不同于普通光轴仅能传递同轴扭矩的特性，该轴件一端采用叉形耳片结构，耳片上预留同轴销孔，可通过圆柱销与配套的万向节叉、连杆拨叉类部件铰接，能够适配传动链路中两连接部件存在3°-8°夹角的安装工况，避免硬连接状态下因装配同轴度误差产生的附加弯矩，减少轴件根部的应力集中风险。轴身主体采用阶梯轴结构设计，从叉形接头端向后依次设置定位轴肩、光杆段、外花键段，各轴段之间采用圆角过渡，避免截面突变带来的应力集中问题，其中定位轴肩的直径差严格按照配合公差要求设计，可与安装座内的轴承内圈端面贴合，实现轴件轴向位置的精准定位，不需要额外加装轴套调整间隙，能减少装配环节的零件数量。光杆段的表面粗糙度要求控制在Ra1.6以内，适配骨架油封的接触密封需求，可防止传动箱内的润滑油顺着轴身向外渗漏，同时也能阻挡外部粉尘、碎屑进入箱体内部污染润滑介质。

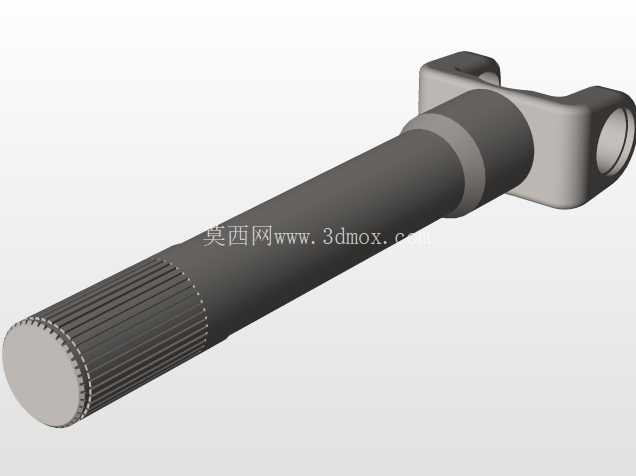

　　末端的外花键段采用矩形花键结构，齿侧配合精度选中等精度等级，既能够传递足够的旋转扭矩，又允许配套的滑动齿轮、连接套在花键段上做短距离轴向移动，适配传动链路中需要切换传动位置、调整连接长度的工况，花键的齿端做了倒角引导处理，装配时不需要反复对位就能顺利插入配套花键孔，能降低现场装配的对位难度。从安装边界来看，该轴件的最大径向尺寸出现在叉形接头的耳片外侧，安装时需要预留耳片摆动的径向空间，避免轴件转动过程中耳片与周边固定部件发生运动干涉；轴向安装尺寸以定位轴肩为基准，前端叉形接头的销孔中心到轴肩的距离为固定安装尺寸，装配时需保证铰接销的轴线与配套连接件的销孔轴线重合，避免铰接处出现卡滞、偏磨的问题；末端花键段的有效配合长度需覆盖配套滑动件的最大行程，保证滑动件移动到任意位置时都有足够的花键齿啮合长度传递扭矩，不会出现齿面受力过载崩齿的问题。

　　设计过程中针对叉形耳片与轴身衔接的位置做了局部加厚处理，该位置是整个轴件受力最复杂的区域，既要传递扭矩，又要承受铰接端带来的交变弯曲载荷，通过加大衔接处的过渡圆角、优化截面变化斜率，能够有效降低该位置的应力集中系数，提升轴件的疲劳寿命，在交变载荷工况下长期运行也不容易出现断裂失效。轴件的材质选型可根据实际载荷大小调整，中等载荷工况下选用45号钢调质处理即可满足强度要求，重载冲击工况下可更换为40Cr合金钢做调质加表面淬火处理，花键齿面硬度提升至HRC45-50，能大幅提升花键段的耐磨性能，减少长期滑动摩擦带来的齿面磨损量，延长部件的维护更换周期。

　　实际装配时需要注意，叉形耳片的销孔与铰接销采用间隙配合，装配时需涂抹润滑脂减少铰接处的转动摩擦阻力，避免长期干摩擦导致销孔磨损失圆，影响传动精度；轴身光杆段与油封接触的位置不能有磕碰划痕，否则会破坏密封面的完整性，出现漏油问题；花键段装配前需清理齿面的加工毛刺，涂抹少量润滑脂辅助滑动件装配，避免硬敲打入导致花键齿崩缺。这类轴件的结构没有冗余设计，各段尺寸都是围绕实际传动需求、安装空间约束做的匹配设计，既能够满足扭矩传递、角度补偿、轴向滑动的功能需求，又尽可能控制了轴件的整体重量，减少传动链路的转动惯量，让传动过程的响应更灵敏，不会因为轴件自身重量过大带来额外的动力损耗。
