卧式承压储热水罐结构三维设计

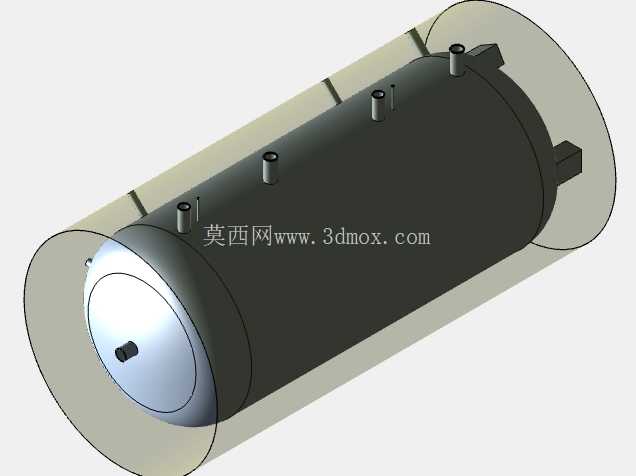

　　在民用集中供暖、商用热水供应、小型分布式能源站的系统搭建中，储热类罐体是平衡热源出力与用户侧负荷波动的核心配套设备，这款卧式布置的承压储水罐体，主要适配中小型供热系统的热量缓存需求，可在热源低负荷时段储存加热后的水体，在用户用热高峰时段释放储存的热量，避免热源设备频繁启停造成的能耗损耗与寿命折损，同时能稳定整个管路系统的水压波动，减少水锤现象对末端换热设备的冲击。从结构设计逻辑来看，这款罐体采用卧式圆筒形承压壳体结构，筒体段采用等直径卷制焊接成型，两端采用标准椭圆形封头结构，相比平盖封头可在同等壁厚下承受更高的工作压力，同时降低封头位置的应力集中系数，适合0.6-1.0MPa工作压力的闭式水循环系统使用。

　　罐体顶部沿轴向均匀布置了四个规格一致的管接头，分别用于接热源进水、用户侧出水、温度传感器安装、自动排气阀安装，不同接口的间距经过管路排布优化，可避免外接管路出现交叉干涉，同时保证罐体内的水流形成合理的流道，减少罐内的水流死区，避免长期运行后出现沉积物堆积的问题。罐体一端的封头上设置了一个低位管接头，主要用于罐体排污与定期泄水，可在系统维护时排空罐内的存水，同时方便冲洗罐体内壁积存的水垢与杂质；封头侧还预留了小型仪表安装位，可直接安装压力传感器或者温度表，无需额外在管路上开孔取源，减少系统的管路泄漏点。

　　罐体的安装支撑采用鞍式支座结构，两个支座沿筒体轴向对称布置，支座的支撑弧度与筒体外径完全贴合，可均匀分散罐体满水状态下的总重量，避免筒体局部出现应力超限的问题；其中一个支座设计为固定端，另一个为滑动端，可适配罐体在水温变化时产生的热胀冷缩位移，避免支座与基础连接位置出现应力拉裂。在三维建模过程中，所有焊接位置均预留了标准的焊接收缩余量，筒体与封头的对接焊缝采用全焊透结构建模，管接头与筒体的连接位置做了补强圈结构处理，满足承压设备的结构强度要求；模型的外形尺寸严格按照同类型1000L容积罐体的实际参数搭建，总长度、筒体外径、接口高度、支座间距等参数均匹配常规安装场景的边界要求，安装时仅需在基础上预留对应地脚螺栓孔位即可，无需额外做结构改造。

　　这款罐体可适配太阳能供热系统、燃气锅炉供热系统、空气源热泵供热系统等多种热源形式，既可以作为生活热水的储水设备使用，也可以作为供暖系统的缓冲水箱 水箱使用，在小型酒店、独栋住宅、小型办公场所的供热系统中应用十分广泛。建模时充分考虑了不同应用场景的接口适配性，所有顶部接口均采用统一的管螺纹规格，方便现场根据实际管路走向调整接口的连接方向，排污接口的位置距离安装基础预留了足够的操作空间，方便后期安装排污阀门与管路。从流场设计的角度，罐体内部没有设置额外的换热盘管，属于单介质储水结构，水流从顶部一侧接口进入后，会在罐体内缓慢流动，充分利用水体的分层特性，让温度较高的水停留在罐体上部，温度较低的水沉积在罐体下部，提升储热的利用效率，减少冷热水混合造成的热量损失。
