老式直板按键移动通讯手持终端结构设计

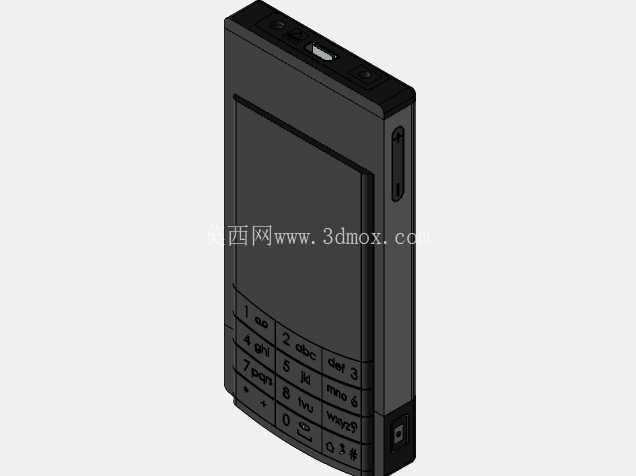

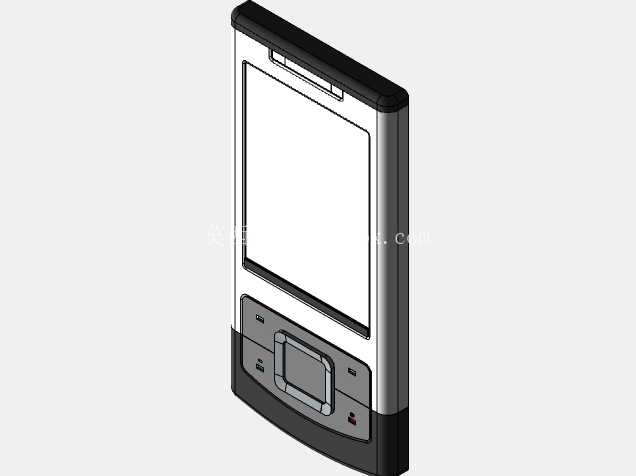

　　这款手持通讯终端的结构设计，完全围绕早年功能机时代的实际使用场景展开，在那个移动网络仅覆盖语音与基础短信业务的阶段，这类设备是个人移动通讯的核心载体，广泛应用于日常人际沟通、外勤作业联络、应急通讯等场景，没有智能系统的冗余负载，整机的可靠性与续航表现都经过了实际市场的长期验证。从结构布局来看，整机采用经典的直板一体化造型，上半区域为显示屏幕安装位，屏幕周边做了阶梯式的限位止口，能够在装配时给LCD模组提供精准的定位，同时止口处预留的0.15mm压缩量可以配合泡棉胶层实现屏幕与前壳之间的防尘密封，避免日常使用中口袋里的灰尘、毛絮进入屏幕内部影响显示效果。屏幕下方的功能按键区域采用分区设计，最上方是左右软键与五向导航键的组合安装位，导航键的键帽做了内凹的弧面处理，贴合拇指指腹的自然弧度，按压行程设定在0.3mm，既保证按压时有清晰的反馈手感，又不会因为行程过大导致整机厚度增加。导航键下方是数字按键区域，每个按键的键帽都做了微凸的曲面设计，按键之间预留0.8mm的间隙，避免盲操作时出现相邻按键误触的问题，按键下方的锅仔片选用圆形带触点的规格，触发压力控制在1.6N，长期按压也不会出现手感衰减的问题。

　　整机的中框采用前后壳扣合的装配方式，扣位均匀分布在壳体四周，每两个扣位之间的间距控制在15mm以内，保证壳体扣合后没有明显的缝隙，同时在电池仓位置做了独立的可拆卸后盖结构，后盖与中框之间采用卡扣加侧边锁扣的固定方式，不需要额外螺丝就能实现电池的快速更换，适配当时用户多备一块电池轮换使用的需求。从安装边界来看，整机的长宽厚尺寸控制在握持舒适的范围内，宽度不超过50mm，成年人单手握持时拇指可以轻松覆盖整个按键区域，厚度控制在12mm左右，放在衣物口袋里不会有明显的异物感，机身四个边角都做了R3以上的圆角过渡，避免跌落时边角应力集中导致壳体开裂。

　　机身顶部预留了挂绳孔的安装位，方便用户搭配挂绳防止设备滑落，底部预留了充电与数据传输接口的安装位置，接口周边做了加厚的胶位处理，避免频繁插拔充电线导致接口处壳体破裂。在内部结构设计上，主板固定位采用螺丝柱加定位柱的组合方式，三个定位柱呈三角形分布，装配时主板可以先通过定位柱实现预固定，再打螺丝锁紧，避免主板装配出现偏移，螺丝柱周边做了均匀的加强筋连接到壳体侧壁，增强螺丝柱的结构强度，防止摔落时螺丝柱断裂。电池仓的尺寸严格匹配当时通用的方形锂电池规格，仓内设置了两个弹性电池触点，触点的弹片行程预留1mm，保证电池装入后接触稳定，不会因为轻微晃动出现断电关机的问题。

　　扬声器的出音孔开设在机身下部的前壳位置，出音孔采用密集的小圆孔阵列，每个孔径控制在1mm，既保证声音传出的通透性，又能阻挡较大的灰尘颗粒进入机壳内部，音腔位置做了密闭式的围骨设计，配合泡棉密封圈形成独立的音腔空间，避免声音出现散音、破音的问题。天线的安装位设置在机身下半部分的壳体内侧，远离屏幕与主板上的高频干扰源，保证通讯信号的接收稳定性，天线弹片与主板触点的接触压力经过反复调试，既不会因为压力过大磨损触点，也不会因为压力过小出现接触不良的问题。这类结构设计在当时的生产工艺下具备很高的量产可行性，壳体采用注塑成型工艺，所有扣位、螺丝柱、加强筋的拔模角度都设定在1.5度以上，避免注塑脱模时出现拉伤、缺胶的问题，外观面的壁厚控制在1.2mm，整个壳体的壁厚均匀，不会出现注塑时的缩水、翘曲变形问题，按键采用双色注塑工艺，字符在按键内层，长期使用摩擦也不会出现字符磨损脱落的情况。
