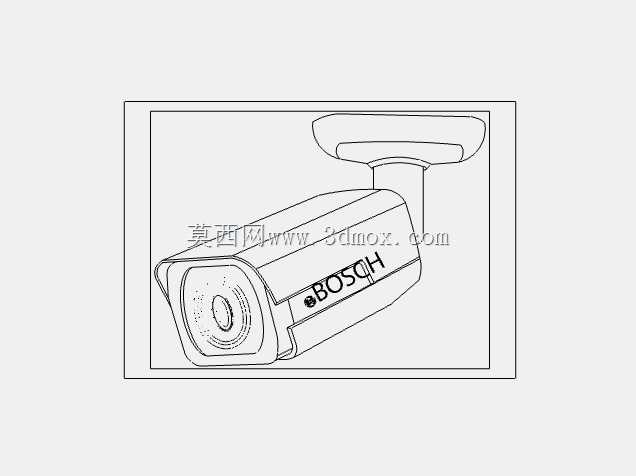

博世200万像素枪式监控摄像头结构设计

　　这款枪式监控设备的三维结构设计，完全围绕户外安防场景的实际使用需求展开，在做结构拆解建模的时候，最先要考虑的是安装场景的适配性——不管是园区周界的围墙支架安装、厂房出入口的壁装，还是道路监控杆的吊装，这款设备的安装底座都预留了通用的调节余量，俯仰角度调节范围覆盖-15°到75°，水平方向支持360°旋转，安装时不需要额外定制转接件，适配市面上绝大多数监控支架的安装孔距，安装边界的预留尺寸也做了充分考量，设备本体长度控制在170mm左右，最大直径75mm，安装后突出墙面的距离不超过120mm，不会因为设备体积过大影响通道通行，也能避免高空坠物磕碰设备外壳。

　　从功能结构的设计逻辑来看，前端镜头舱做了独立的密封腔体设计，和后端的电路舱之间用防水胶圈做物理分隔，哪怕前端镜头玻璃因为温差出现凝露，也不会影响后端电路的正常运行。镜头部分采用自动变焦对焦的结构设计，不需要工程人员现场爬杆手动调焦，配合内置的IR照明模块，夜间有效补光距离可以达到60米，完全覆盖园区周界、厂区主干道这类需要长距离监控的场景，1080P30的视频输出规格，既能保证画面细节足够清晰，也不会因为码流过大给后端存储和传输造成太大压力，内置的基础视频分析模块，可以直接在前端完成移动侦测、越界报警这类基础分析，不需要把所有视频流都传回后端服务器做处理，能有效降低整套监控系统的带宽占用。

　　外壳的结构设计充分考虑了户外使用的耐候性，整体采用铝合金压铸成型的壳体，表面做喷塑处理，抗腐蚀能力可以满足沿海高盐雾环境、北方低温户外环境的使用要求，壳体的接缝处全部采用嵌入式防水胶条，防护等级达到IP66，雨天喷淋、扬尘环境下都不会出现进水进灰的问题。设备的供电和网口做了集成式的防水尾线设计，支持PoE供电，现场布线只需要一根网线就可以同时完成数据传输和供电，不需要额外布置电源线，能大幅降低现场施工的布线成本，尾线的出线位置做了应力释放结构，避免安装时拉扯尾线导致内部接线松脱。

　　在做三维建模的时候，特意把内部的结构分隔、安装孔位、调节结构的运动行程都做了1:1的还原，不管是做整套安防系统的布点仿真，还是做设备安装的支架适配设计，都可以直接调用这个模型做干涉检查，不需要再反复核对实物尺寸。设备的侧面预留了可选的外接报警接口位置，如果有需要接入外接拾音器、报警探测器的场景，也可以在这个基础结构上做扩展，不需要重新开模设计外壳。镜头前端的玻璃采用钢化光学玻璃，表面做了防反光镀膜，避免夜间补光时出现玻璃反光导致画面过曝的问题，玻璃和壳体之间的密封结构做了三层防水设计，哪怕长期被雨水浸泡也不会出现渗水问题。

　　从设备选型的角度来看，这款设备的结构设计兼顾了安装便捷性、环境适应性和功能扩展性，不管是民用小区的监控布点，还是工业厂区的安防系统搭建，都能适配对应的安装需求，模型还原的结构细节可以直接用于项目前期的方案仿真，提前排查安装位置的遮挡问题、布线走向的干涉问题，减少现场施工的返工概率。
