便携式齿轮传动现场检测作业装置

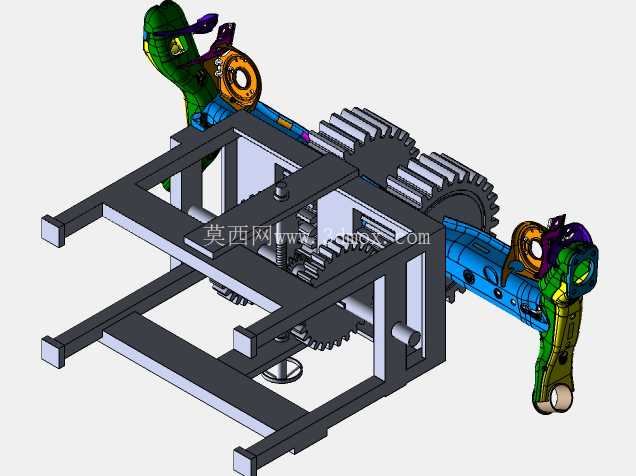

　　这套便携式检测装置主要面向工业现场的零部件形位公差、装配间隙快速核验场景，区别于实验室固定检测台，整套机构无需外接动力源，可直接携带至装配工位、设备运维现场完成快速检测作业，适配小批量零部件抽检、设备故障现场排查、户外运维临时检测等无法移动待测件到检测室的工况。从结构布局来看，装置核心采用双侧对称布置的圆柱齿轮传动组，通过两端的手动操作手柄输入扭矩，齿轮组的传动比经过匹配设计，手动转动手柄时可带动中间的检测工位实现平稳的低速转动，避免转速过快导致检测读数偏差，齿轮啮合侧隙控制在0.02-0.05mm区间，既保证传动顺畅无卡滞，也不会因间隙过大造成传动回程误差影响检测精度。

　　装置的承载框架采用方管拼焊结构，所有安装面经过铣削加工保证平面度公差在0.1mm以内，框架底部预留了三个可调支撑脚，可在不平整的现场地面快速调平，调平行程为15mm，适配现场常见的地面高差，无需额外准备垫铁即可完成设备架设。两端的操作手柄采用人体工学的包覆式设计，握持区域做了防滑纹理处理，操作时手腕可保持自然角度，长时间操作不易产生疲劳，手柄与传动轴之间设置了过载保护销，当输入扭矩超过额定值时销钉剪断，避免齿轮组受冲击载荷断齿。检测工位区域预留了通用安装接口，可根据不同的待测件类型快速更换定位夹具，接口采用标准的销孔定位结构，重复定位精度控制在0.03mm以内，更换夹具无需重新校准设备基准，单套夹具更换时间不超过2分钟。

　　整套装置的外形尺寸控制在可单人携带的范围内，框架两侧预留了握持位，整体重量经过结构优化，在保证框架刚性的前提下，通过在非受力区域开设减重孔、选用薄壁方管材料，将整体重量控制在12kg以内，单人即可完成搬运、架设、操作全流程。设计过程中重点考虑了现场使用的容错性，所有外露传动部件都预留了安全间隙，操作时衣物、手套不会被卷入啮合区域，齿轮组采用脂润滑方式，注油周期为6个月，日常维护仅需定期擦拭外露表面、检查紧固件松紧即可，无需复杂的保养流程。

　　在安装边界方面，装置架设时所需的最小平面尺寸为450mm×300mm，操作时两侧手柄的转动半径为120mm，预留操作空间后整体占地尺寸不超过700mm×500mm，可直接放置在普通工作台、设备检修平台甚至平整的地面上使用，无需专门的安装基础。针对现场可能存在的磕碰情况，框架的所有棱边都做了倒角处理，外露的金属表面做了喷塑处理，具备基础的防锈、耐刮擦能力，适配车间、户外工地等复杂使用环境。装置的传动部件全部布置在框架内部，操作时仅需转动两侧手柄即可带动待测件转动，检测人员可使用百分表、塞尺等常规量具对待测件的径向跳动、端面跳动、装配间隙等参数进行检测，无需额外配置动力源，也不需要连接电源、气源，完全依靠手动操作即可完成全部检测流程，尤其适合无供电条件的野外设备运维、临时抽检等场景。
