石油开采2/8规格TBG油管检测探头结构

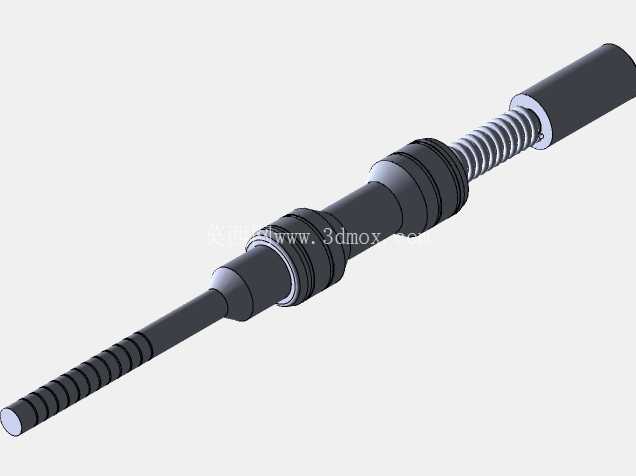

　　在油气田开发的生产测井与修井作业环节，油管作为油气举升的核心通道，其内壁结蜡、腐蚀、螺纹损伤等缺陷会直接影响管柱密封性与流体过流效率，这类细长型检测探头正是针对2/8规格TBG油管的通径检测、内壁损伤排查场景设计，可随测井电缆下入井内，完成指定井段的管柱状态数据采集。从结构设计逻辑来看，探头整体采用同轴分段式布局，最前端的细径探测段做了等距环槽处理，环槽深度与间距经过匹配计算，既可以降低探头在油管内起下时的流体阻力，避免井下原油、压裂液等介质对探头的冲击造成姿态偏移，也能在探头通过油管接箍、变形段时提供一定的形变缓冲，减少卡滞风险。

　　探测段末端的锥度过渡结构做了圆角钝化处理，避免探头斜向进入油管时刮伤管体内壁，也能在遇到轻微管柱变形时起到导向作用，引导探头顺利通过缩径位置。中间的多组密封隔环采用阶梯式直径设计，每道隔环的外径与2/8规格TBG油管的标准内径保留0.8-1.2mm的配合间隙，既可以保证探头在管内居中，让前端探测元件始终与管壁保持稳定的检测距离，也能阻隔井下高压流体沿探头与管壁的间隙上窜，保护后端的信号传输组件。隔环之间的连接轴段做了同轴度公差控制，全段径向跳动量控制在0.05mm以内，避免探头在管内起下过程中出现偏磨，延长组件的井下作业使用寿命。

　　靠近后端的螺纹传动段采用梯形螺纹牙型，螺距匹配常规测井仪器的推送机构参数，可直接与现有测井车的电缆接头、井下推送工具串对接，无需额外加工转换接头，适配现场现有作业设备的安装接口。最末端的保护筒段内置信号调理电路，筒体外径与中间隔环最大外径保持一致，外表面做了硬质氧化处理，可耐受井下含硫介质、高矿化度地层水的腐蚀，保护筒与传动段的连接位置采用双重O型圈密封，静密封耐压等级匹配35MPa井下压力环境，满足常规直井、定向井的作业深度要求。

　　从安装边界来看，探头整体总长适配2/8规格TBG油管的单根长度检测需求，最大外径不超过油管标准通径尺寸，可顺利通过油管内径最小的接箍位置，前端探测段的最小直径可覆盖油管常见的结蜡、腐蚀造成的缩径范围，不会因为轻微缩径就出现下井遇阻的情况。在实际作业过程中，该探头可搭配地面的信号采集设备，在起下管柱的过程中连续采集管壁的厚度、损伤位置数据，相比传统的机械式通径规，这类带信号传输结构的检测探头可以同步记录缺陷的具体深度位置，无需反复起下管柱核对位置，能大幅缩短修井作业的占井时间。设计过程中针对井下高温环境做了结构适配，所有金属部件均采用无磁不锈钢材质，避免对磁法、电法类检测元件的信号造成干扰，各段连接位置均采用防松结构，应对井下工具串起下过程中的振动冲击，避免连接位置松脱造成仪器落井事故。探头的各分段组件均采用模块化设计，前端探测段、中间密封段、后端保护筒均可单独拆卸更换，现场作业时如果某一段出现磨损、密封件损坏，无需整体更换探头，仅更换对应损坏段即可，降低现场作业的配件储备成本。
