硫酸铜制备实验操作装置结构设计

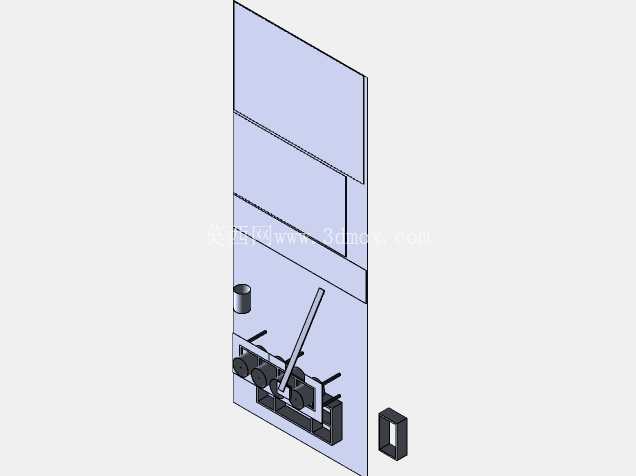

　　这套硫酸铜制备实验操作装置，主要面向中学化学教学实验、小型化工工艺验证场景设计，整体采用立式壁挂式安装布局，主体承载板采用薄型冷轧钢板折弯成型，安装时可直接通过板体四周预留的沉头孔固定在实验台侧墙或者专用支架上，安装边界预留了侧边15mm的操作间隙，避免相邻实验设备干涉。装置核心操作区域集中在承载板下半部分，设置了三组滚轮式夹持定位座，用来固定反应容器，夹持座的滚轮采用耐酸碱的聚四氟乙烯材质，既可以稳定卡紧不同直径的玻璃反应管，也能在需要调整容器角度时顺畅转动，不会刮花玻璃器皿表面。

　　斜向布置的操作杆是整个装置的手动操控核心，杆体采用304不锈钢圆棒加工，表面做了哑光防滑处理，操作端延伸至承载板外侧120mm，符合人体工程学操作范围，实验人员站在装置正前方无需过度探身即可完成试剂添加、反应状态调整的操作，杆体与承载板的连接部位设置了耐磨铜套，长期往复操作也不会出现松旷卡顿的问题。承载板上半部分采用分层式挡板设计，上层挡板与主承载板之间预留了20mm的走线与管路排布空间，实验过程中用到的试剂输送管路、温度检测线缆都可以隐藏在这个夹层内，避免外露管线被试剂腐蚀或者被操作杆剐蹭，挡板表面做了耐酸碱环氧树脂喷涂，溅落的硫酸铜溶液可以直接用湿抹布擦拭清理，不会残留腐蚀痕迹。

　　装置侧边独立设置的小型圆柱杯架，用来临时放置取样滴管或者少量备用试剂，杯架内径适配常规10ml玻璃取样管，深度35mm，放置后不会因为装置轻微晃动倾倒。独立设计的方形定位块属于配套的夹具配件，需要进行固定床反应实验时，可以将这个定位块卡装在承载板底部的卡槽内，用来承托固体反应物料载体，卡槽采用燕尾槽结构，拆装不需要额外工具，徒手即可完成定位块的装卸切换。整套装置的所有外露金属部件都做了防腐蚀处理，与试剂接触的部位全部采用非金属耐腐材质，避免实验过程中金属离子混入硫酸铜溶液影响实验结果。

　　设计过程中充分考虑了教学实验的操作安全性，所有操作部件的边缘都做了R3圆角处理，没有尖锐毛刺，操作杆的活动范围做了机械限位，最大转动角度不超过45度，避免操作幅度过大导致反应容器倾洒。装置整体厚度控制在80mm以内，安装后不会过多占用实验台的操作空间，承载板上预留的多个备用安装孔位，可以根据不同实验需求加装加热模块、搅拌模块等拓展配件，不需要对主体结构进行二次打孔改造。从结构建模的角度来看，这套装置的所有零件都采用参数化建模，夹持座的滚轮间距、操作杆的长度、挡板的高度都可以根据实际使用的反应容器尺寸快速调整参数生成适配的模型，零件之间的装配间隙控制在0.2-0.5mm之间，既保证装配顺畅，也不会出现过大的配合间隙导致结构晃动。
