电源变压器用圆盘式叶轮结构设计

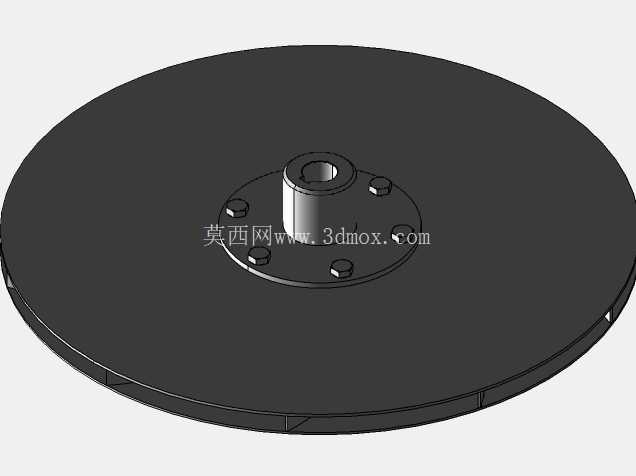

　　在中小功率油浸式电源变压器的散热循环系统里，这类圆盘式叶轮是驱动绝缘冷却油完成内部对流的核心执行部件，和常见的开式离心叶轮不同，它的整体盘面为完整的薄圆盘结构，中心设置带键槽的安装轴套，轴套周边均匀分布六处内六角紧固螺钉位，用来和驱动电机的输出轴端法兰完成刚性锁合，避免长期高速运转下出现轴孔配合松动、叶轮偏摆的问题。从实际安装边界来看，叶轮的最大外圆直径要严格匹配变压器油箱内部的油道预留间隙，盘面和油箱内壁的单侧间隙控制在3-5mm区间，既不能因为间隙过大造成油流循环短路、散热效率下降，也不能因为间隙过小导致热胀状态下叶轮和油箱内壁发生刮蹭，引发运转异响甚至部件卡滞。

　　中心轴套的内孔直径按照配套驱动电机的输出轴径做公差配合设计，通常选用H7/k6的过渡配合等级，轴套上的键槽尺寸严格对应国标平键规格，保证扭矩传递的可靠性，轴套的轴向高度要和电机轴的伸长度匹配，锁紧螺钉的沉孔深度要保证螺钉安装后端面不高出轴套法兰面，避免和电机端盖发生干涉。设计这类叶轮的时候，首先要考虑的是冷却油的流动特性，因为变压器绝缘油的黏度会随工作温度发生明显变化，低温启动时油液黏度高，叶轮的盘面不能设计过多凸起结构，否则会大幅提升启动扭矩，造成电机过载；而高温运行时油液黏度降低，需要保证叶轮旋转时能带动足够流量的油液完成循环，所以盘面背面靠近外圆的位置设置了六处径向的微小导流凸棱，这些凸棱的高度不超过2mm，不会在低温时造成过大的阻力，却能在高温低黏度状态下提升盘面和油液的摩擦力，避免油液在盘面发生打滑，有效提升油流的驱动效率。叶轮的整体厚度从中心轴套位置向外圆逐渐减薄，中心轴套位置的厚度最大，用来承受轴孔配合的挤压应力和螺钉锁紧的压紧力，向外延伸到盘面主体时厚度逐步降低，既可以减轻叶轮自身的转动惯量，降低电机启动时的负载，也能减少叶轮高速旋转时的端面跳动量，提升运转平稳性。在实际应用场景里，这类叶轮通常安装在变压器油箱下部的油流通道内，电机带动叶轮旋转时，会推动冷却油从油箱下部流向散热器，经过散热器散热后的冷油再回流到绕组周边，带走绕组和铁芯工作时产生的热量，保证变压器的工作温度维持在绝缘材料允许的范围内。

　　和传统的螺旋桨式叶轮相比，这种圆盘式叶轮的轴向尺寸更小，非常适合安装空间紧凑的小型电源变压器，不需要预留过大的轴向安装空间，同时它的结构对称度高，动平衡校正更容易，运转时的轴向力更小，能降低电机轴承的轴向负载，延长驱动部件的使用寿命。在建模过程中，要重点关注几个配合面的公差设定：轴套内孔的圆柱度公差要控制在0.01mm以内，保证和电机轴的配合精度；螺钉安装孔的位置度公差要控制在0.02mm以内，保证和电机法兰的安装孔位完全对齐，避免强行锁附造成的安装应力；叶轮盘面的平面度公差要控制在0.03mm以内，防止高速旋转时因为盘面不平产生过大的风阻（油阻）和振动。

　　另外，叶轮的所有棱边都做了R0.5的圆角处理，避免尖锐棱边在长期油流冲刷下产生应力集中，也防止安装过程中划伤操作人员或者损坏变压器内部的绝缘构件。这类叶轮的材质通常选用增强尼龙或者铝合金，增强尼龙材质重量轻、耐油腐蚀、成本低，适合批量应用在民用小型电源变压器上；铝合金材质的强度更高、导热性好，适合功率稍大、工作温度更高的工业级电源变压器，不同材质的选型主要根据变压器的功率等级和工作环境温度来确定，建模时可以通过调整材质密度参数来模拟不同材质下的转动惯量，为驱动电机的选型提供数据参考。在实际装配过程中，叶轮安装到电机轴上之后，需要先手动盘车检查转动是否顺畅，有没有和周边构件发生刮蹭，确认无误后再锁紧固定螺钉，螺钉通常会加装防松垫圈，避免变压器长期运行过程中因为振动导致螺钉松动，造成叶轮移位。
