ISO标准PN2.5压力等级法兰系列

　　在工业管路系统的搭建与运维场景中，法兰作为管路、阀门、设备接口之间实现可拆卸刚性连接的核心部件，其标准化程度直接决定了现场安装效率、密封可靠性与后期维护成本。这套PN2.5压力等级的法兰系列，完全遵循ISO相关标准完成参数化建模，覆盖从DN15到DN200的常用公称通径区间，能够适配低压流体输送场景下绝大多数工业管路的连接需求，不管是民用给排水、暖通循环管路，还是化工领域低压工艺介质输送、常规工业设备的进出口接口连接，都能找到对应通径的法兰件完成匹配。

　　从实际工程选型的角度来看，低压工况下法兰的密封失效往往不是因为压力过载，更多是安装孔位不对中、密封面平面度超差、螺栓预紧力不均导致的渗漏问题，因此这套法兰在设计阶段就严格对齐ISO标准中关于螺栓孔中心圆直径、螺栓孔数量与孔径、密封面凸台尺寸的公差要求，每一个通径的法兰都配套对应规格的连接螺栓模型，从DN15小通径配套的M10螺栓，到大通径DN200配套的M16螺栓，螺栓长度也根据法兰厚度、垫片预留压缩量做了匹配，建模时还原了螺栓头部的六角结构、螺纹段的有效啮合长度，方便设计人员在做管路装配校验时，直接调用对应规格的紧固件完成整机装配检查，避免后期现场安装出现螺栓长度不足、孔位错位的问题。

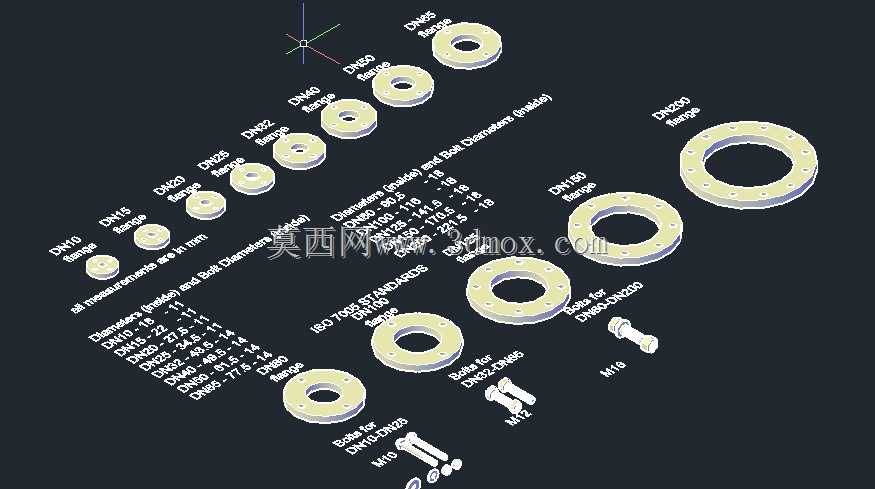

　　不同通径的法兰在结构细节上做了针对性的参数匹配：小通径法兰因为管路本身载荷小，法兰盘厚度、外径尺寸都做了轻量化设计，在满足PN2.5压力等级强度要求的前提下，尽可能减少材料占用，降低管路系统的整体负重；大通径法兰因为管路通径大，介质流动时对法兰的径向作用力更大，因此法兰盘厚度、螺栓孔数量都随通径增大同步提升，比如DN15法兰仅配置4个螺栓孔，DN200法兰则配置8个均匀分布的螺栓孔，保证螺栓预紧力能够均匀作用在密封面上，避免局部密封压力不足出现渗漏。密封面采用突面结构，这也是低压管路最常用的密封形式，密封面的凸台高度、表面粗糙度要求都在建模时做了结构还原，方便设计人员配套选择非金属软垫片时，直接校验垫片的压缩量与密封面的贴合范围。

　　在安装边界的尺寸控制上，每一款法兰的内孔直径都与对应公称通径的管道外径做了适配，不管是焊接连接还是法兰与管道的承插配合，都预留了合理的焊接坡口与装配间隙，建模时还原了法兰与管道对接处的坡口结构，方便工艺人员在做焊接工艺卡编制时，直接参考模型尺寸确定焊脚高度、焊接层数。法兰盘的外径尺寸严格控制在标准范围内，在多管路并排排布的场景下，相邻法兰之间不会出现外轮廓干涉的问题，螺栓孔的分布角度严格按照均布要求设置，现场安装时可以根据管路走向调整法兰的安装角度，不需要重新配钻螺栓孔。

　　对于三维设计从业者来说，这套全系列法兰模型可以直接导入到管路装配体中使用，不需要从零开始逐个绘制法兰与紧固件，能够大幅缩短低压管路系统的设计周期。在做管路应力分析时，模型的实体结构能够准确还原法兰的刚度特性，模拟螺栓预紧后法兰的变形趋势，提前预判密封面的压力分布是否均匀，避免后期运行时出现渗漏隐患。在设备出厂前的管路预装环节，也可以参考这套模型的尺寸做预制工装，提前完成法兰与管道的组对焊接，减少现场安装的工作量。

　　从长期运维的角度来看，标准化的法兰尺寸意味着后期更换备件时，不需要对管路接口做额外加工，直接采购同标准的法兰件即可完成替换，降低运维备件的储备成本。不同通径法兰的参数化结构，也方便设计人员在做管路变径设计时，直接调用相邻通径的法兰搭配变径接头使用，不需要额外定制非标准连接件。整套模型的结构细节完全贴合工程实际应用需求，没有冗余的装饰性结构，所有尺寸都服务于安装、密封、强度这三个核心功能点，能够满足低压管路系统从设计、装配到运维全流程的使用需求。
