金属加工教学用机械师夹具实操设计方案

　　这套夹具设计面向金属加工入门实操场景，适配小型维修工坊、职业院校金工实训、个人DIY加工三类使用场景，可配合角磨机、手电钻、普通焊机完成全流程制作，无需依赖大型数控加工设备，能让加工新手在短时间内掌握基础金工操作的核心逻辑。从实际用途来看，该夹具属于钳工辅助定位类工装，可完成小型金属条料、板料的装夹定位，适配划线、钻孔、打磨、轻量焊接等多道工序，装夹开口尺寸覆盖常规1-6mm厚度的金属板材，夹持行程可通过尾部调节结构实现0-80mm的范围调整，能满足日常小型零件加工的绝大多数装夹需求，避免加工过程中工件移位导致的尺寸偏差或操作安全隐患。

　　设计思路上完全遵循低门槛加工原则，所有零件均采用平面板材切割成型，无复杂曲面、无高精度配合的异形结构，零件之间的连接采用标准螺栓紧固件与焊接结合的方式，不需要定制特殊连接件，新手可按照加工步骤依次完成下料、打磨、钻孔、装配、焊接工序，每一步的加工余量都预留了0.5-1mm的容错空间，即使是首次操作角磨机、焊机的新手，也能通过分步操作完成合格的成品制作。外形尺寸方面，整套夹具装配完成后总长度为152mm，夹持部位宽度为42mm，整体高度为38mm，安装边界适配常规台钳的夹持范围，可直接固定在普通台虎钳上使用，也可通过底座预留的两个φ6.5mm安装孔，用M6螺栓固定在木质或金属工作台面上，安装孔中心距为96mm，符合小型工装的通用安装尺寸规范，不需要额外加工转接板。

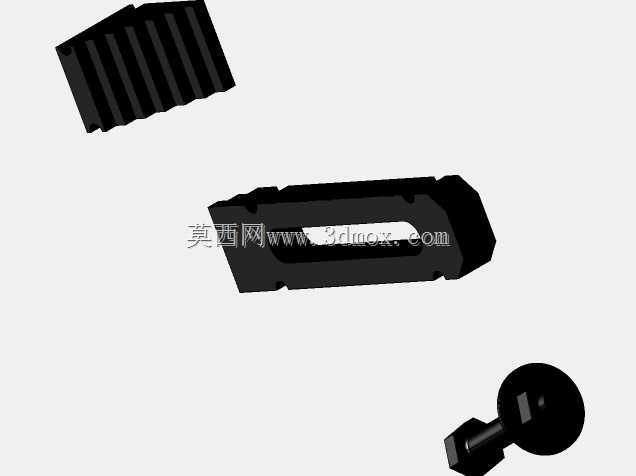

　　结构细节上，固定钳身与活动钳身的夹持面设计了1.5mm深度的防滑齿纹，齿纹间距2mm，可在夹持光滑金属表面时提供足够的摩擦力，避免工件受力滑脱；活动钳身的导向槽采用直槽设计，槽宽与固定钳身的导向轨配合间隙控制在0.2-0.3mm，既保证滑动顺畅无卡滞，又不会因间隙过大导致夹持角度偏斜；调节螺杆采用标准M8粗牙螺纹，螺距1.25mm，转动一圈可实现1.25mm的夹持进给，调节手感顺滑，锁紧后夹持力可达300N以上，足以应对打磨、钻孔过程中的切削力负载。

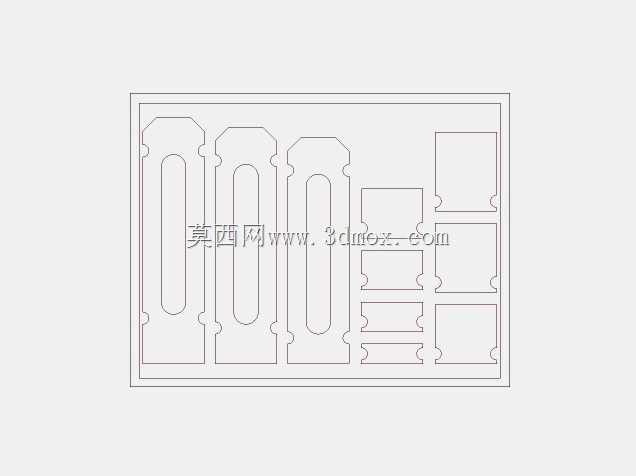

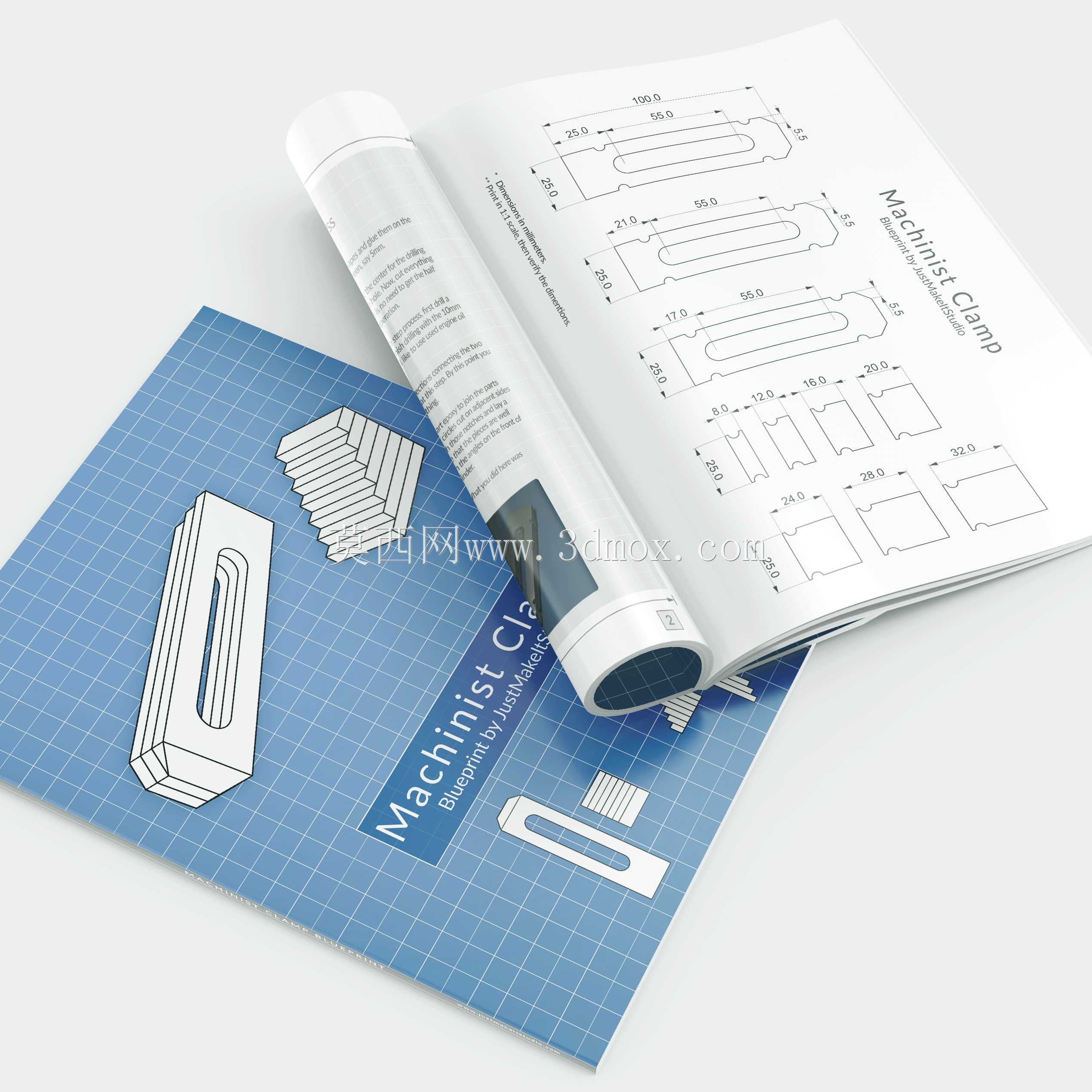

　　配套的加工说明文档按工序拆分了操作要点，从板材下料的划线基准开始，明确了每道工序的加工顺序、工具使用注意事项、尺寸校验方法，比如钻孔工序前需要先打样冲眼定位，避免钻头跑偏；焊接工序前需要先点固三个定位点，校正装配角度后再完成满焊，减少焊接变形；打磨工序需要先去除切割毛刺，再对棱角做R1的倒角处理，避免使用过程中划伤手部。附带的激光切割文件可直接用于板材下料，所有轮廓线都按切割工艺要求做了拐角补偿，不需要二次调整参数即可直接导入激光切割设备加工，切割后的零件仅需去除挂渣即可进入下一工序，大幅降低前期准备的工作量。实际使用过程中，该夹具除了作为金工练习的实操项目外，成品可长期作为工作台辅助工装使用，夹持小型零件完成精密划线、小零件焊接定位、细金属棒料打磨等操作，相比大型台钳更灵活，可在狭窄的工作台空间内使用，也可临时固定在临时加工工位上，满足外出维修、现场加工的临时装夹需求。结构上没有易损的复杂零件，长期使用后如果夹持面磨损，仅需打磨齿纹或更换钳口贴片即可恢复性能，整体使用寿命可达5年以上，日常维护仅需定期在调节螺杆上涂抹少量润滑脂，避免螺纹锈蚀卡滞即可。
