杠杆式安全阀装配结构工程设计方案

项目分类:阀门 发布时间:2025-02-20 ID:939960
  • 杠杆式安全阀装配结构工程设计方案
  • 杠杆式安全阀装配结构工程设计方案
  • 杠杆式安全阀装配结构工程设计方案
  • 杠杆式安全阀装配结构工程设计方案
  • 杠杆式安全阀装配结构工程设计方案
  • 杠杆式安全阀装配结构工程设计方案

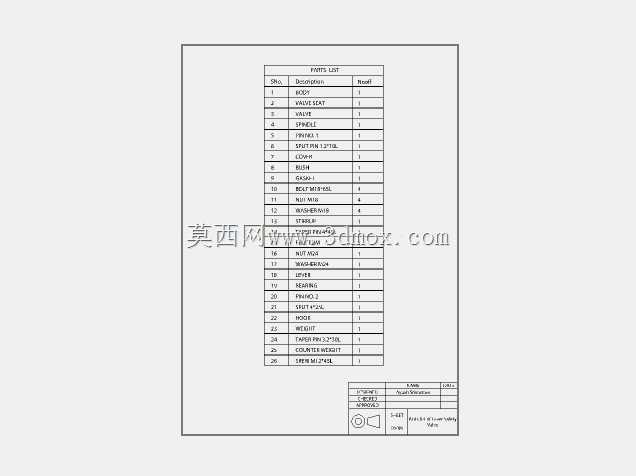

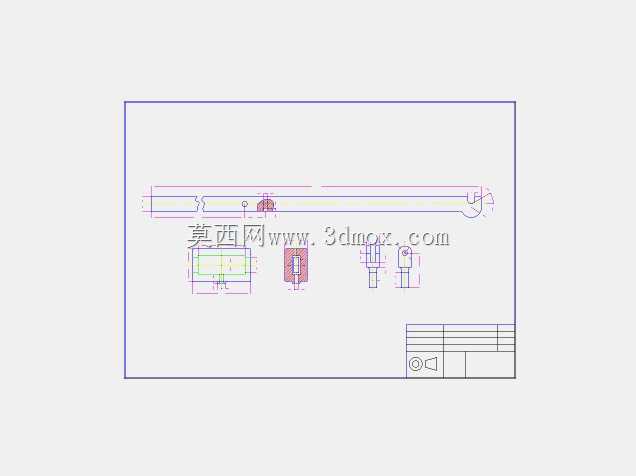

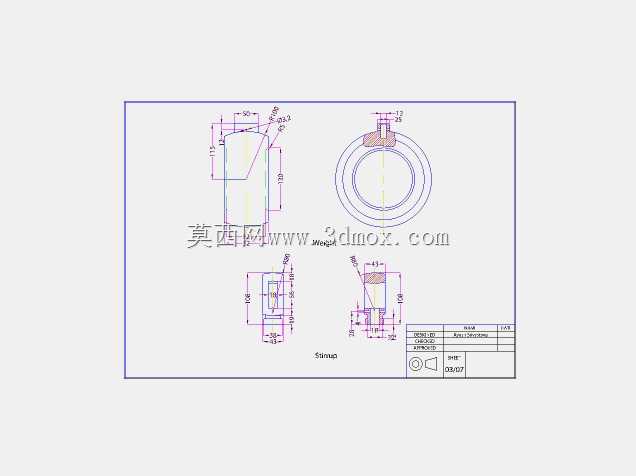

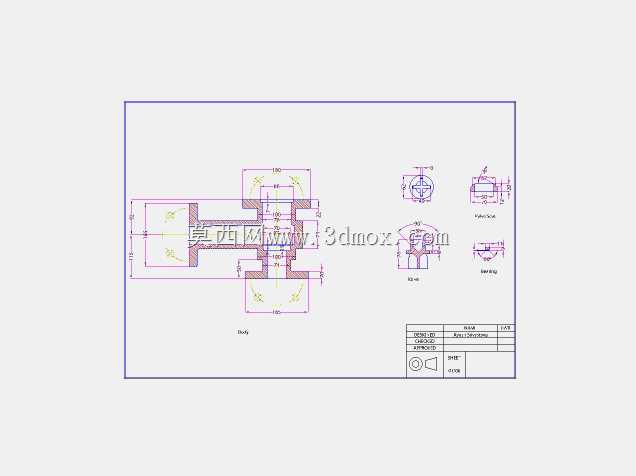

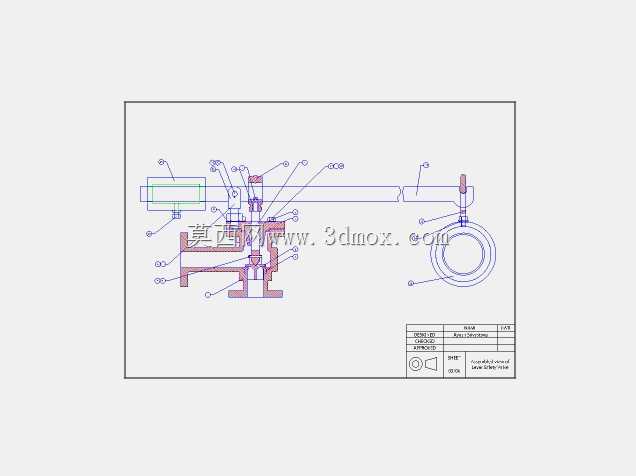

  在热力管网、工业锅炉、承压反应容器这类带压运行的工业系统中,超压防护是整个系统安全逻辑里最核心的冗余环节,杠杆式安全阀作为纯机械结构的超压泄放装置,不需要外接电源或气动控制源,依靠纯机械力平衡实现压力阈值触发,在断电、控制信号失效的极端工况下依然能可靠动作,是承压类设备最后一道安全屏障的核心选型之一。这套装配结构的设计核心围绕力的精准平衡展开,杠杆支点的位置精度直接决定了泄放压力的整定误差,设计时将阀瓣的密封面中心与杠杆加载点的垂线重合度控制在0.02mm以内,避免加载力出现侧向分力导致阀瓣偏磨、密封面提前泄漏的问题。杠杆的配重块采用可滑移式锁紧结构,现场调试时可以根据实际整定压力值调整配重块在杠杆上的力臂长度,不需要更换配重件就能覆盖一定区间的压力整定需求,适配不同工作压力等级的承压系统。从装配结构的尺寸边界来看,整个阀体的进出口采用同轴法兰连接结构,法兰端面的平行度公差按照GB/T 13927的要求控制在0.03mm以内,进出口通径的设计匹配常规DN50的承压管道,安装时预留的操作空间需要覆盖杠杆的全行程摆动范围,杠杆抬升泄放时的最大摆角为12度,周边300mm范围内不能布置其他管线或结构件,避免杠杆动作时出现卡阻。

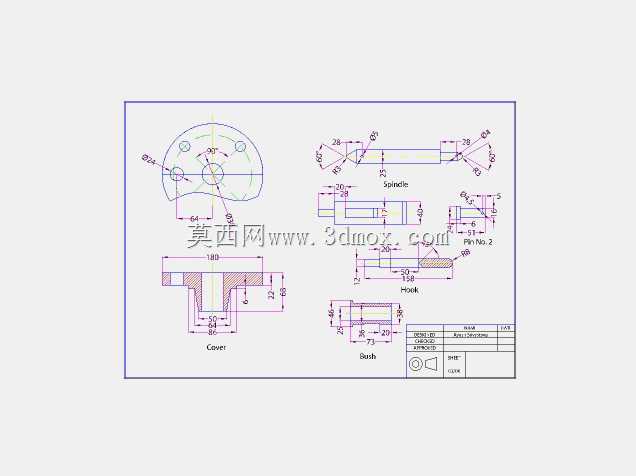

  阀瓣与阀座的密封面采用锥面配合结构,相比平面密封,锥面结构在复位时能自动找正,减少介质中的杂质颗粒卡滞在密封面导致的泄漏问题,密封面的堆焊层厚度预留1.5mm的研磨余量,后期维护时可以通过多次研磨恢复密封性能,延长整个阀门的使用寿命。导向套的间隙设计采用H8/f7的配合公差,既保证阀瓣升降动作时的同轴度,又不会因为热胀冷缩出现卡涩,在蒸汽介质工况下,导向套位置还设计了微量的泄汽通道,避免阀瓣背压积聚导致整定压力偏移。这套装配结构的设计充分考虑了现场维护的便捷性,所有连接螺栓的布置位置都预留了标准扳手的操作空间,不需要拆解周边管线就能完成配重调整、密封面研磨等常规维护操作。

  在实际应用场景中,这类杠杆式安全阀多用于额定压力1.6MPa以下的蒸汽锅炉、小型承压储液罐、热力换热站的主管道上,相比弹簧式安全阀,杠杆结构的加载力更稳定,不会因为弹簧长期受压出现弹力衰减导致整定压力漂移,适合长期稳定运行、不便于频繁校验的工业场景。装配时需要重点保证杠杆支点的销轴与阀杆的垂直度,销轴的润滑槽位置要对准注油口,定期加注高温润滑脂,避免销轴锈蚀导致杠杆动作卡滞。阀盖的散热片结构设计能将阀瓣传导上来的介质热量快速散发,避免杠杆支点位置温度过高导致润滑脂失效,同时也能降低配重块的温升,防止金属热胀影响力臂的实际长度,保证整定压力的稳定性。

  整个装配结构的零件全部采用常规机械加工工艺就能实现,阀体采用铸钢件铸造后精加工,杠杆采用45号钢调质处理,配重块采用铸铁件降低加工成本,密封面堆焊不锈钢材质提升抗冲蚀性能,所有零件的加工精度都不需要超高精度的加工设备,普通的车、铣、钻设备就能完成生产,适配中小机械加工厂的生产能力。在结构验证阶段,需要对杠杆的强度进行校核,当阀门达到全开泄放状态时,杠杆受到的最大冲击力不能超过材料屈服强度的60%,避免长期泄放冲击导致杠杆变形,影响后续的压力整定精度。阀杆的行程限位结构设计在阀盖内部,当阀瓣抬升到最大泄放位置时,限位台阶会接触阀盖的止口,防止阀瓣过度抬升导致杠杆脱出支点,同时也能控制介质的泄放流量,避免泄放速度过快导致系统压力骤降引发的水锤问题。
