压缩机余热回收用天圆地方排气连接结构

　　在工业厂区的压缩空气站房运维场景中，螺杆式、活塞式大功率压缩机长期满负荷运行时，压缩过程产生的压缩热会通过排气端携带高温余热直接散逸到站房内，不仅造成站房环境温度过高，还浪费了大量可回收利用的低品位热能。这款排气连接结构正是针对压缩机排气口与余热回收风管的衔接需求设计，解决了常规方转圆接头适配性差、安装密封不足、风阻偏大的实际问题。

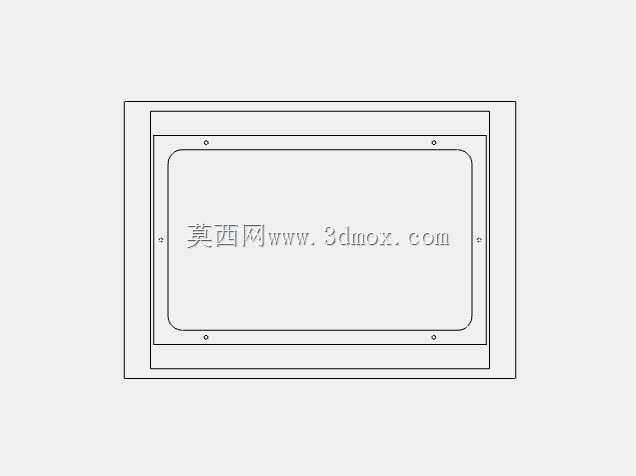

　　从实际安装边界来看，该结构底部为方形法兰安装面，法兰边缘预留了均匀分布的螺栓安装孔，可直接匹配多数中大型压缩机顶部排气口的方形法兰安装位，安装时仅需在结合面铺设耐高温密封垫，通过螺栓紧固即可完成与压缩机排气端的刚性连接，无需额外制作过渡转接板，能有效降低现场安装的改制工作量。上部为圆形直筒接口，尺寸匹配常规余热回收系统的圆形柔性风管口径，可直接套接耐高温柔性风管，通过喉箍紧固即可实现密封连接，适配柔性风管的小幅位移与震动缓冲需求，避免压缩机运行震动传递到后端固定风管造成焊缝开裂、连接松脱的问题。

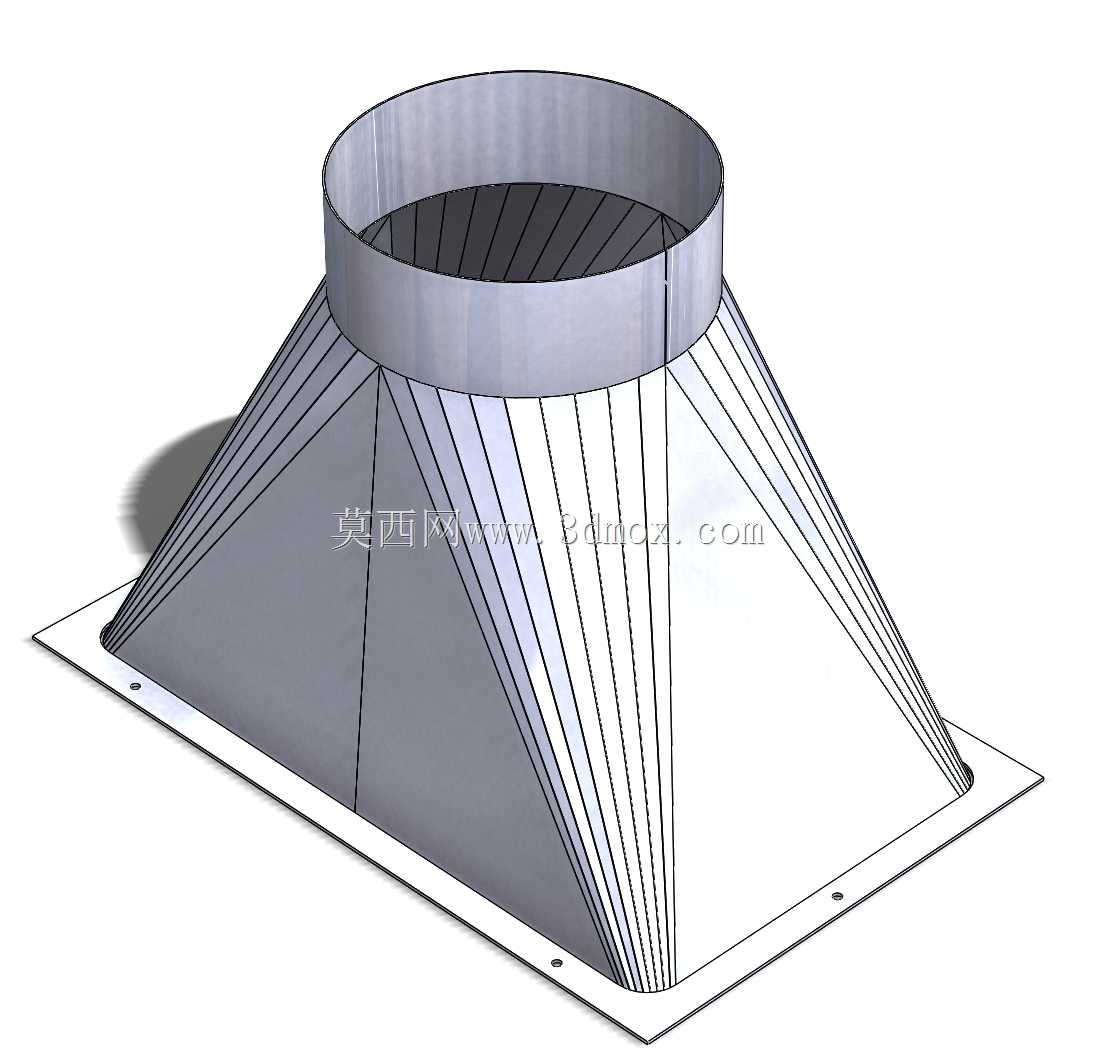

　　结构设计上采用天圆地方的渐变过渡形式，从底部方形截面到上部圆形截面通过多段钣金折弯拼接成型，过渡段的棱线采用平缓的斜向收敛设计，而非直角突变结构，能最大程度降低排气气流在转接过程中的局部阻力，减少压损，保证高温排气能够顺畅导入余热回收管路，避免因风阻过大导致压缩机排气背压升高，影响压缩机的正常运行效率。整体采用薄壁钣金材质加工，在保证结构强度的前提下尽可能降低自身重量，减少对压缩机排气口法兰的承重负载，避免长期运行后法兰变形导致的密封失效问题。

　　在功能实现层面，该连接件作为压缩机排气端与余热回收管路的核心衔接部件，一方面要承受压缩机排气的高温冲刷，钣金材质的耐温特性可适配压缩机排气的常规温度区间，不会因长期高温出现变形、老化问题；另一方面渐变的流道设计能让高温排气均匀汇入后端风管，避免气流偏流导致的风管局部震动、噪音过大问题。在实际余热回收系统搭建中，该连接件可将压缩机排出的高温废气顺畅导入热回收装置，通过热交换将废气中的热量置换出来用于厂区供暖、工艺用水加热等场景，替代原本直接外排的散热方式，提升能源利用效率，降低厂区的综合能耗成本。

　　从结构细节来看，底部方形法兰的翻边设计提升了安装面的刚性，即使螺栓紧固力偏大也不会出现法兰面翘曲变形，保证连接面的密封性能；上部圆形直筒段预留了足够的套接长度，能保证柔性风管套接后有足够的接触面积，避免风压波动时风管脱落；过渡段的拼接焊缝采用满焊工艺，杜绝焊缝漏风问题，保证排气全部导入回收管路，不会出现高温废气泄漏到站房内的情况。整体结构没有多余的冗余设计，所有尺寸均围绕现有主流压缩机的排气口参数、常规余热风管的通用规格设计，具备较强的通用性，可适配多数同排量等级的工业压缩机余热改造项目，无需针对单一机型单独定制转接结构，能有效缩短项目改造的设计与加工周期。
