空气压缩机阀板密封垫片结构设计

　　在往复式空气压缩机的整机结构中，阀板部位的密封垫片是直接影响整机容积效率、运行稳定性的易损核心零部件，这类薄型密封件的结构合理性，直接决定了气缸压缩腔的密封可靠性，一旦垫片出现孔位错位、密封面压合不均的问题，轻则导致压缩空气内漏、排气压力达不到设计值，重则会引发阀片动作卡滞、气缸串气过热等故障。

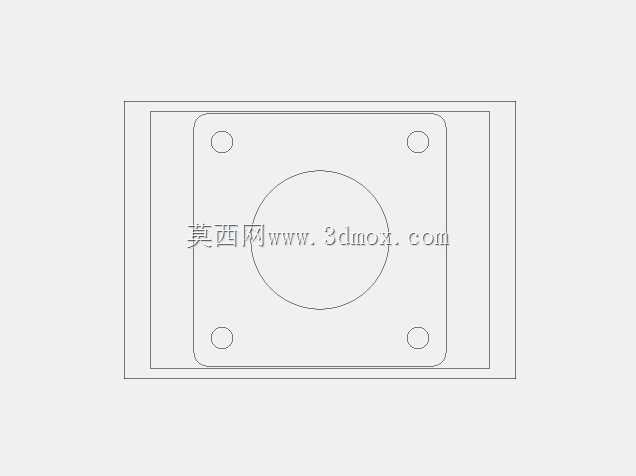

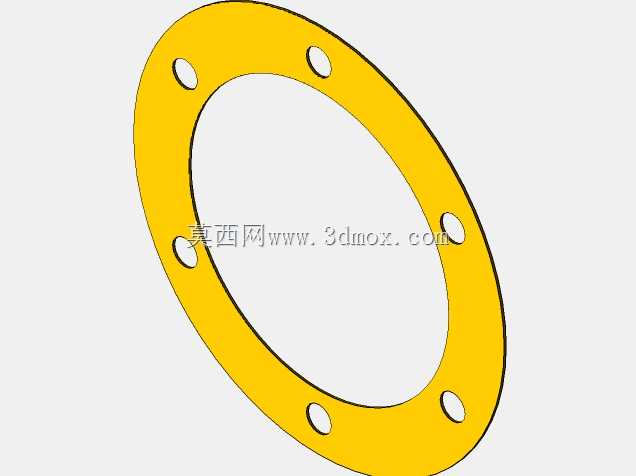

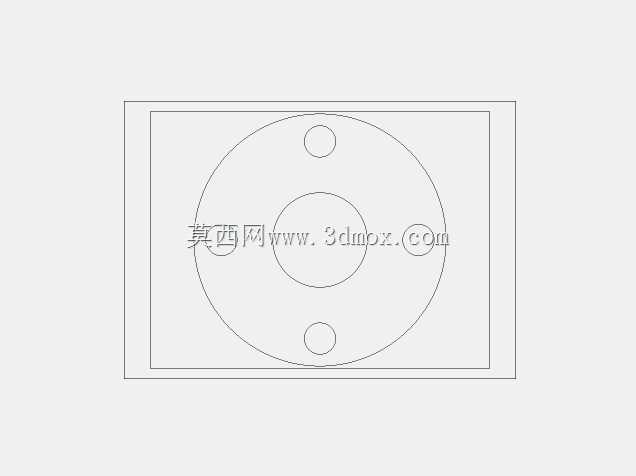

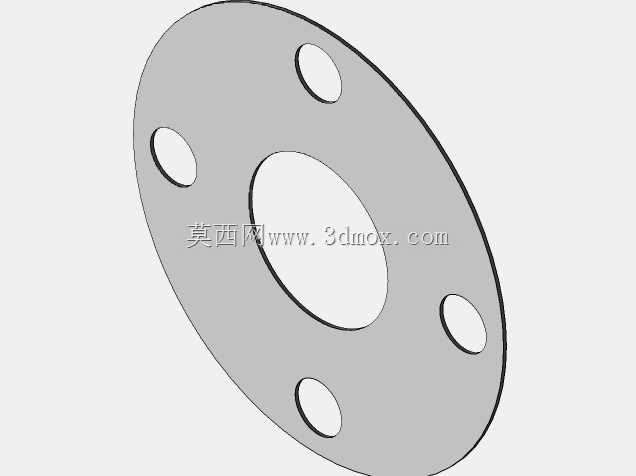

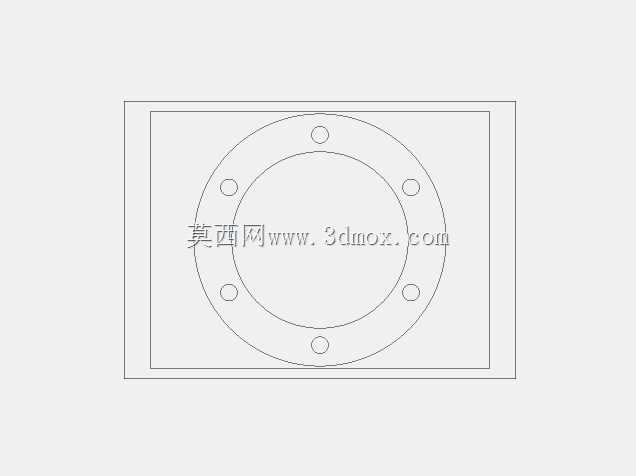

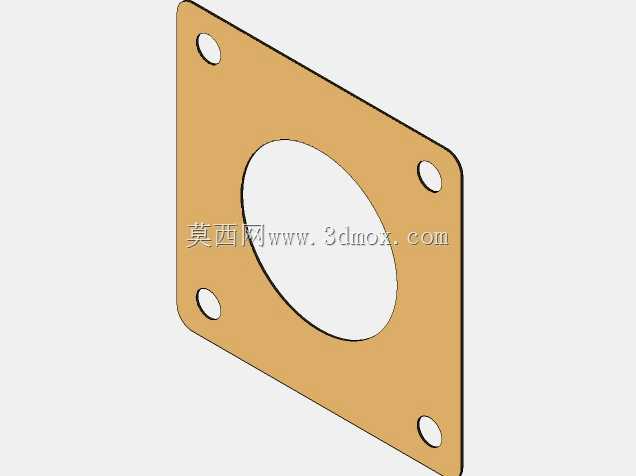

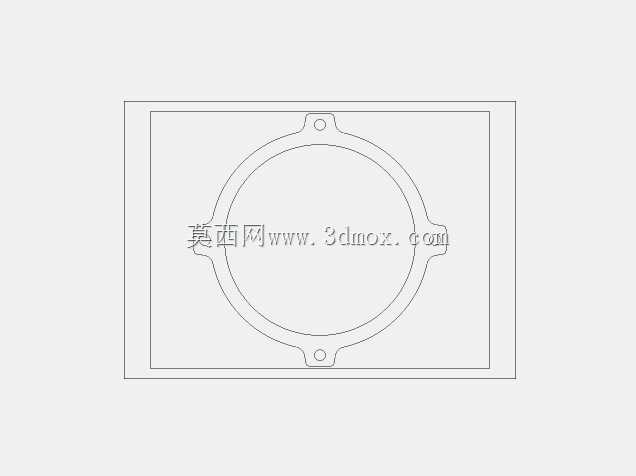

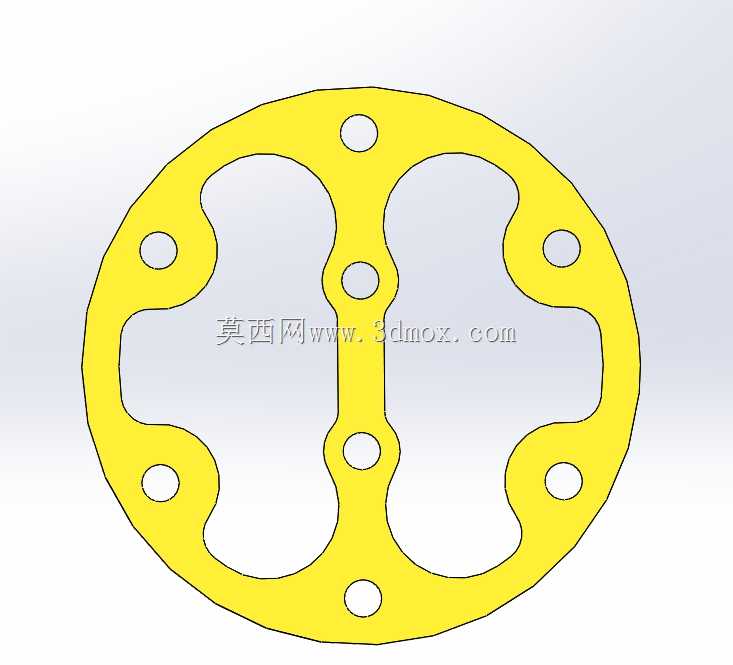

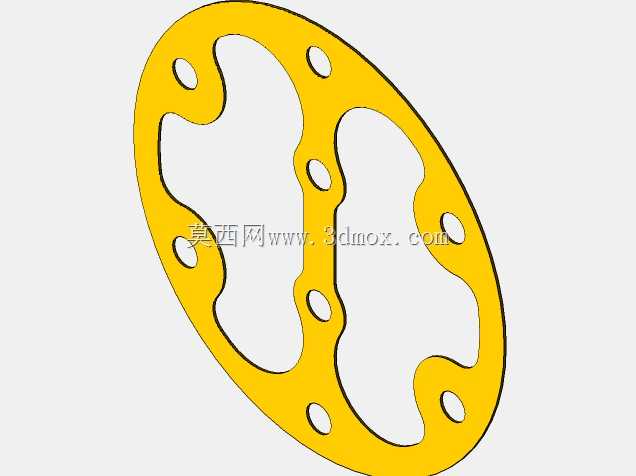

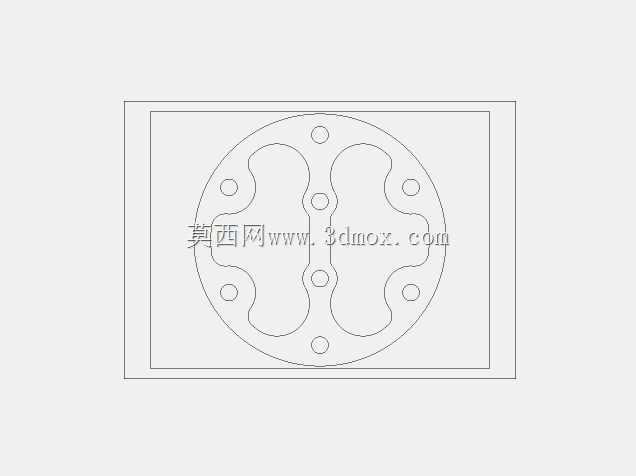

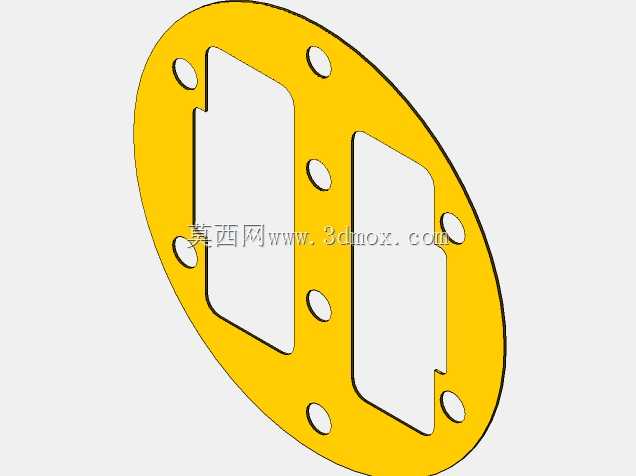

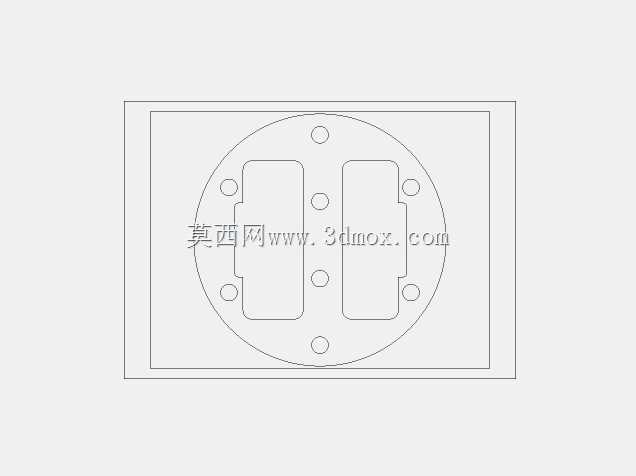

　　从实际使用场景来看，这类垫片主要安装在压缩机气缸体与阀板组件的结合面之间，承担着分隔高低压腔、密封冷却油道与压缩气道、为连接螺栓提供定位基准的多重作用。不同于常规的平面密封垫片，这款垫片的轮廓完全匹配对应规格压缩机阀板的外形边界，整体采用对称式结构布局，中间设置的纵向连接筋将整体分为左右两个对称的密封区域，刚好对应双缸压缩机的两个独立压缩腔位置，避免两个气缸之间出现压力串扰。

　　设计过程中首先要明确安装边界的约束条件：垫片的外轮廓需要完全贴合阀板与气缸端面的密封带范围，既不能超出结合面导致压装时垫片边缘被剪切破损，也不能向内过度收缩侵占气道通流面积，影响压缩机的进排气效率。垫片上分布的多组通孔分为两类，沿外轮廓均匀分布的小孔是螺栓过孔，孔径需要比连接螺栓的公称直径大0.1-0.2mm，既能够补偿阀板与气缸体加工时的微小位置度误差，也能避免螺栓穿装时刮伤垫片孔边造成密封缺陷；中间连接筋上分布的两个小孔是定位销孔，与气缸体上的定位销过盈配合，确保垫片安装时不会出现周向转动或径向偏移，保证所有气道孔位完全对中。

　　左右两个大尺寸的镂空区域，刚好对应阀板上的进排气阀片安装位置，镂空区域的边缘做了平滑的圆弧过渡，没有尖锐的直角转角，一方面是为了避让阀片的开合运动行程，避免垫片凸起部分干涉阀片的正常起落，另一方面圆弧过渡能够减少应力集中，避免垫片在长期受交变压力、冷热交替作用时从转角位置出现撕裂破损。垫片的密封面整体为平面结构，压装时依靠螺栓的预紧力让垫片材料产生微小的弹性变形，填充气缸端面与阀板端面的微观加工不平度，实现压缩空气与润滑油的双向密封。

　　在激光切割加工这类垫片时，需要重点控制孔位的位置度公差，所有螺栓孔与定位孔的位置偏差需要控制在0.05mm以内，否则安装时会出现孔位错位，强行紧固螺栓会导致垫片局部受压过大产生永久变形，失去密封效果。同时垫片的切割边缘不能有毛刺、熔渣残留，否则压装时这些凸起的杂质会在密封面形成间隙，造成气体泄漏。实际选型替换时，除了核对整体外形尺寸，还要重点确认各个孔位的相对位置、镂空区域的轮廓尺寸，任何一个尺寸的偏差都可能导致垫片安装后无法正常工作，甚至损坏压缩机的阀片组件。

　　这类垫片的厚度选择也需要结合实际工况调整，低压工况下可以选择稍薄的垫片，减小气缸的余隙容积，提升压缩效率；高压工况下则需要选择厚度稍大、弹性更好的材质，补偿结合面的更大变形量，保证高压下的密封可靠性。日常设备维护中，每次拆解压缩机阀板组件后都需要更换全新的垫片，不能重复使用已经被压合变形的旧垫片，避免复装后出现密封失效的问题。
