安全防护张紧装置结构设计方案

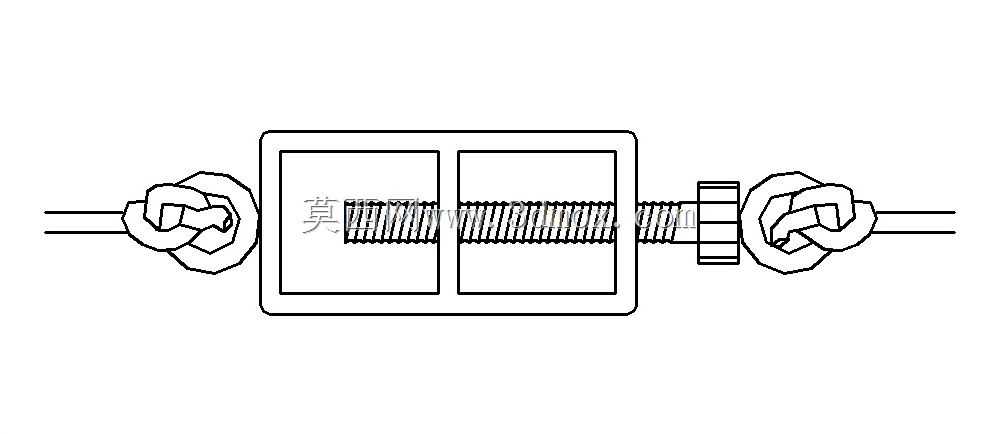

　　在工业现场的安全防护系统搭建中，这类张紧构件常被用于安全围栏、防护拉索、设备防护门的牵引张紧环节，核心作用是为柔性防护拉索提供持续稳定的张紧力，避免防护索因长期受力松弛出现防护间隙，或是受外力冲击时因张紧度不足导致防护失效。从结构设计逻辑来看，该构件采用对称式双段布局，中间设置两个独立的方形安装基座，基座内部预留穿绳通道，贯穿基座的调节螺杆作为核心受力件，两端分别设置绳端固定结结构，通过旋转螺杆即可调整两端固定结之间的间距，实现拉索张紧度的无级调节。这种设计没有采用复杂的棘轮锁止结构，而是依靠螺纹副的自锁特性维持张紧力，在常规工业环境的振动工况下也不会出现松脱，结构可靠性更高，加工难度也更低。

　　从安装边界来看，两个方形基座的外轮廓尺寸统一，安装时可直接嵌入防护栏的预留安装槽内，基座侧面与安装槽的配合间隙控制在0.2mm以内，既保证安装定位精度，也避免基座在受力时出现横向窜动。两端的绳结固定结构采用打结嵌合的方式，不需要额外的压接配件，穿绳后直接将绳端打结嵌入固定端的型腔内即可完成连接，现场安装时不需要专用压接工具，大幅提升现场施工效率。调节螺杆的螺纹采用普通公制粗牙螺纹，螺距选取兼顾调节效率与自锁性能，单圈调节行程适中，操作人员用普通扳手即可完成张紧度调整，不需要专用工装。

　　在实际应用场景中，这类张紧装置除了用于安全防护拉索，也可用于小型设备的拉线开关、安全联锁拉绳的张紧固定，适配直径3-6mm的编织钢索或尼龙防护绳，适用场景覆盖生产车间设备防护、仓储区域围栏搭建、高空作业防护绳固定等多个场景。设计时特意将基座的棱角做了小圆角处理，避免安装过程中划伤操作人员，同时基座表面预留的平面可直接粘贴警示标识，不需要额外加装标识牌。从受力角度分析，该结构的核心受力点集中在调节螺杆与绳端固定结的连接位置，设计时通过加大固定结型腔的接触面积，降低绳端的局部压应力，避免钢索在固定位置出现应力集中断裂。

　　螺杆穿过基座的位置设置了光滑的穿杆孔，孔与螺杆之间留有0.1mm的间隙，既保证螺杆转动顺畅，也避免间隙过大导致张紧后出现晃动。两端的导向轴段与外部防护套管配合时，可保证拉索受力方向始终与螺杆轴线重合，避免出现偏载导致螺杆弯曲变形。在三维建模过程中，该结构的所有配合面都采用了公差适配设计，基座的安装面平面度控制在0.1mm以内，保证安装后与支撑面完全贴合，不会出现局部受力不均的情况。绳端固定结的型腔轮廓完全适配常规绳结的外形，打结后绳结完全陷入型腔内，不会突出基座表面影响外部防护盖板的安装。整个装置没有设置多余的外露凸起结构，所有棱角都做了钝化处理，符合工业安全防护构件的设计规范，在人员可能触碰的位置也不会造成剐蹭伤害。针对不同的张紧力需求，该结构可通过调整螺杆直径、基座壁厚来适配不同的载荷等级，基础版本可承受最大1500N的张紧拉力，满足绝大多数工业防护场景的受力需求。安装时不需要复杂的定位工序，只需将两个基座分别固定在防护结构的两端支架上，穿入拉索打结后旋转螺杆调整张紧度即可，单人即可完成全部安装操作，后期维护时也只需要定期检查螺纹副是否有锈蚀、张紧力是否达标，不需要复杂的维护工序。
