汽车铝合金轮毂外观结构三维设计

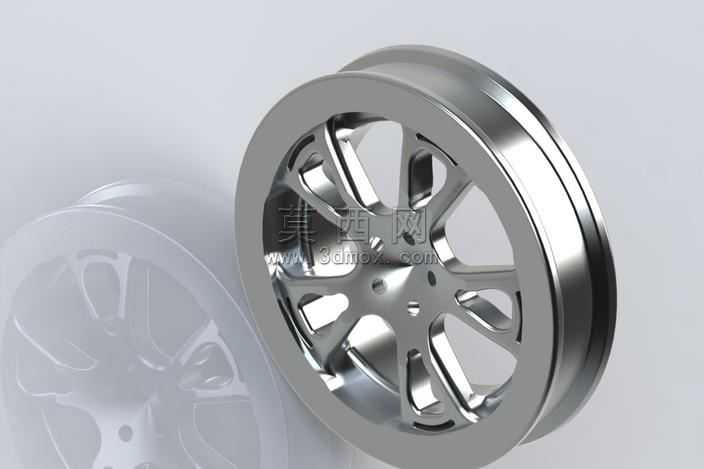

本作品为汽车轮毂的三维数字化设计成果，建模阶段以乘用车轮毂的实际工程参数为基准，先通过草图绘制勾勒出轮毂的基础轮廓：首先确定轮辋的标准直径、轮缘宽度与胎圈座的基准弧度，严格匹配常规乘用轮胎的装配尺寸要求，再以轮毂中心安装面为基准，绘制辐条的分布基准圆，按照七辐式的布局完成单根辐条的轮廓草图，通过圆周阵列命令快速生成所有辐条的基础形态，后续针对每根辐条的曲面做精细化调整，保证辐条与轮辋衔接处、辐条与中心安装盘衔接处的过渡自然流畅，避免出现生硬的棱角结构。建模过程中同步完成轮毂安装孔位的精准定位，按照乘用车通用的螺栓孔分布参数，在中心安装盘上均匀布置螺栓过孔，同时预留中心轴孔的装配间隙，保证模型符合实际装配的尺寸逻辑。材质与渲染阶段，针对铝合金轮毂的真实质感做参数调试：基础材质选用抛光铝合金材质，调整金属反射率、粗糙度参数，模拟出铝合金经抛光处理后的亮面金属质感，同时在轮辋的边缘位置添加细微的倒角结构，还原真实轮毂加工后的边缘细节；渲染时采用柔和的影棚布光方案，通过多组面光源从不同角度照射模型，突出辐条曲面的光影变化，清晰展现轮毂的镂空结构与曲面弧度，同时添加微弱的环境反射效果，让金属材质的表现更具真实感，避免出现塑料质感的渲染偏差。结构设计层面，该轮毂采用宽辐条搭配镂空槽的布局，在保证辐条结构强度的同时，通过镂空设计降低轮毂整体自重，兼顾行驶过程中的散热需求；轮辋部分采用双层轮缘结构，提升轮胎装配后的贴合稳定性，中心安装盘做加厚处理，保证螺栓连接后的结构刚性，辐条的曲面造型同时兼顾空气导流效果，能够在车辆行驶时引导气流穿过镂空区域，带走刹车系统产生的多余热量。整体设计过程严格遵循汽车轮毂的工程设计逻辑，从基础尺寸定位到曲面细节打磨，再到材质质感还原，完整复现了量产铝合金轮毂的外观与核心结构特征，可用于汽车外观设计展示、轮毂结构教学演示等场景。
