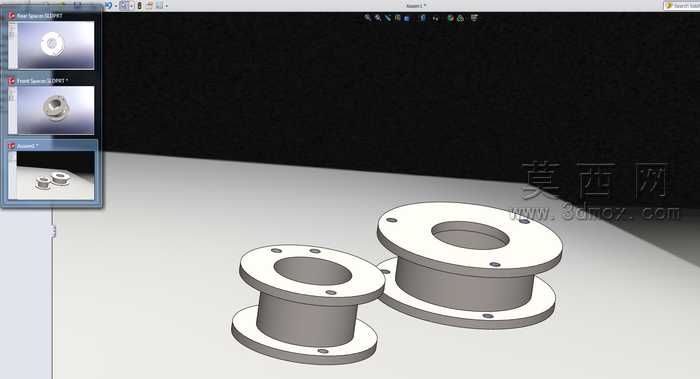

第三代福特探险者线圈间距器结构设计

本作品为适配第三代福特Explorer车型的线圈间距器三维设计，建模过程依托SolidWorks平台完成全参数化构建，全程遵循汽车底盘改装配件的尺寸精度要求，保障成品与车辆原有线圈部件的装配适配性。建模阶段首先完成基准轴与基准面的搭建，以同轴度要求为核心约束，先绘制间距器的法兰端盖轮廓草图，通过拉伸凸台命令生成两端带安装孔的法兰基体，法兰盘上的四个安装孔采用圆周阵列方式生成，严格匹配原车线圈组件的安装孔位间距与孔径参数，避免装配时出现孔位错位问题。中间的筒体部分采用薄壁拉伸特征构建，筒体壁厚经过受力测算确定，既满足支撑线圈、维持固定间距的结构强度要求，又控制整体重量避免增加不必要的簧下负载。两端法兰与筒体的衔接处添加了圆角过渡特征，消除应力集中隐患，提升部件长期使用的抗疲劳性能。材质配置阶段，针对汽车底盘部件的使用场景，为模型赋予硬质工程塑料与金属质感结合的材质属性，法兰端面设置哑光金属漆面效果，筒体部分设置耐磨工程塑料材质，渲染时添加环境漫反射效果，清晰呈现部件的轮廓层次与结构细节，直观展示各部分的衔接关系。设计思路围绕线圈间距调整的核心功能展开，该部件主要作用是维持车辆悬架线圈的固定安装间距，避免线圈工作过程中出现移位、偏磨问题，同时辅助优化悬架升力衬垫的工作间隙，提升车辆行驶过程中悬架系统的稳定性。建模过程中对所有装配接触面做了公差预留设计，法兰安装面设置微小的拔模斜度，方便实际生产后的装配操作，所有棱边均做了倒角处理，去除锐边避免安装时划伤操作人员或损坏周边线束部件。整体模型结构简洁规整，特征树逻辑清晰，所有尺寸均可参数化调整，可直接对接后续的3D打印或注塑开模生产流程，也可作为汽车悬架改装设计的参考案例使用。
