带搅拌大水箱用填充密封盒结构设计

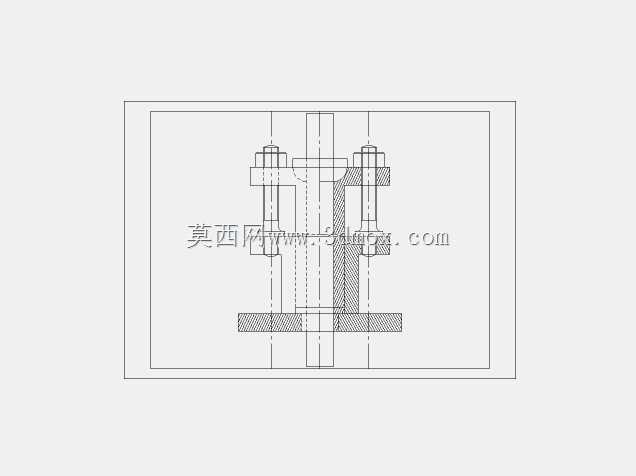

　　在配置搅拌装置的大容量储液水箱工况中，贯穿箱壁的传动轴位置一直是密封防护的薄弱点，搅拌作业过程中箱内液体持续受桨叶搅动形成紊流，不仅会对轴周位置产生持续的流体冲击，还会伴随液面波动带来的静压变化，普通密封件在这种长期交变载荷下很容易出现渗漏、密封件过早磨损的问题，这款填充盒结构正是针对这类工况设计的轴周密封填充承载部件。从结构剖面来看，该部件采用上下法兰对接的主体结构，上下法兰盘之间预留了均匀的螺栓穿装孔位，通过对称布置的螺栓紧固件实现两个法兰盘的压紧锁合，法兰盘与中心穿轴的套筒部分为一体化成型结构，套筒内壁与传动轴之间预留了足够的填充空间，可根据输送介质的特性填入适配的密封填料，比如耐油石棉盘根、聚四氟乙烯填料或者柔性石墨填料，满足不同酸碱度、不同温度液体的密封需求。

　　设计过程中首先考虑的是安装边界的适配性，底部法兰盘的外径尺寸与水箱壁预设的安装开孔完全匹配，安装时可将底部法兰贴合在水箱外壁的安装基准面上，通过周向布置的固定件实现与箱体的刚性连接，不需要对原有箱体结构做大规模改造，适配现有多数工业搅拌水箱的轴伸开孔尺寸。上下法兰之间的压紧面做了精加工处理，表面粗糙度控制在合理范围内，避免法兰结合面出现缝隙导致的渗漏，螺栓孔位采用对称均布的设计，拧紧螺栓时可以保证法兰周向受力均匀，不会出现局部压合过紧导致填料受力不均、或者局部压合不足出现缝隙的问题。中心套筒的长度经过反复校核，既要保证有足够的填料填充深度来实现可靠的密封效果，避免填料厚度不足导致介质沿轴面渗漏，又要控制整体轴向尺寸，不会过多占用水箱外部的安装空间，也不会和传动轴上的其他部件比如联轴器、轴承座产生运动干涉。在实际使用场景中，当搅拌轴长时间运转出现填料磨损导致密封性能下降时，不需要整体拆卸该部件，只需要适当拧紧法兰连接螺栓，通过上下法兰的相对位移压缩内部的填充填料，让填料再次紧密贴合在传动轴表面，即可快速恢复密封性能，大幅降低设备维护的工作量和停机时间。

　　考虑到搅拌设备运行过程中会产生持续的振动，法兰连接位置还预留了防松垫片的安装空间，可搭配弹簧垫圈或者双螺母结构实现螺栓的防松锁止，避免设备长期运行过程中螺栓受振动影响出现松动，导致密封失效。套筒内壁与传动轴之间的间隙经过精准计算，既不会因为间隙过小导致轴运转时与套筒内壁产生摩擦磨损，也不会因为间隙过大导致填料被介质压力挤出，影响密封效果。底部法兰与箱体接触的一面还预留了密封垫片的安装槽，可根据介质特性加装橡胶垫片或者金属缠绕垫片，实现法兰与箱体结合面的静态密封，杜绝介质从法兰安装面渗漏的可能。

　　这款结构不仅适用于带搅拌装置的大水箱，同样可以适配其他存在贯穿传动轴、需要进行轴周密封的常压储液设备，比如化工溶液搅拌槽、水处理药剂溶解箱、小型反应储液罐等设备的轴伸位置密封，结构简单可靠，加工难度低，常规的机械加工设备即可完成全部零件的加工制造，不需要特殊的加工工艺，生产成本可控，同时安装维护便捷，对现场安装人员的技术要求不高，不需要专用工具即可完成安装和后期的维护调整。在结构细节设计上，法兰盘的边角位置做了倒角处理，避免安装过程中尖锐边角划伤操作人员，也去除了加工过程中产生的毛刺，螺栓孔采用通孔设计，穿装螺栓时更加顺畅，不会因为孔位的微小偏差导致螺栓无法穿装。中心套筒的端部做了圆滑过渡处理，避免填料装填过程中尖锐边角切割损坏填料，影响填料的密封性能和使用寿命。整体结构采用对称设计，不仅降低了建模和加工的难度，也保证了部件运行过程中的受力均匀性，减少单侧受力导致的部件变形或者密封偏磨问题。
