电源变压器用钣金安装固定支架结构

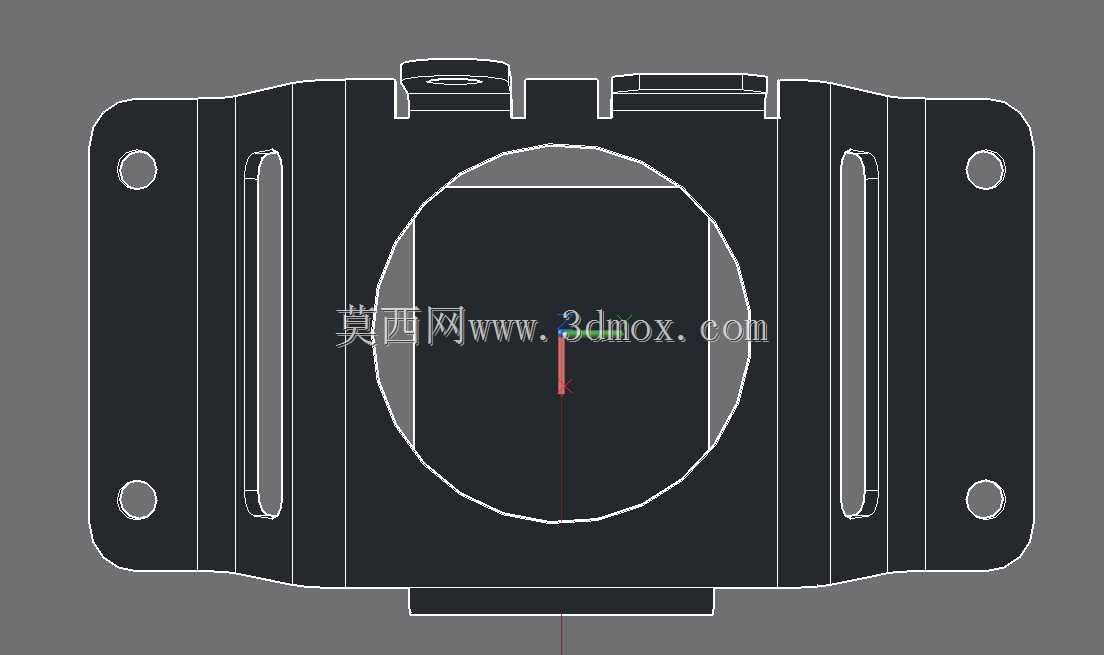

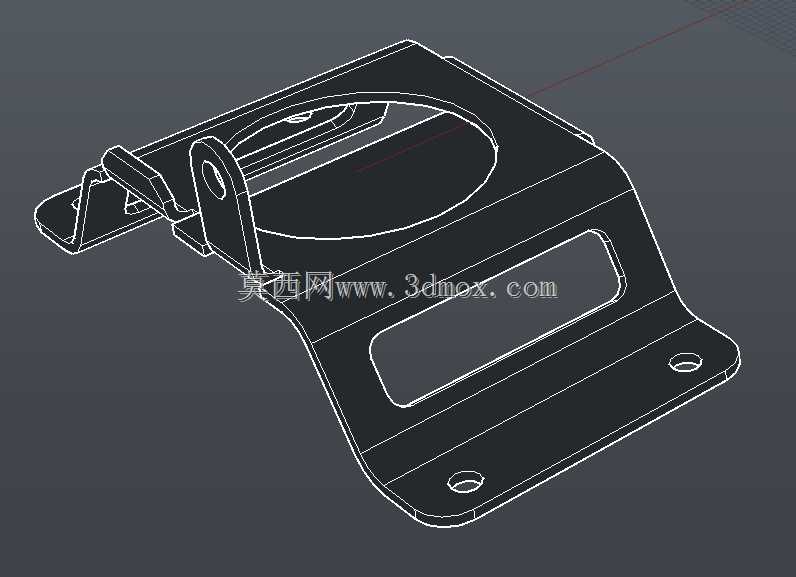

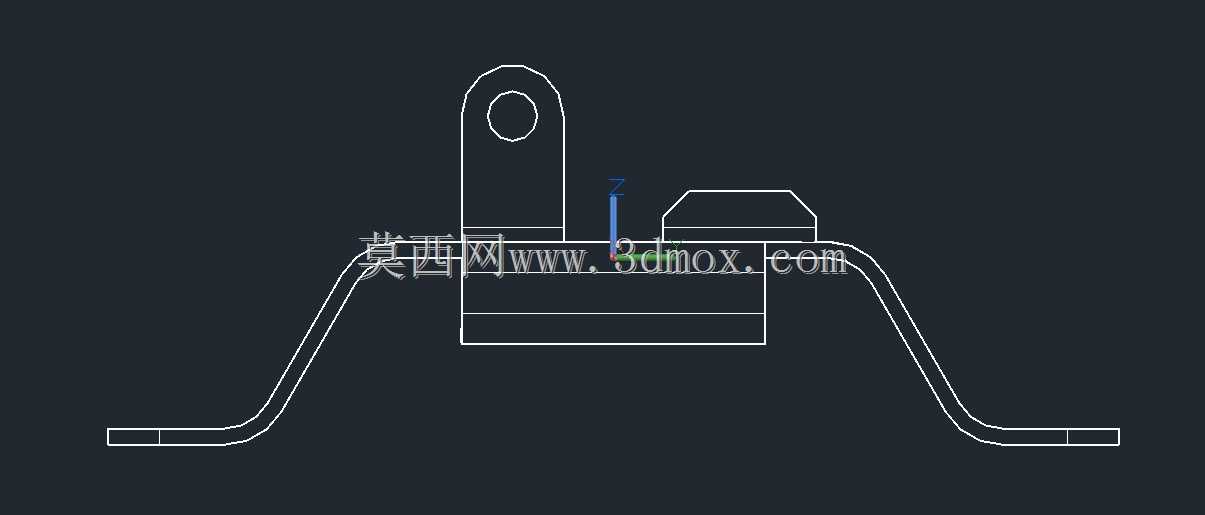

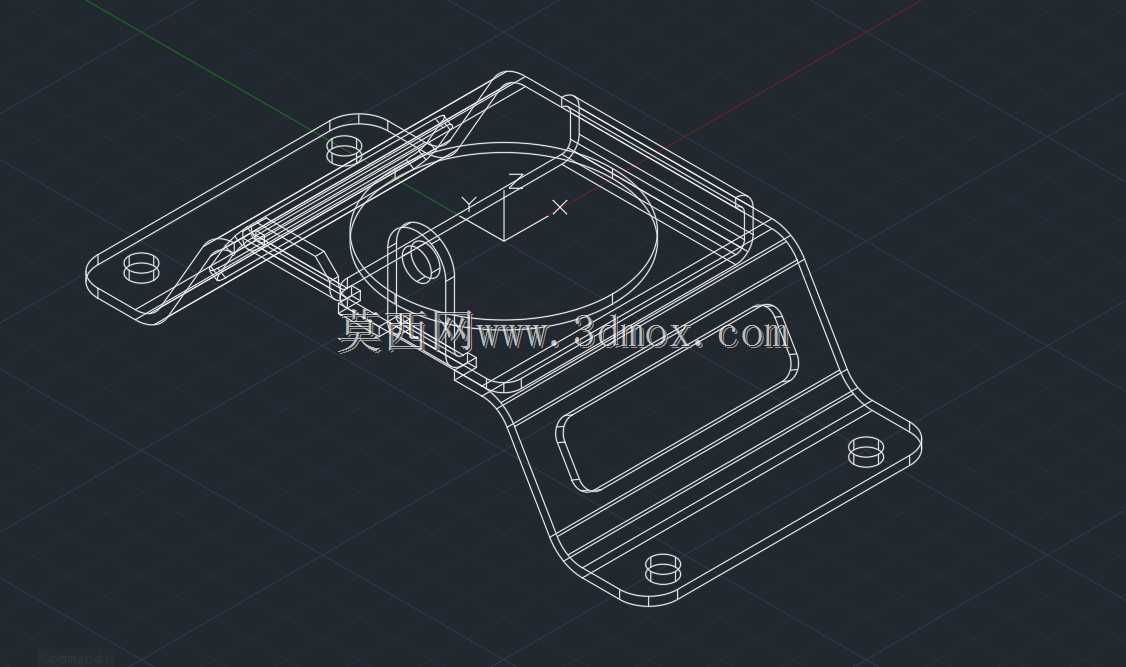

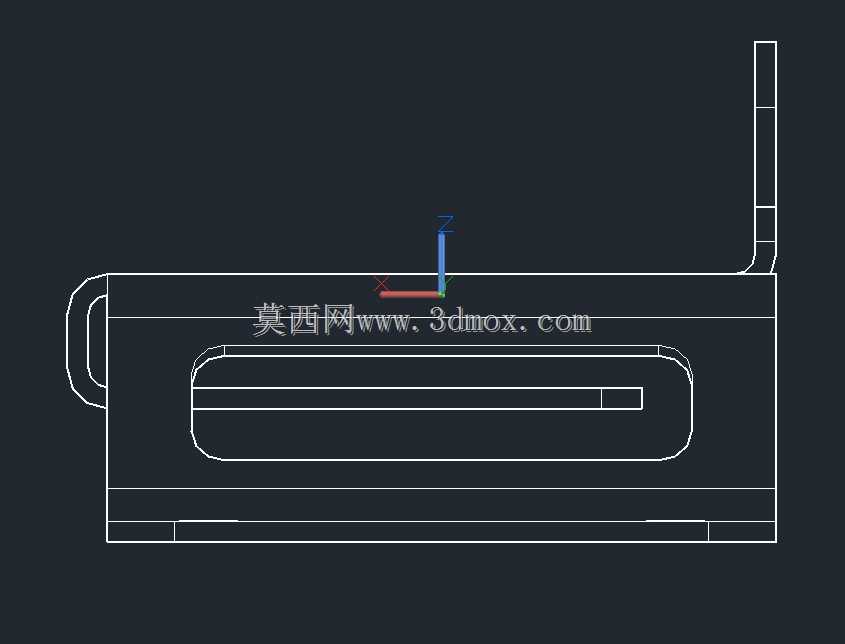

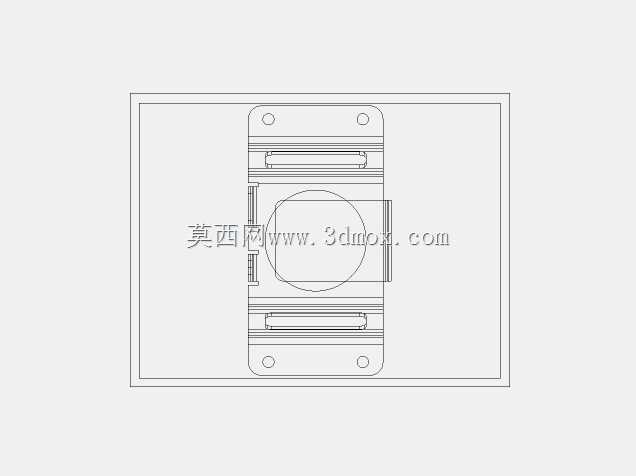

　　在中小功率工频电源变压器的配套安装场景中，这类钣金支架是连接变压器本体与设备安装基面的核心承载构件，常见于工业控制机柜、低压配电模组、小型机电设备的内置电源单元中，承担着固定变压器、隔绝安装面振动、预留接线操作空间的实际作用，区别于型材拼接的安装支座，一体折弯成型的钣金支架在批量生产一致性、安装公差适配性上更具优势，能适配自动化产线的快速装配需求。从结构功能来看，支架中部的圆形下沉区域是变压器铁芯底座的定位安装位，设计时预留的环形贴合面能与变压器底部的安装凸缘完全贴合，避免变压器工作时因矽钢片振动产生的异响传递到设备壳体上；两侧向外延伸的带孔安装耳是与设备基面的连接部位，每个安装耳上设置的沉头安装孔，可让固定螺丝的头部完全沉入板面以下，不会在安装面形成凸起干涉，同时安装耳的折弯角度经过反复校核，能保证支架安装后变压器本体与安装基面保持平行，避免长期受力不均导致的铁芯变形。

　　支架侧面的镂空减重槽并非单纯为了减少材料用量，其尺寸经过受力仿真验证，在保证支架整体抗扭、抗弯强度满足变压器重量承载要求的前提下，既可以降低支架自身重量，也能为变压器侧面的接线端子预留操作空间，方便工人在设备装配时完成电源线、输出线的接线作业，同时镂空结构还能提升变压器工作时的空气流通效率，辅助降低变压器的工作温升。从设计思路上看，这类支架采用等厚薄钢板折弯成型，所有折弯处的内R角与板材厚度匹配，避免折弯时出现板材开裂的问题，所有安装孔的孔位公差按照IT12级精度控制，既能适配变压器底座的安装孔位偏差，也能抵消设备安装基面的加工误差，降低装配时的孔位对位难度；支架上的小尺寸翻边孔是辅助定位结构，在变压器与支架预装时可以起到临时定位作用，不需要额外的工装夹具就能完成预装定位，提升装配效率。

　　在安装边界尺寸上，支架的整体外轮廓尺寸适配常见的EI型、CD型中小功率电源变压器的安装尺寸，两侧安装耳的孔距符合常规工业设备的电源安装位通用孔距规范，不需要在设备壳体上重新打孔就能直接替换原有支架；支架的折弯高度经过严格计算，安装后变压器底部与设备基面之间预留的间隙，既可以容纳变压器底部的接线焊点，避免焊点与金属基面接触造成短路，也能预留足够的走线空间，让电源线可以从支架侧面的空隙引出，避免线缆被支架边缘压破绝缘层。实际应用中，这类支架的表面通常会做镀锌或者喷塑处理，提升抗锈蚀能力，适配工业环境下的长期使用需求，支架的边角位置都做了倒钝处理，避免装配时划伤工人手部或者破坏线缆绝缘层；在结构强度校核时，需要按照变压器自重的1.5倍做静载测试，保证支架在设备运输、移动过程中不会出现变形、断裂的问题，同时支架的固有频率避开变压器的工作振动频率，避免出现共振放大振动噪音的问题。

　　对于结构设计从业者来说，这类钣金支架的建模过程需要重点关注折弯扣除值的准确设置，保证展开后的板材下料尺寸准确，减少折弯后的尺寸偏差，同时所有的安装孔位需要与变压器的实际安装尺寸做匹配验证，避免出现孔位错位无法装配的问题；在选型适配时，需要根据变压器的实际重量、安装尺寸选择对应厚度板材制作的支架，避免因板材过薄导致承载不足，或者板材过厚造成材料浪费、安装空间不足的问题。
