奥迪汽车多辐条亮面轮毂三维设计作品

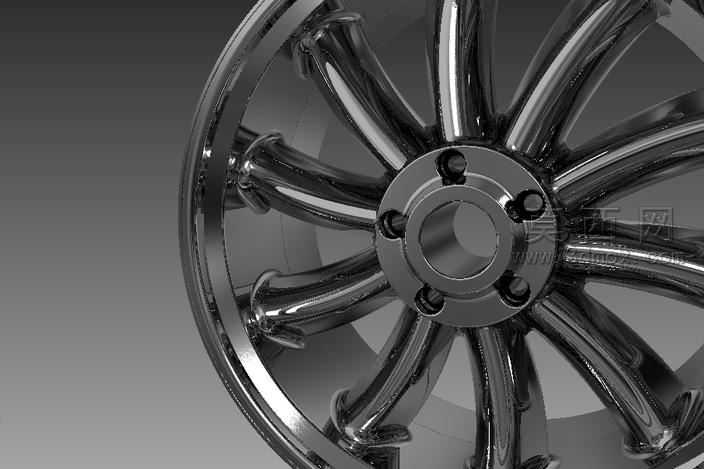

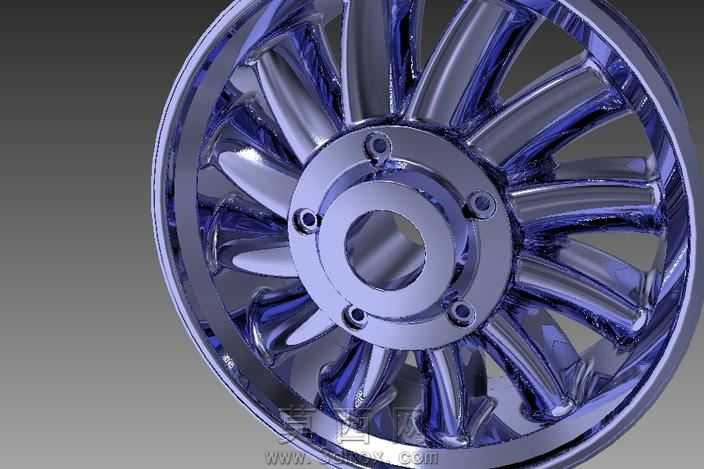

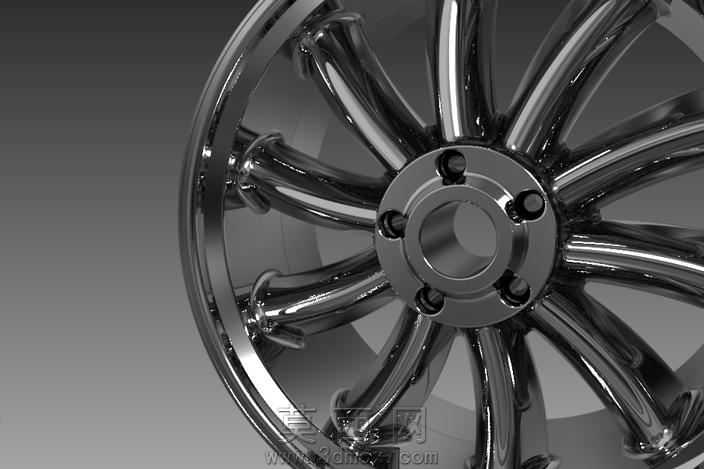

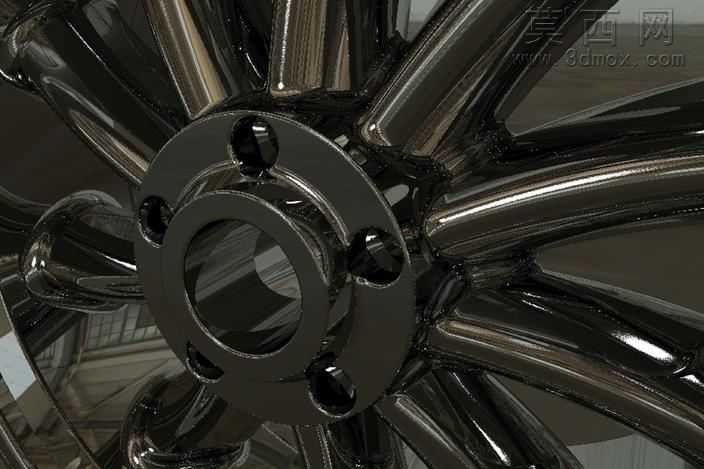

本作品为奥迪车型适配的多辐条轮毂三维设计成果，建模阶段依托参数化建模逻辑搭建整体结构，首先以轮毂中心安装基准面为定位原点，绘制中心轴孔的截面轮廓，通过旋转特征生成中心安装基座，基座上的五个螺栓安装孔采用圆周阵列方式完成排布，严格匹配实车的螺栓孔距与安装定位尺寸，保证安装位的同轴度与位置精度。轮毂的辐条部分采用多组流线型弯曲结构设计，每根辐条从中心基座向外延伸至轮辋边缘，建模时通过样条曲线勾勒辐条的空间弯曲走向，再以扫掠特征生成单根辐条的实体结构，之后通过圆周阵列完成所有辐条的均匀排布，每根辐条的截面采用渐变式设计，靠近中心基座位置厚度更大以保证结构强度，延伸至轮辋位置逐渐收窄，兼顾力学性能与视觉轻量化效果。轮辋部分采用回转特征生成基础轮廓，再通过布尔运算与辐条、中心基座完成实体合并，轮缘位置做了加厚与圆角过渡处理，避免应力集中问题，同时匹配轮胎安装的标准尺寸规范，保证轮辋与轮胎的配合精度。材质与渲染阶段，针对轮毂的亮面镀铬金属质感做了专项调试，金属材质设置了较高的反射率与适当的粗糙度参数，还原亮面电镀轮毂的镜面反射效果，同时添加了细微的表面划痕与颗粒质感，避免材质表现过于塑料化，渲染时采用工作室三点布光方案，主光源从侧上方打亮轮毂主体结构，勾勒出辐条的弯曲轮廓与金属高光，辅光源补亮暗部细节，环境光添加了柔和的环境反射贴图，让金属表面的反射层次更加丰富真实，最终渲染效果充分展现了这款轮毂的运动感与精致质感。设计过程中充分考虑了轮毂的实际使用需求，在辐条与中心基座、轮辋的连接位置都做了圆角过渡处理，优化应力分布结构，整体造型流畅动感，契合奥迪车型的运动化设计风格，可用于汽车改装方案展示、外观效果验证等场景。
