星形发动机基础结构三维设计作品

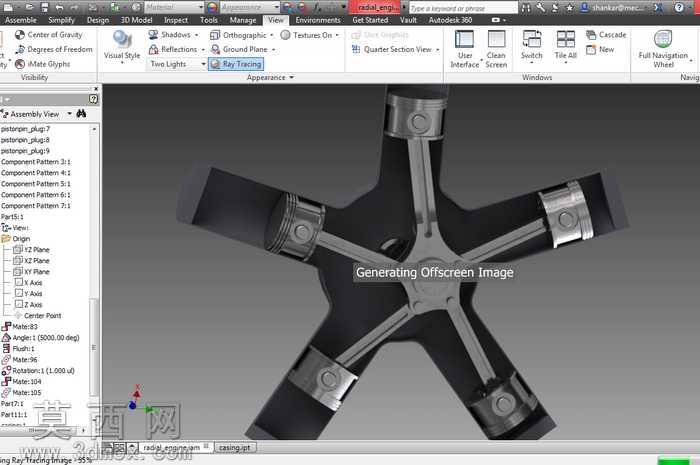

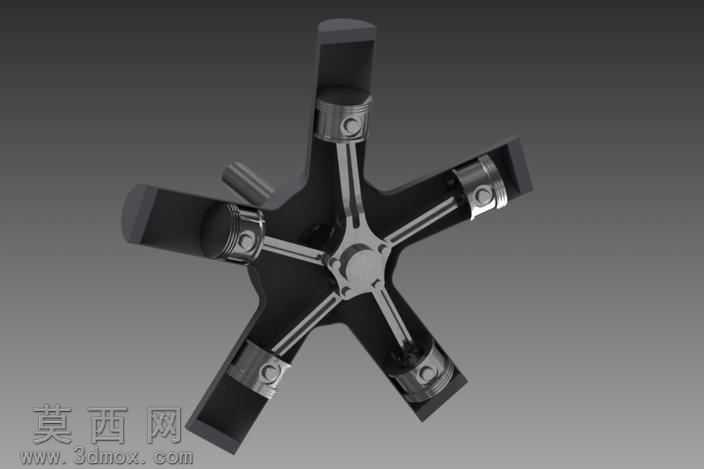

本作品为星形发动机的基础结构三维建模成果，建模阶段依托三维设计软件完成全零件的参数化构建，首先梳理星形发动机的核心传动逻辑，围绕中心曲轴的回转轴线，完成五组呈放射状均匀分布的气缸单元布局，确保每一组气缸的中心轴线与曲轴回转中心的夹角完全一致，保障后续运动仿真的传动精度。零件建模过程中，针对活塞组件，还原了活塞裙部、活塞环槽、活塞销座的细节结构，保证活塞与气缸内壁的配合间隙符合设计逻辑；针对连杆部件，区分了连杆大头与曲轴曲柄销的配合结构、连杆小头与活塞销的连接结构，还原了连杆的传力形态；针对中心曲轴部分，构建了对应五个气缸相位的曲柄结构，匹配星形发动机的做功顺序排布。装配阶段采用自下而上的装配流程，先完成单个气缸单元的活塞、连杆、气缸套的子装配，添加同轴、轴向限位的配合约束，再将五个子装配依次与中心曲轴完成装配约束，保证所有连杆大头能够随曲轴转动完成顺畅的往复传动，无结构干涉问题。渲染阶段开启光线追踪渲染模式，为不同零件赋予差异化材质：气缸主体采用哑光黑色金属材质模拟铸铁缸体质感，活塞、连杆、曲轴部件采用亮银色金属材质，还原钢制机加工零件的表面反光特性，同时调整场景光照参数，通过多光源布局凸显零件的结构轮廓与装配层次，最终生成的渲染图清晰呈现了星形发动机的放射状布局特征，直观展示了这类发动机的核心传动结构与工作形态，能够作为星形发动机基础原理学习的直观参考模型，帮助理解这类特殊布局发动机的动力传递路径与零件配合关系。
