隐藏式磁吸触发抽屉锁具结构设计

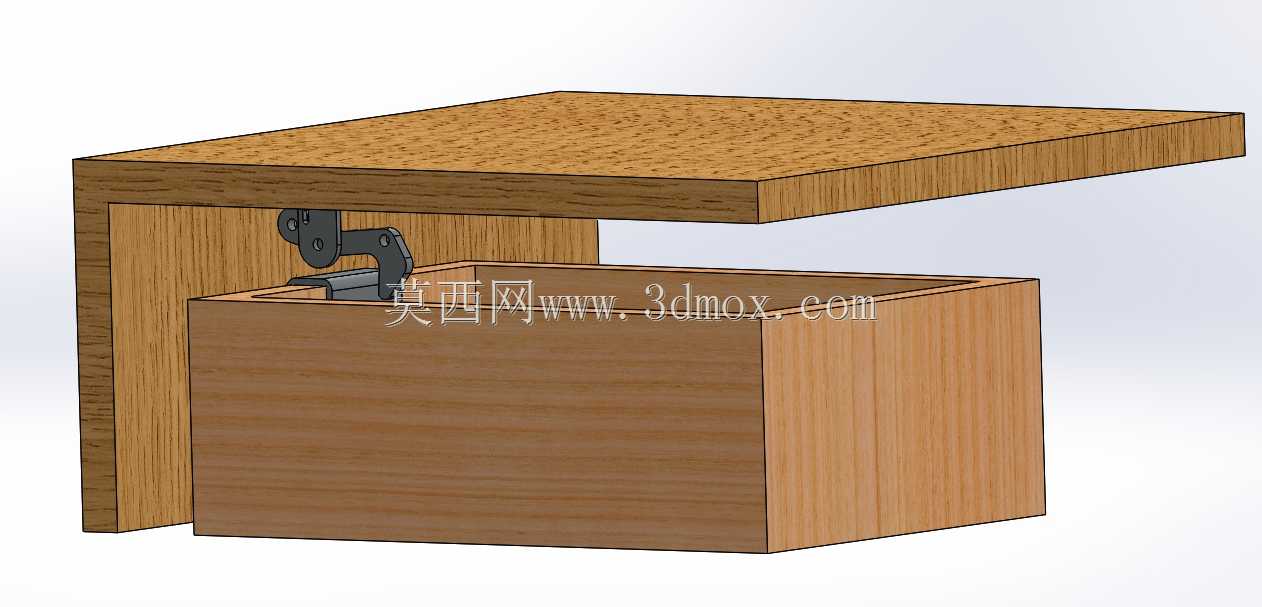

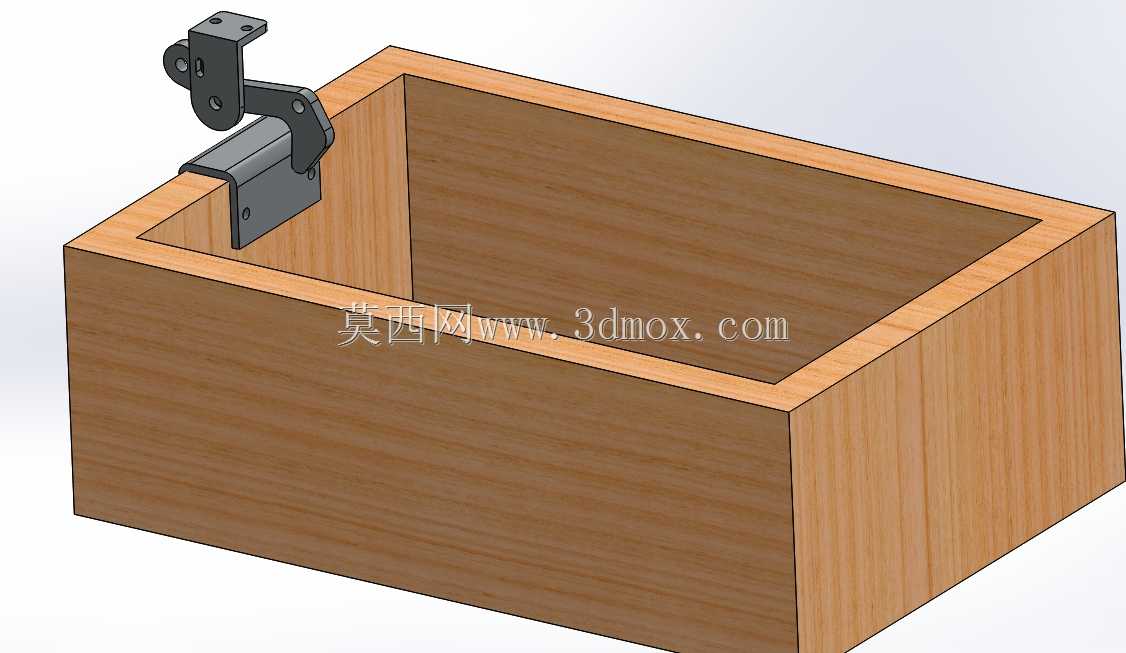

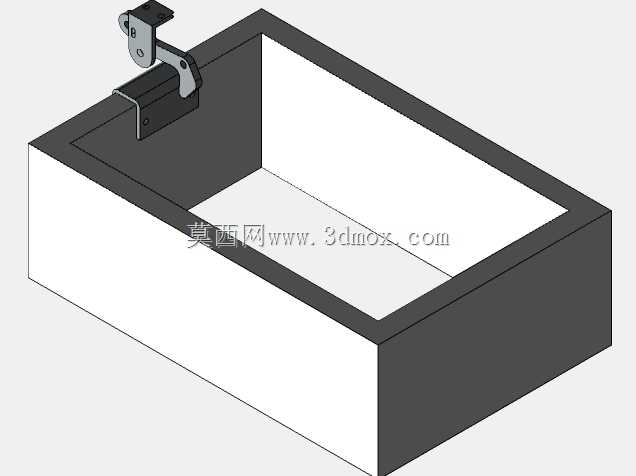

　　这款暗装式抽屉锁止结构，主要适配定制柜体、隐藏式储物格、嵌入式收纳单元的私密防护需求，在民用定制家具、商用保密储物、展厅隐藏展柜场景中都有较高的适配性，相比传统外露式锁具，它完全隐藏在柜体与抽屉的连接缝隙内，外部无任何锁孔、拨片等外露操作部件，不会破坏家具外观的整体性，也能避免外力撬动锁具外露结构导致的锁止失效。从功能实现逻辑来看，这套结构采用磁吸触发的解锁原理，锁止状态下，铰接式锁舌卡入抽屉侧板的限位槽内，将抽屉完全锁止在闭合位置，日常推拉抽屉无法直接开启；当带有对应磁通量的磁块放置在柜体顶板对应触发位置时，锁舌内部的磁吸部件受到磁力牵引，克服内置复位弹簧的弹力绕铰接轴转动，脱离抽屉侧板的限位槽，此时抽屉即可正常拉开，移除磁块后，复位弹簧带动锁舌自动回弹到锁止位置，抽屉推回闭合时，锁舌接触抽屉侧板的导向斜面会自动下压，待抽屉完全到位后卡入限位槽完成自动锁止，无需额外操作。

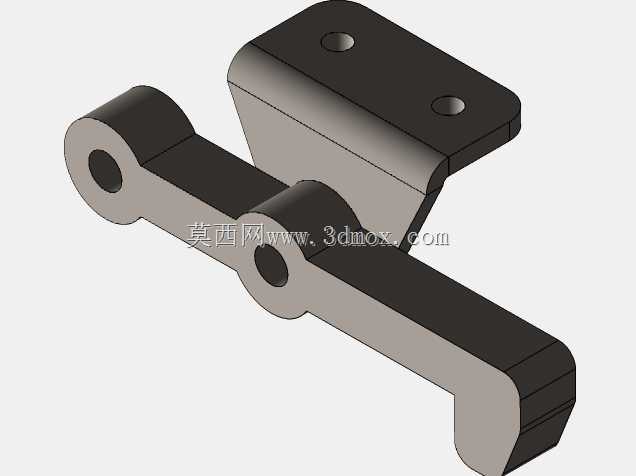

　　设计过程中首先要考虑安装边界的适配性，整套锁具的安装厚度控制在12mm以内，完全可以嵌入15mm厚度以上的柜体侧板与抽屉侧板之间的预留间隙，不需要额外在板材外侧开孔，仅需在抽屉侧板对应位置铣出深度3mm的限位卡槽，在柜体侧板对应位置开出锁体的嵌入式安装槽即可，不会破坏板材的外侧饰面。锁体的铰接转轴采用耐磨POM材质衬套，长期反复开合不会出现转轴磨损松旷的问题，复位弹簧的弹力经过反复调校，既不会因为弹力过大导致磁吸触发需要的磁力过高、操作费力，也不会因为弹力过小导致锁舌无法可靠卡入限位槽、出现锁止失效的情况。

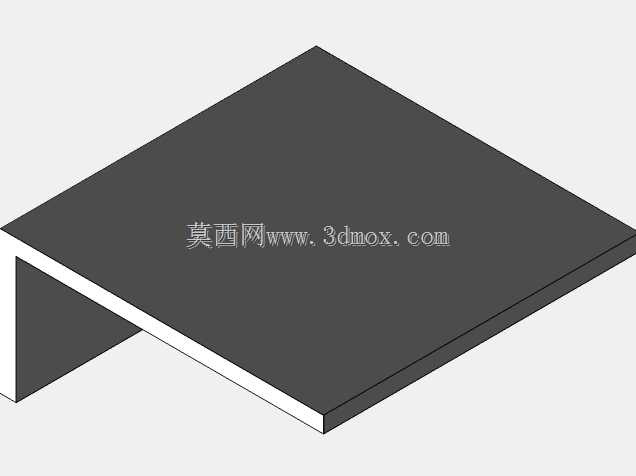

　　触发区域的位置设计在柜体顶板距离前缘50mm的居中位置，这个位置既方便用户手持磁块快速定位触发，也不会因为日常放置物品时的普通铁制物件意外触发解锁，触发所需的磁块采用钕铁硼强磁材质，直径15mm厚度5mm的规格即可提供足够的磁吸力，隔着20mm厚度的木质板材依然可以可靠触发锁舌动作。结构的外形尺寸经过优化，锁体主体长度45mm、宽度28mm，安装时不需要对柜体结构做大规模改动，适配市面上绝大多数18mm厚度板材的定制柜体，不管是实木板材、颗粒板材还是多层复合板材都可以安装使用。

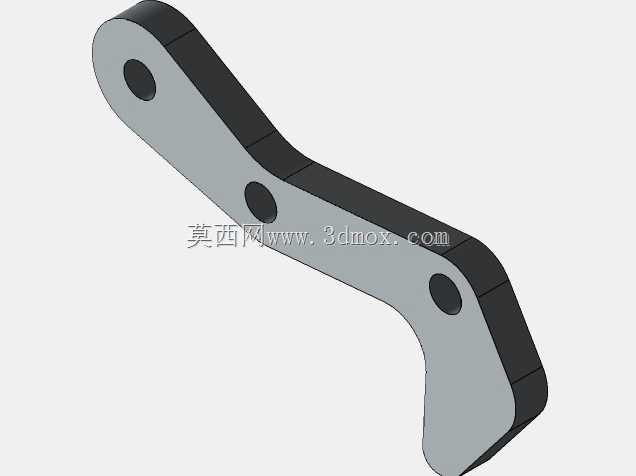

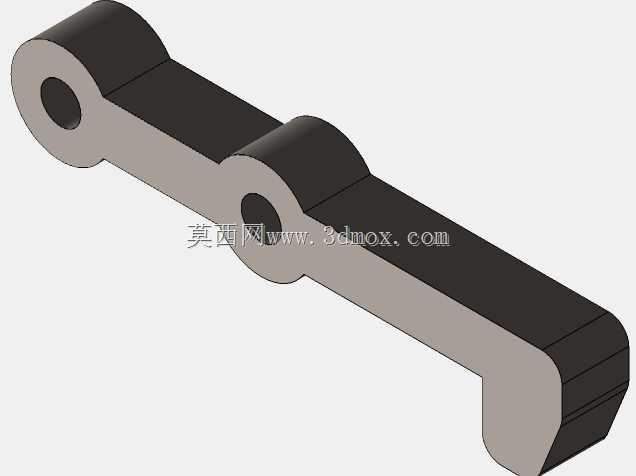

　　在实际使用场景中，这类隐藏锁结构常被用于客厅电视柜的隐藏储物格、卧室衣柜的私密收纳抽屉、书房书桌的贵重物品存放格，以及商业空间的展柜隐藏储物区域，相比传统的钥匙锁、密码锁，它不需要携带钥匙，也不需要设置密码，仅需配套的磁块即可解锁，操作更加便捷，同时因为外部无任何操作部件，防盗撬性能也优于传统外露锁具。设计时还考虑了容错空间，锁舌的卡入深度设计为4mm，即使抽屉安装存在±1mm的位置偏差，锁舌依然可以可靠卡入限位槽，不会出现因为安装误差导致锁不上的问题；锁舌的接触边缘都做了R1.5的圆角处理，长期开合过程中不会刮蹭板材表面，也不会因为锐角磕碰导致锁舌变形。整套结构的运动部件没有复杂的传动结构，仅靠铰接转动与弹簧复位实现功能，故障率极低，日常使用不需要额外维护，使用寿命可以达到万次以上的开合循环，完全满足民用家具与商用展柜的长期使用需求。安装时需要注意锁体的安装方向，锁舌的导向斜面必须朝向抽屉推入的方向，才能实现抽屉推回时自动锁止的功能，触发位置的标记可以在柜体顶板内侧做隐形标记，方便用户快速找到触发点，同时外部完全看不到标记，保证外观的整洁性。
