仿蜗牛滑动式位移测量辅助工装结构

　　这款仿蜗牛形态的滑动式测量辅助构件，最初的设计出发点是解决垂直安装工件的端面偏移量精准检测难题，日常车间做形位公差检测时，经常遇到被测件垂直固定、常规表架无法稳定贴合测量基准面的情况，尤其是小批量机加工件的垂直度、端面跳动抽检，反复搭表架找正的时间往往比实际测量耗时还长，这款构件就是针对这类场景做的适配结构。从实际使用场景来看，它可以直接卡在Intel系列CPU散热风扇这类带平直安装导轨的构件上做滑动检测，也能适配宽度8x4x3规格的微型滚珠导轨副，沿着导轨面做无卡滞滑动，测量过程中不需要额外打表架固定座，靠自身的仿形卡合结构就能贴紧基准面，配合千分表就能直接读出被测面的偏移数值。

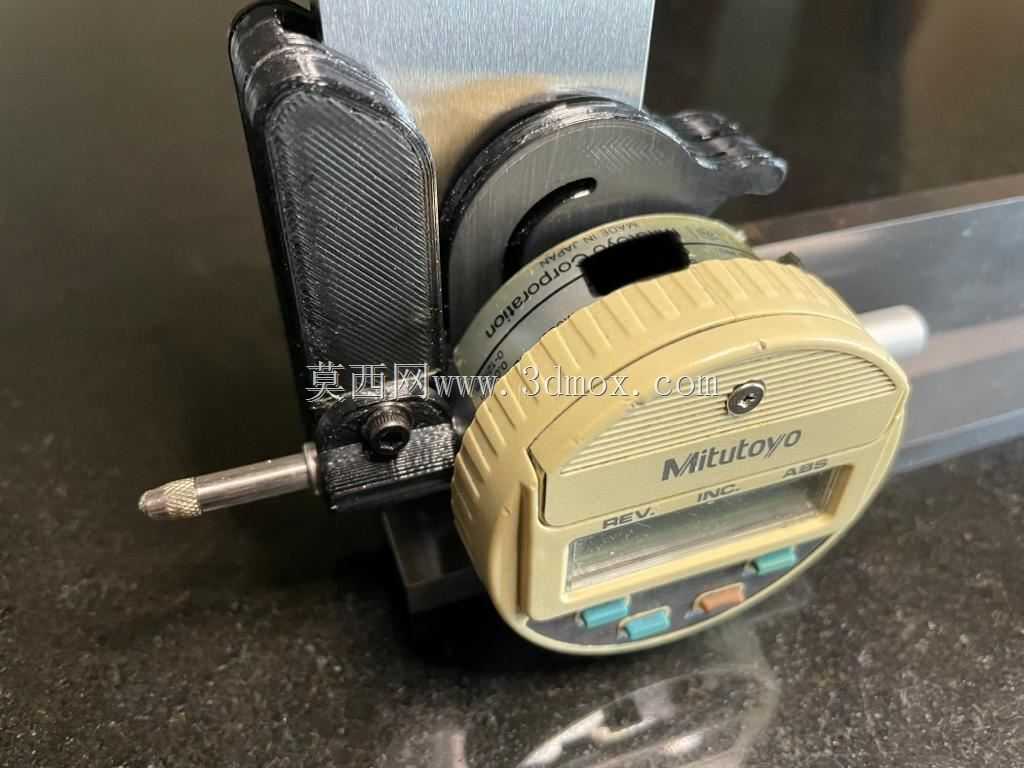

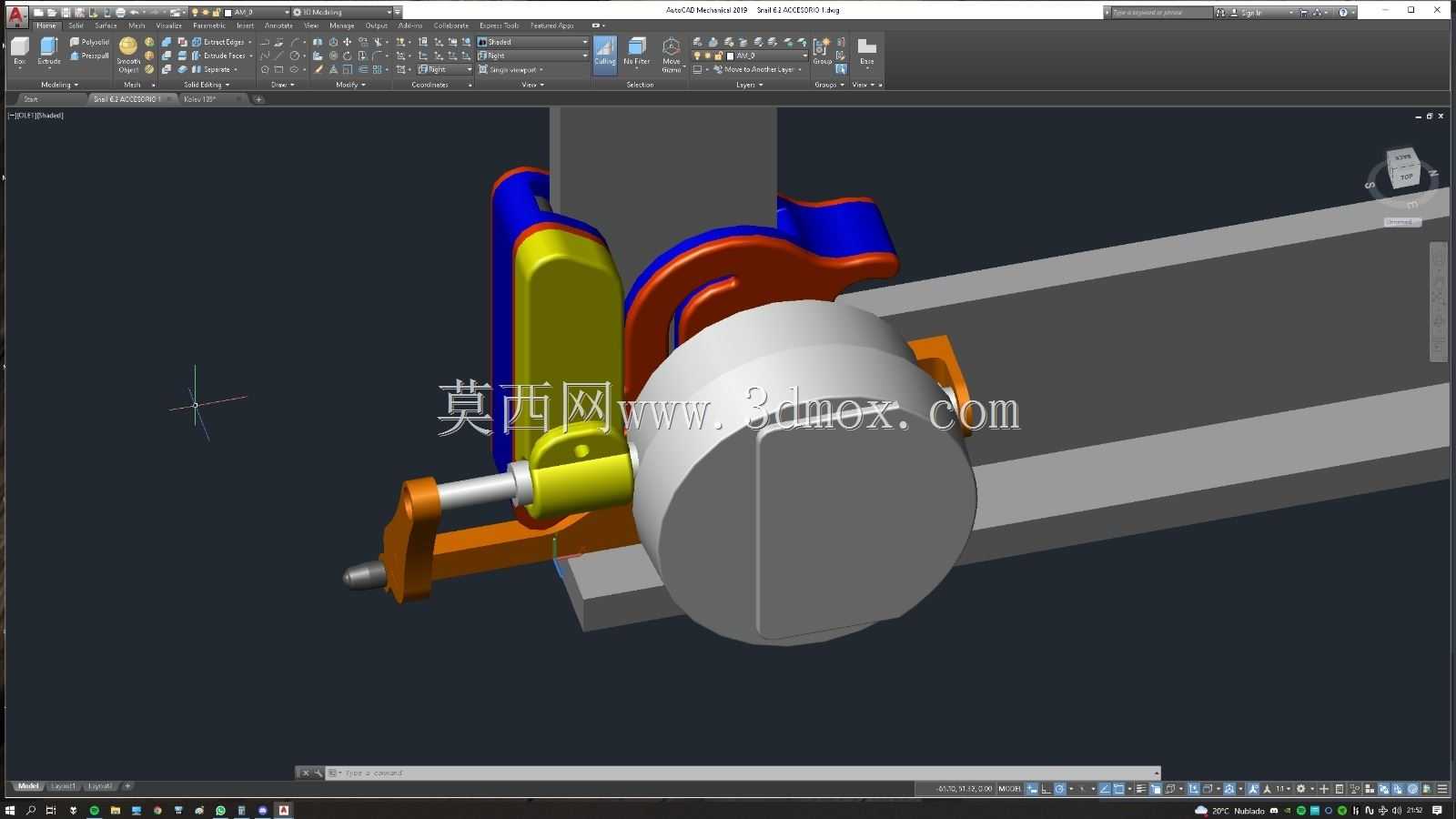

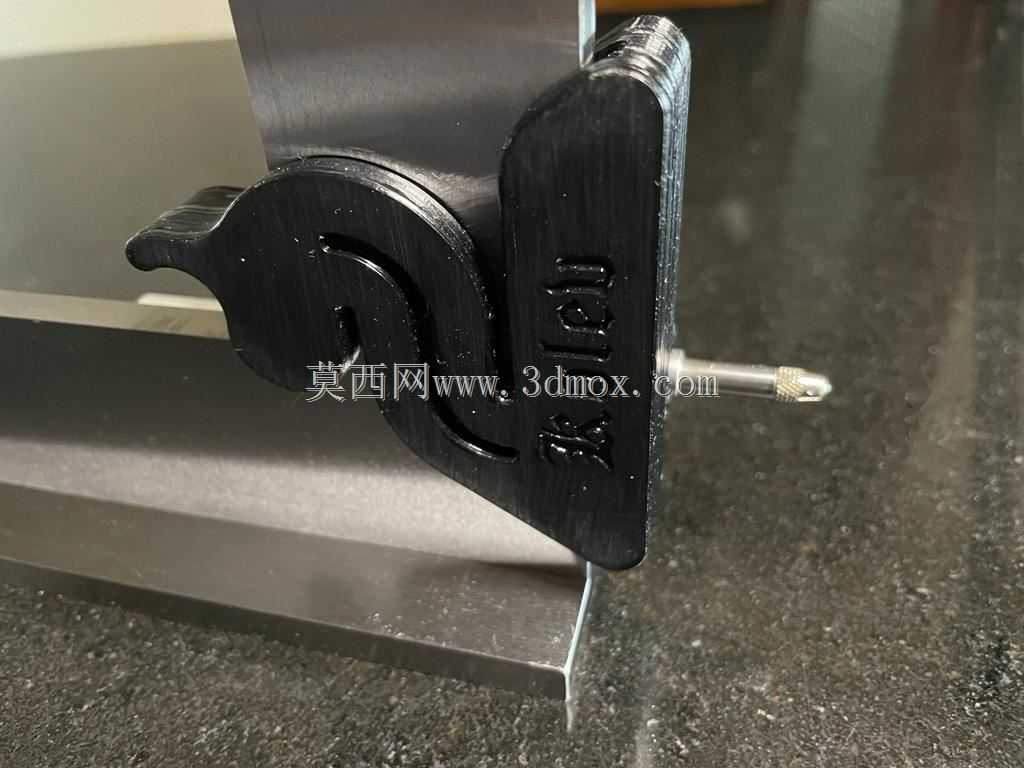

　　结构设计上，主体的圆弧仿蜗牛壳部分是握持与配重区域，做了等壁厚的圆弧过渡，既保证手持推动时的受力均匀，也避免滑动过程中出现重心偏移导致的测量误差；前端的卡合爪做了两级限位，第一级是和导轨侧面贴合的平直定位面，表面粗糙度控制在Ra1.6以内，保证滑动时的导向精度，第二级是带弹性让位的压片，能适配不同公差带的导轨安装间隙，不需要额外锁紧就能保持滑动时的预紧力，不会出现窜动。中间的黄色套筒部分是千分表安装位，内径适配MITUTOYO IDC-1012B型号百分表、千分表的测杆安装尺寸，侧壁带紧定螺钉孔，安装测具时可以直接锁紧，测杆伸出长度可以根据被测面的距离灵活调整，不需要额外加接长杆。

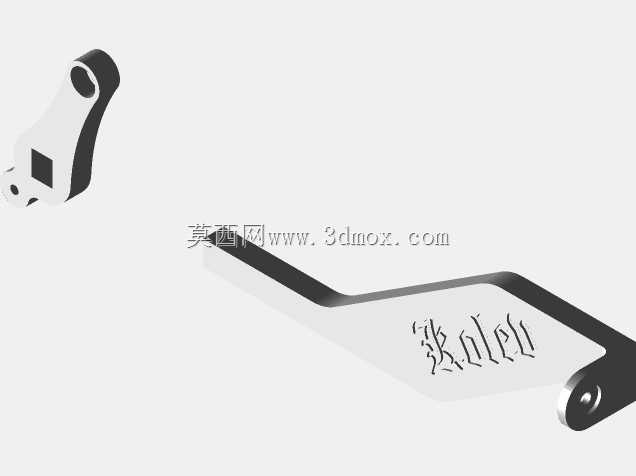

　　尾部的橙色弯折结构是限位挡块，滑动到导轨端点时会自动卡止，避免整个构件从导轨端脱落，同时挡块的接触面做了聚氨酯缓冲垫，碰撞时不会损伤导轨端面的加工面。尺寸边界上，整个构件适配300x200mm量程的HELIOS-PREISSER ART.0370107直角尺做安装校准，自身最大轮廓尺寸控制在120mm长度范围内，安装到导轨上之后，横向突出导轨面的距离不超过45mm，不会和周边的安装构件、散热鳍片产生干涉，哪怕是机箱内部这类狭窄空间里的导轨面检测，也能顺利放进去操作。构件的打印加工适配PET-G类工程塑料，壁厚设置在2.5mm，既保证足够的结构刚性，推动时不会产生形变影响测量数值，也控制了整体重量，长时间手持操作不会产生疲劳。

　　滑动接触面做了0.2mm的让位间隙设计，不需要额外添加润滑脂就能在金属导轨面上顺畅滑动，不会出现卡顿或者咬死的情况，日常维护只需要定期擦拭接触面的金属切屑即可，不需要复杂的保养流程。实际测试下来，在常规机加工车间的环境下，配合千分表使用时，重复测量的误差可以控制在0.01mm以内，完全满足一般机加工件的形位公差检测要求，相比传统的磁性表架架设方式，在平直导轨类构件的端面偏移检测场景下，准备时间能缩短70%以上，尤其是批量检测同规格导轨上安装的工件垂直度时，不需要每次都重新找正表架位置，只需要把这个构件卡到导轨上，推动到被测位置就能直接读数，大幅提升现场检测的效率。另外这个结构也可以做拓展使用，把前端的卡合爪更换成不同的轮廓，就能适配圆形导轨、T型槽等不同的安装基准面，主体的表座安装部分不需要改动，有很强的场景适配性。
