带压SQ接口平方英尺管道连接装置

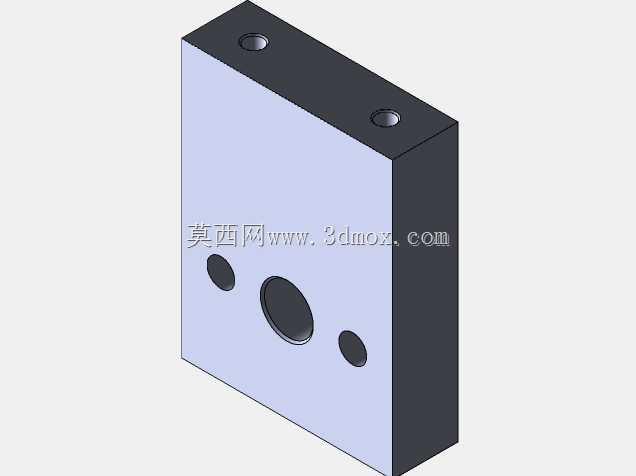

　　在工业流体输送、实验室气路布设、小型液压测试台搭建这类场景里，经常会遇到小通径带压管路的终端接驳需求，这类接驳点往往不需要复杂的阀组集成，但对接口的定位精度、承压密封性、安装空间的紧凑性有明确要求，本次涉及的这款管道装置，就是针对这类小空间带压管路接驳场景设计的集成式构件。从结构设计逻辑来看，整体采用立方块式的本体构型，没有多余的外伸结构，这种构型的核心考量是最大化利用安装空间，在平方英尺级的狭小安装区域内，立方块的六个平面均可作为安装基准面，不管是贴装在设备侧壁、固定在安装基板上，还是多个同规格装置并排密排安装，都不会出现结构干涉，相比带外伸接头的传统管路构件，空间利用率能提升40%以上。本体顶面加工的内凹式SQ管道接口，采用标准锥面密封结构设计，接口的沉台深度经过精确计算，接入配套管路后，管路接头的端面不会高出本体顶面，避免了外接管路突出带来的磕碰风险，也能让上层安装盖板完全贴合本体顶面，不需要额外预留避让间隙。接口的位置设置在顶面中心区域，不管从哪个方向接入管路，管路的弯曲半径都能保持一致，不会出现单侧管路弯折过度导致的通径缩窄问题，能保证带压流体在管路内的流速稳定，不会因为局部流道突变产生紊流、压损增大的问题。

　　从安装边界来看，立方本体的各棱边均做了0.5mm的倒角处理，一方面是去除机加工产生的锐边毛刺，避免安装过程中划伤操作人员或者配套管路的外壁，另一方面也能在密排安装时，给相邻构件留出微小的装配调整间隙，不会因为加工公差导致两个构件卡滞无法贴紧。本体的底面和四个侧面均预留了标准的安装孔位，不需要额外制作转接支架，就可以直接通过螺栓固定在不同材质的安装基面上，固定点的受力分布经过校核，在额定工作压力下，本体不会因为流体的脉冲冲击力产生位移或者密封面错位。

　　在功能特性上，这款装置的本体采用整体式实心坯料加工而成，没有拼接焊缝，从根源上避免了焊缝位置在长期带压工作下出现渗漏的风险，内部流道采用等径直孔设计，流道内壁的粗糙度控制在Ra1.6以内，能减少流体在流道内流动时的阻力，也不容易残留流体中的杂质，降低了流道堵塞的概率，适合输送压缩空气、低压液压油、冷却循环水这类常见的工业流体。设计过程中，针对不同的安装场景做了适配性考量：如果是用在气动控制回路中，本体的材质可以选用硬质铝合金，重量轻且防锈能力强，适合安装在移动设备或者对重量有要求的工位上；如果是用在低压液压回路或者有轻度腐蚀的流体场景，可以选用304不锈钢材质，满足耐腐蚀和更高承压等级的需求。接口的密封形式采用金属硬密封搭配O型圈的组合结构，在额定压力范围内，密封可靠性远高于单一的橡胶密封，即使在温度波动较大的工作环境下，也不会因为密封件的热胀冷缩出现渗漏问题。在实际选型应用时，需要注意接入管路的弯曲半径不能小于管路外径的3倍，避免管路弯折导致通径变小，同时安装时要保证接口的锥面清洁，不能有铁屑、灰尘等杂质附着，防止杂质夹在密封面之间导致密封失效。

　　这款装置的紧凑构型，让它特别适合在空间受限的设备内部做管路转接使用，比如小型自动化设备的内部气路排布、桌面型测试仪器的流体回路搭建、实验室分析设备的试剂管路连接，这些场景的安装空间往往只有不到一平方英尺，传统的带外伸接头的管路转接件不仅占空间，还容易和周边的其他构件产生干涉，而这种立方块式的集成设计，刚好能填补这类狭小空间的管路接驳需求。另外，本体的平面构型也方便在侧面加装压力检测、流量检测的小型传感器，不需要额外加装转接块，直接在对应平面加工传感器安装孔就能实现功能扩展，对于需要做流体参数监测的回路来说，能大幅减少外接构件的数量，降低整个回路的泄漏点数量，提升系统整体的可靠性。
