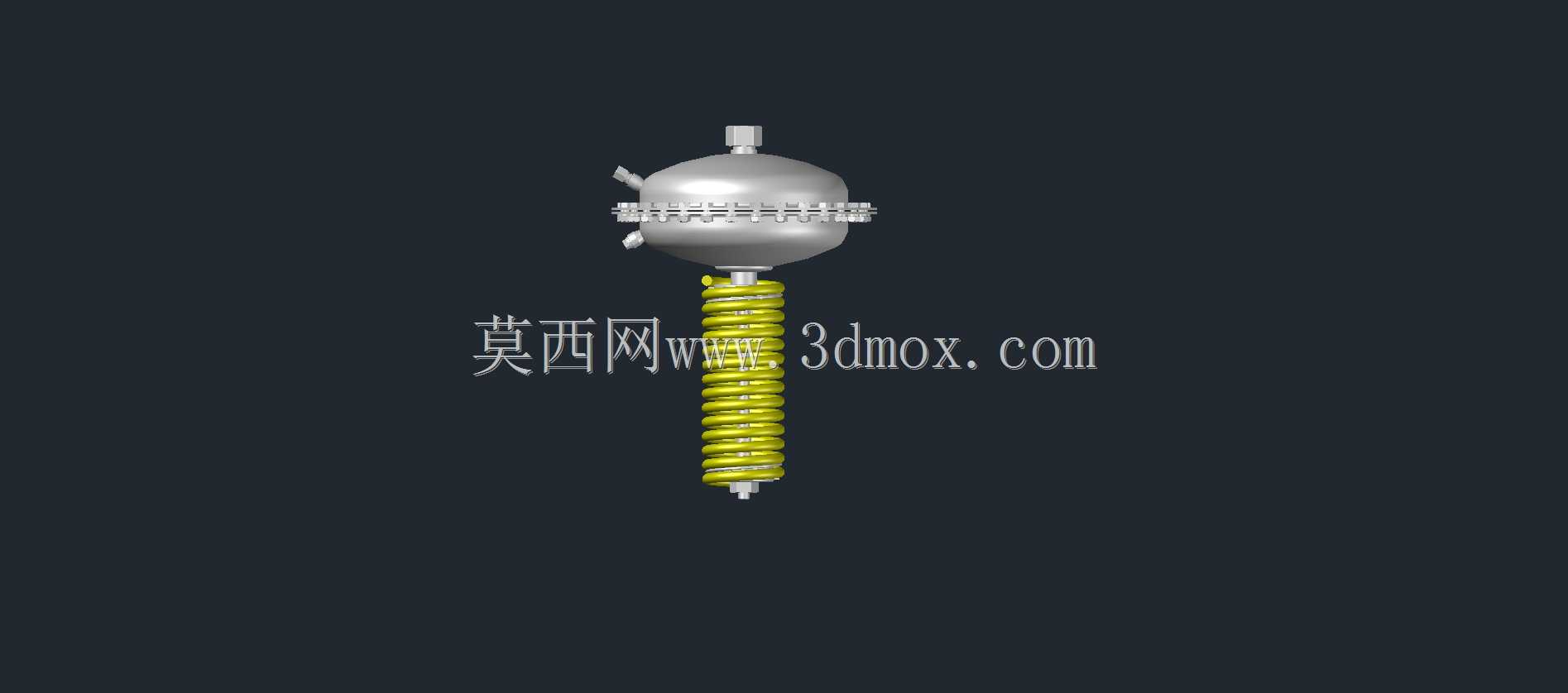

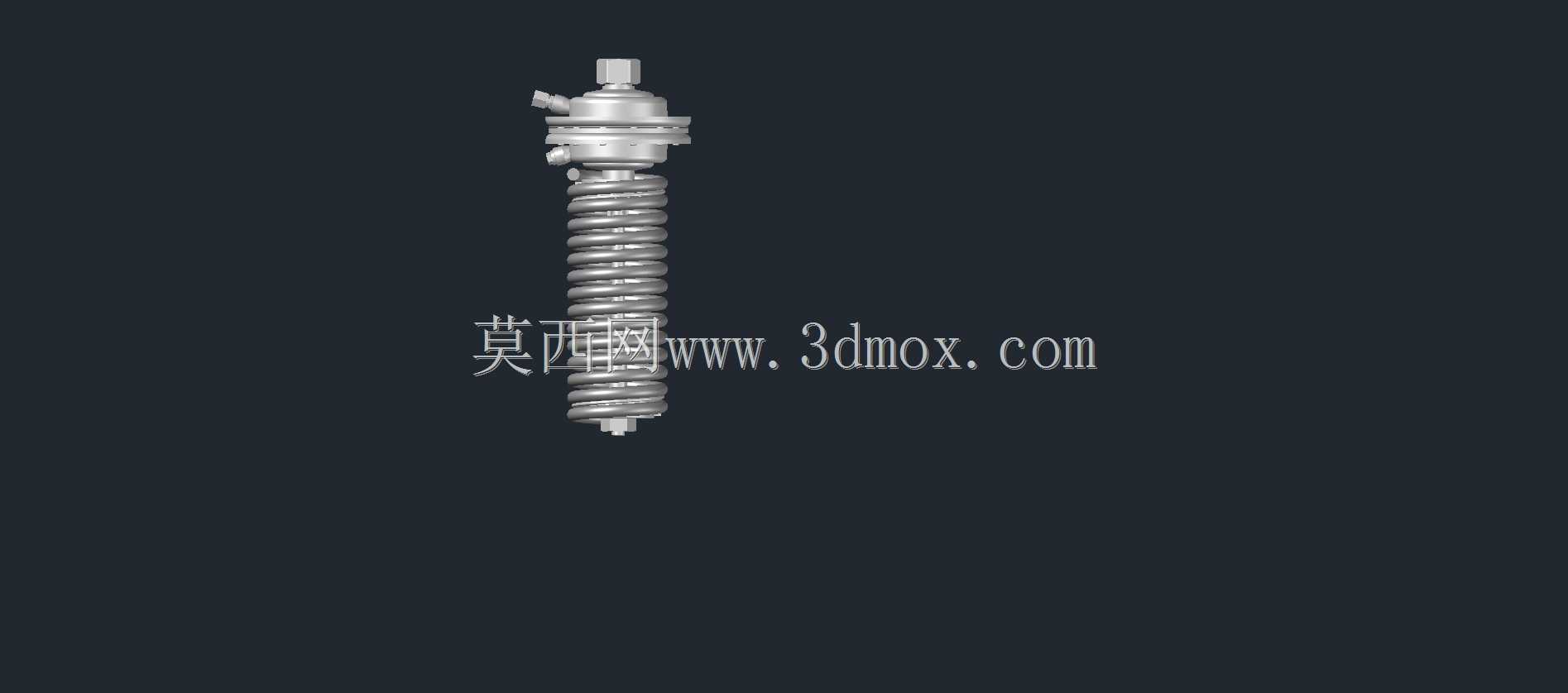

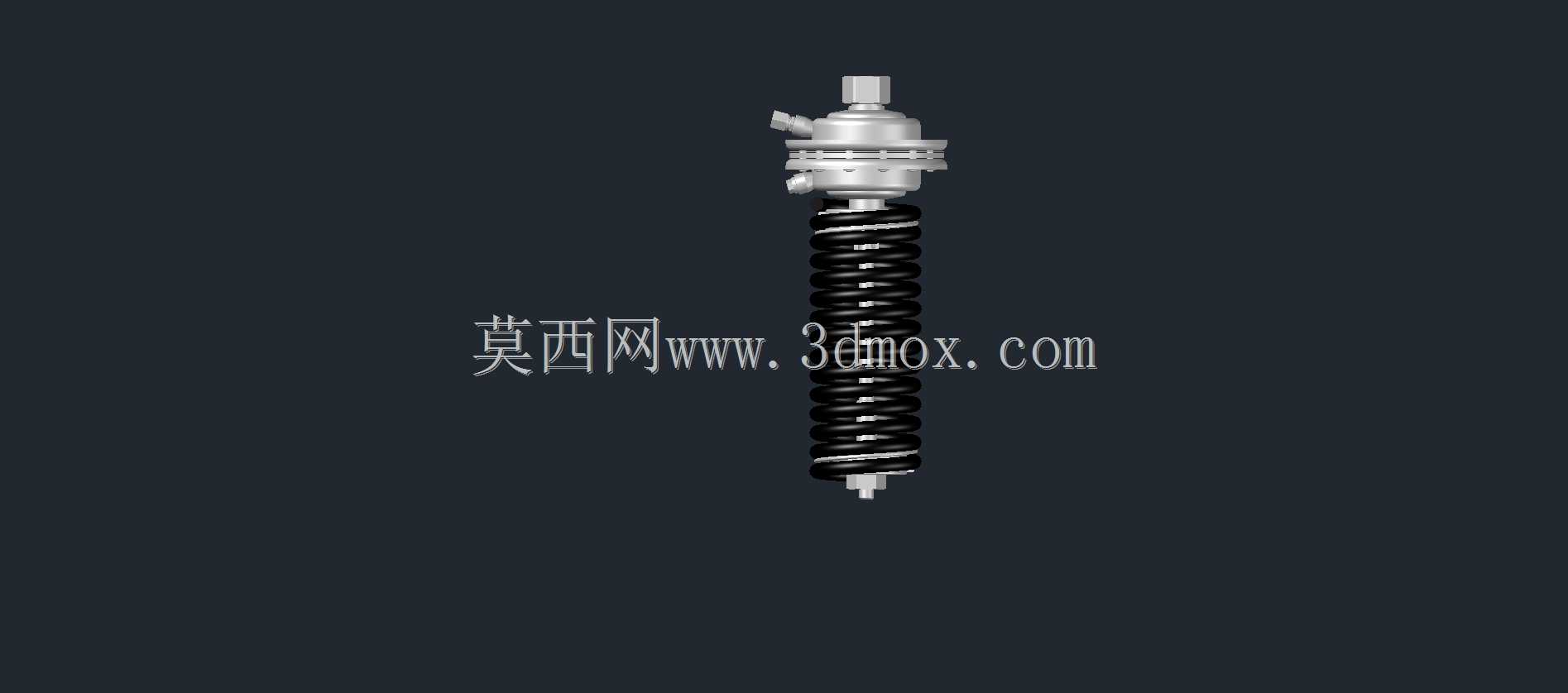

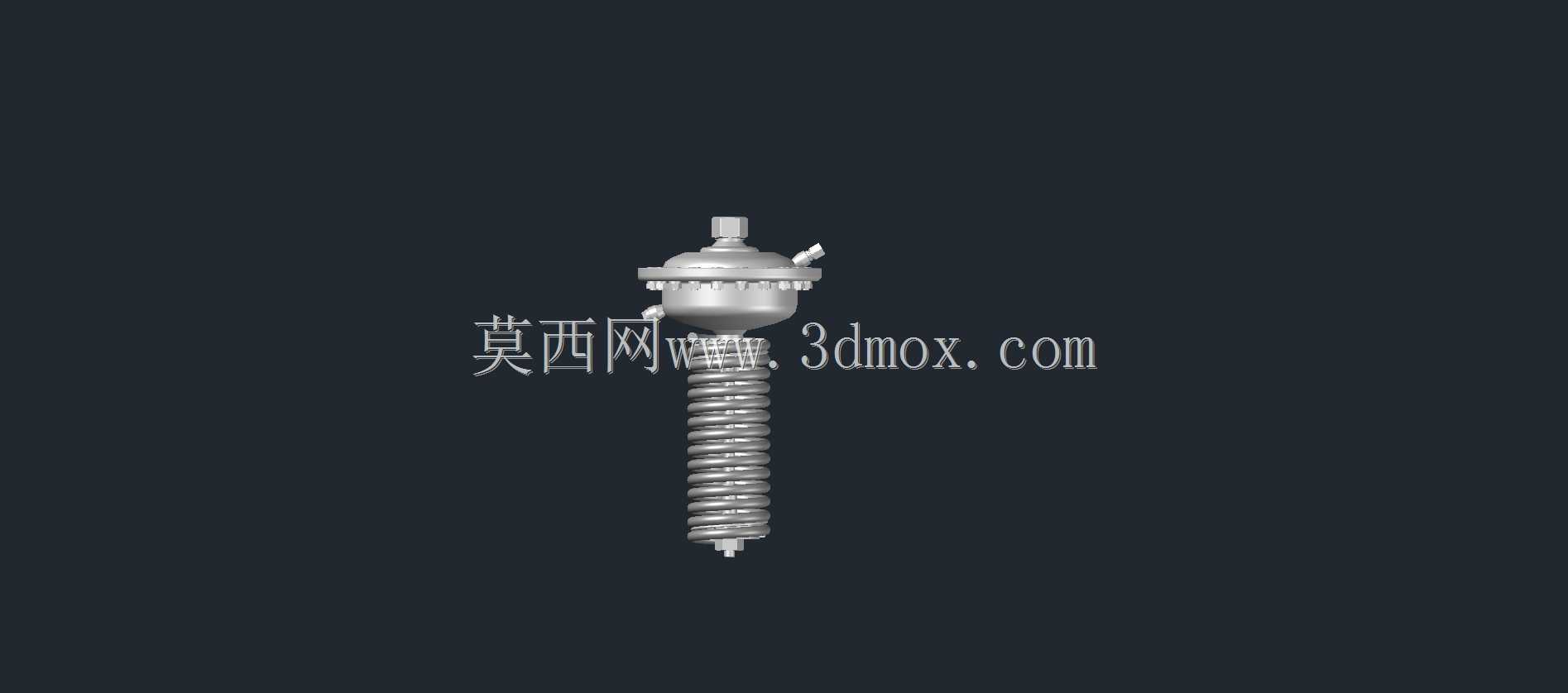

丹佛斯AFA PN16自力式压力调节阀结构

　　在暖通空调、区域供热、工业流体输送管网的压力控制环节，自力式压力调节阀是无需外接动力源即可实现管路压力稳定的核心执行元件，本次呈现的丹佛斯AFA PN16调节单元，正是面向公称压力16Bar工况开发的自力式阀组结构。从实际应用场景来看，这类阀件常部署在换热站二次侧回水、蒸汽管网减压支路、闭式循环水系统的稳压段，替代需要外接电源或气源的调节阀组，在无外部供电的野外泵站、老旧厂区改造项目中适配性极强，能够在介质流经阀腔时，依靠管路自身压力与弹簧预紧力的平衡，自动调整阀芯开度，将阀后或阀前压力稳定在设定区间，避免管网压力波动造成的末端设备超压损坏、流量分配失衡问题。

　　从结构设计思路来看，该阀组采用上部执行机构与下部阀体直连的布局，执行器腔室内置的金属螺旋压缩弹簧是压力设定的核心部件，弹簧刚度经过匹配计算，对应PN16压力等级下的调节行程，弹簧预紧力可通过顶部的调节螺栓进行调整，以此改变压力设定值，无需拆解阀组即可完成现场参数整定。上部执行机构的膜片（或活塞）腔通过引压管与被控压力段连通，介质压力作用在膜片上产生的推力与弹簧力形成动态平衡，当被控压力升高时，推力克服弹簧力带动阀芯上移，关小阀门口径，降低介质通流能力，反之则开大阀芯提升通流量，整个反馈调节过程完全依靠介质自身能量完成，无需额外的控制器、变送器与动力管线，大幅降低了系统的布线与运维成本。

　　从外形尺寸与安装边界来看，该阀组采用立式安装结构，上部执行机构的外径小于下部阀体的连接端尺寸，弹簧段外罩采用金属防护结构，避免现场杂物卡滞弹簧运动部件，整体安装时需要预留上部调节螺栓的操作空间，以及侧面引压管的接管空间，阀体两端的连接尺寸符合PN16压力等级的法兰或螺纹连接标准，可直接与同压力等级的工业管路对接，安装时需保证阀杆垂直于水平面，避免倾斜造成的阀芯卡涩、弹簧偏磨问题。在功能特性上，该阀组的密封结构采用耐温耐老化的密封件，适配水、蒸汽、低粘度油品等常见工业介质，弹簧部件经过防腐处理，可在常规工业环境下长期工作而不出现锈蚀卡滞，阀芯与阀座的密封面经过研磨处理，在关闭状态下可满足对应压力等级的泄漏率要求，调节过程中阀芯的行程与压力变化呈线性对应关系，便于现场调试时快速匹配系统所需的压力参数。

　　在实际选型应用中，这类自力式调节阀需要根据管路的最大流量、工作压力范围、介质温度来匹配对应的弹簧刚度等级，本次的PN16等级结构可覆盖多数民用供热、普通工业循环水的压力工况，建模过程中还原了弹簧的有效圈数、支撑圈结构，执行器壳体的连接螺栓分布、顶部调节结构的细节，以及阀体与执行机构之间的密封连接结构，能够为管路系统的三维布局设计、阀组安装空间校核、运维拆装模拟提供精准的模型支撑，也可作为自力式阀组结构原理演示的教学参考模型，帮助设计人员直观理解这类无源自控阀件的力平衡原理与结构组成。在管路三维布置设计时，可直接调用该模型进行空间干涉检查，确认阀组与周边管道、支架、设备的安全距离，避免现场安装时出现空间不足无法操作调节螺栓、引压管无法布设的问题，同时模型还原的弹簧运动行程也可用于模拟阀组在全开、全关状态下的部件位置，为管路支吊架的布设提供参考。
