多接口法兰连接式工业管路阀箱结构

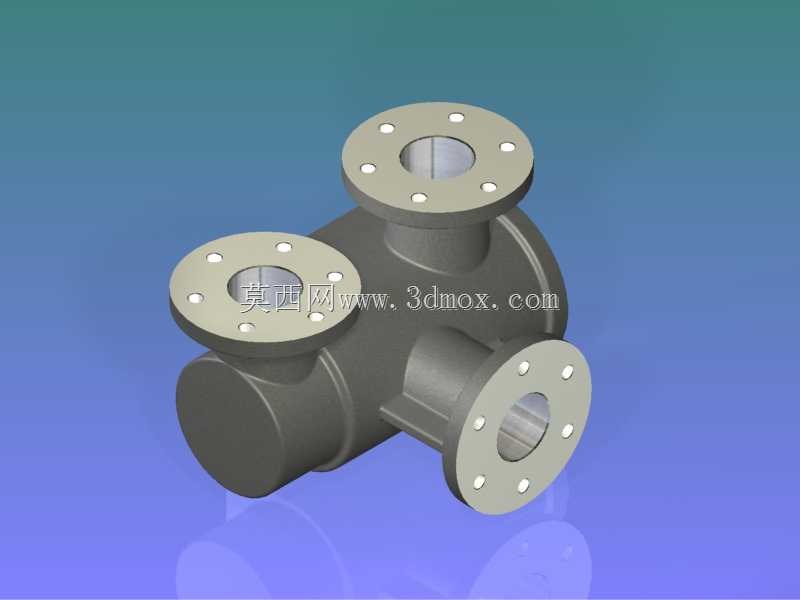

　　在石化输送、市政给排水、工业流体管控等管路系统中，阀箱是承载阀组、衔接多向管路的核心承压构件，这款多接口法兰连接的阀箱结构，正是针对多通路流体换向、阀组集成安装场景设计的承载类部件。从实际工况适配来看，这类阀箱常应用在需要同时对接三路以上管路的节点位置，比如化工车间的介质分配工段、换热站的冷热流体切换节点、长输管线的分支调压处，替代传统多管件拼接的冗余结构，减少管路连接点的泄漏风险，同时压缩阀组安装的占用空间。

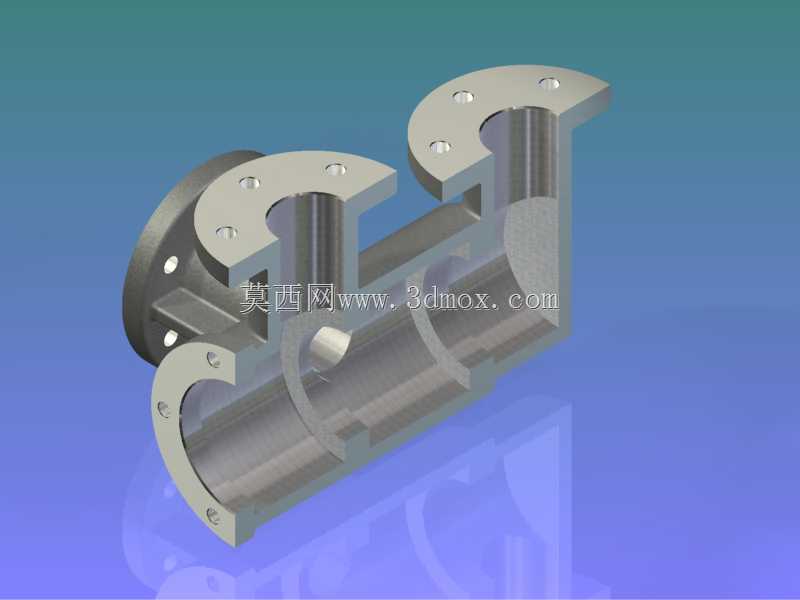

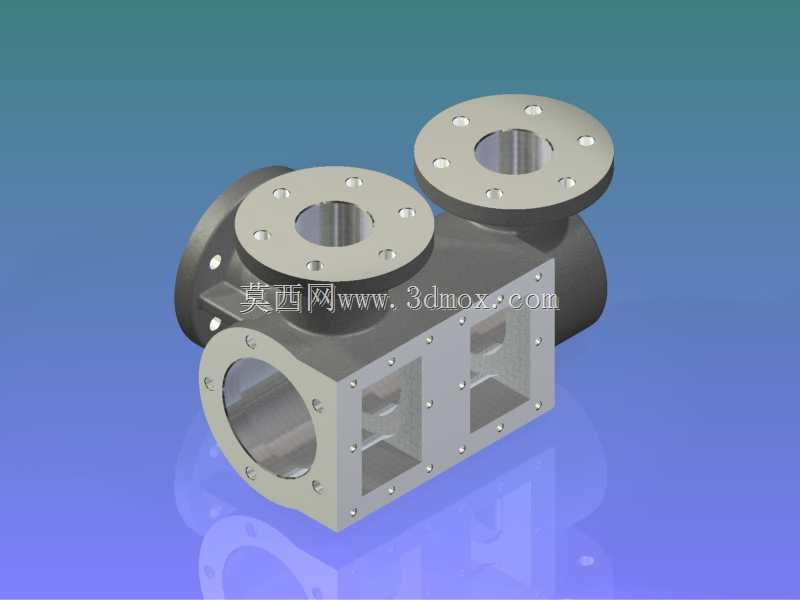

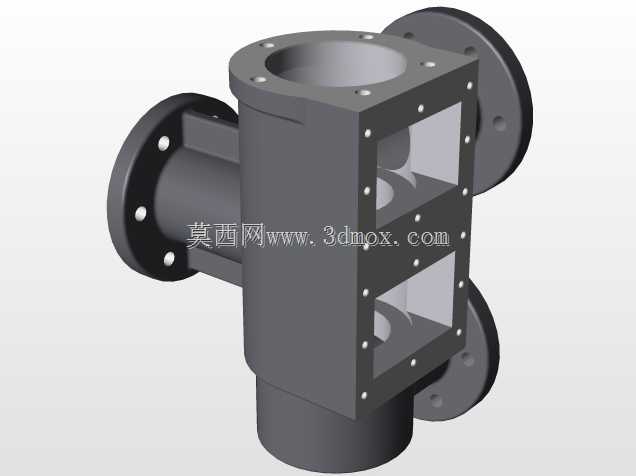

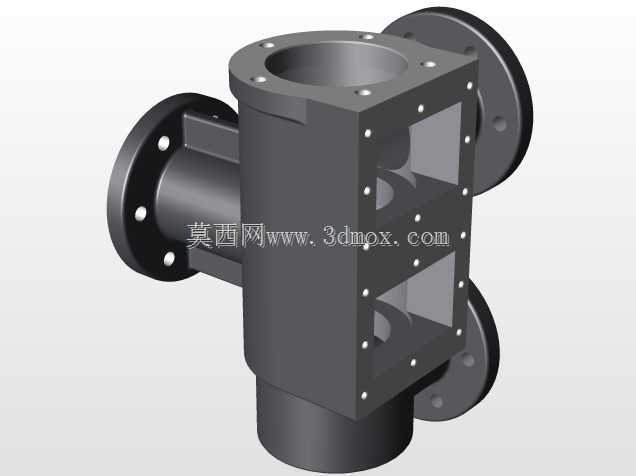

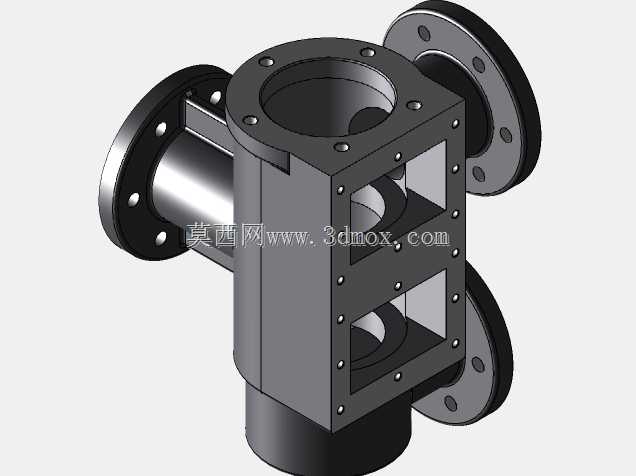

　　从功能特性上看，该阀箱主体采用箱式承压腔体结构，三个带螺栓孔的法兰接口分别对应不同方向的管路对接，法兰端面的密封槽预留了标准垫片安装位，可适配凹凸面、突面等多种常规法兰密封形式，满足不同压力等级管路的密封要求。腔体侧面预留的规整安装平面，可直接固定电磁阀、手动阀、流量传感器等阀控元件，无需额外焊接安装支架，元件的流体通道可直接与阀箱内部腔体连通，省去了外接短管的装配环节，大幅降低现场安装的施工量。腔体内部做了圆弧过渡流道设计，避免直角结构造成的流体紊流、压损增大问题，同时减少介质中杂质在腔体内壁的沉积，降低长期运行后的流道堵塞概率。

　　在设计思路层面，这款阀箱的结构完全围绕安装便捷性与承压可靠性展开：三个法兰接口的轴线夹角经过反复校核，既保证相邻法兰的螺栓安装有足够的扳手操作空间，不会出现螺栓干涉无法紧固的问题，又能适配常规管路排布的走向习惯，减少安装时的管路弯折量。箱体侧壁的安装螺孔采用均匀排布设计，螺孔深度经过严格计算，既保证阀件安装后的连接强度，又不会出现螺孔钻穿腔体造成泄漏的问题。法兰与箱体的连接位置做了加厚过渡处理，通过有限元应力分析校核，在额定工作压力下，该位置的应力集中系数控制在材料许用应力范围内，避免长期承压运行出现焊缝开裂、结构变形的问题。

　　关于外形尺寸与安装边界，这款阀箱的三个法兰接口均采用国标通用法兰尺寸规格，可直接与同压力等级的标准管道法兰配对，无需定制转换接头。箱体整体轮廓方正，安装时的水平投影边界小于同通径三通加阀组安装的总占用空间，侧面安装平面的螺孔间距符合常规工业阀件的安装孔位标准，可适配市面上多数同通径的手动、自动控制阀件。安装时需注意，阀箱底部可根据现场工况选配支撑脚架，避免法兰接口长期承受管路及阀体的总重量造成法兰面变形，法兰对接时的螺栓紧固需采用对角分次拧紧的方式，保证法兰面受力均匀，避免密封垫片局部压溃造成泄漏。另外，腔体内部流道的通径与对接法兰的公称通径保持一致，不会出现通径缩口造成的流量损失，可满足设计流量下的流体输送要求，在输送含微小固体颗粒的介质时，流畅的内壁过渡也能减少颗粒对腔体的冲刷磨损，延长部件的整体使用寿命。
