工作室球形基准夹持工装结构设计

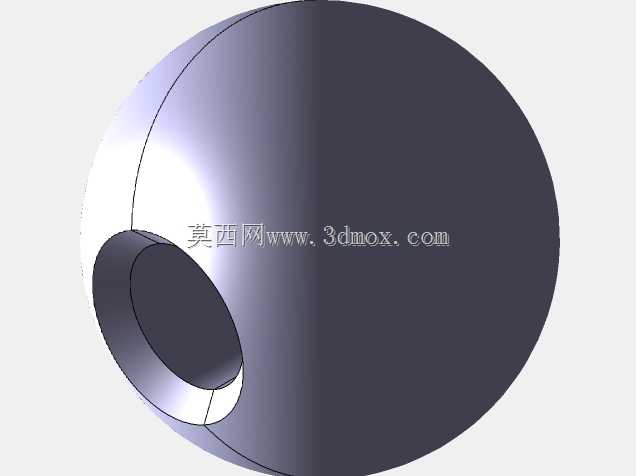

　　从实际使用场景来看，这类基准夹持结构常布置在工作室的钳工台、小型精雕机工作台、光学检测平台的台面上，不需要大尺寸的安装空间，单主体的占位直径仅为常规4寸台虎钳的三分之二，重量控制在1.2kg以内，既可以通过底部的磁吸座快速吸附在铁质工作台面实现临时固定，也可以通过底座预留的三个M4安装螺孔完成刚性固定，适配不同作业频率下的安装需求。设计过程中优先考虑了基准统一性的要求，球形主体的外圆面圆度公差控制在0.01mm以内，顶部定位孔与球心的同轴度公差不超过0.008mm，当球体在锁紧基座内调整角度时，定位孔的轴线始终交汇于球心点，这就保证了无论调整到哪个作业角度，工件的定位基准点不会发生偏移，不需要重复找正，能够大幅缩短单件小批量加工时的辅助准备时间。在精密加工、手工修配、小型零部件组装类工作室场景中，工件的稳定夹持与基准定位是保障加工精度、降低操作误差的核心前提，这款球形基准夹持结构正是针对小型工作室的多工位灵活作业需求设计的定位夹持部件。区别于传统台虎钳的固定安装、大夹持行程的设计逻辑，这款结构采用球形主体作为核心承载件，顶部开设同轴定位孔，可适配带圆柱柄的小型工件、检具或者加工辅具的快速插装定位，球形外轮廓能够配合配套的锁紧基座实现任意角度的姿态调整，满足斜孔加工、异形面修磨、多角度检测等常规平口钳无法覆盖的作业需求。

　　顶部的定位孔采用H7公差加工，孔壁做了淬硬处理，硬度达到HRC45-50，长期插拔工件柄部也不会出现孔壁拉伤、孔径扩大的问题，维持长期使用的定位精度。球形主体的表面做了哑光喷砂处理，避免车间强光照射下产生反光干扰，方便作业人员观察工件加工状态，同时哑光表面不容易残留加工碎屑，日常清理只需要用干净棉布擦拭即可，不需要额外的维护操作。在功能适配性上，这款基准夹持结构可以搭配不同内径的弹性衬套使用，更换衬套后就能夹持不同柄径的小型工件，从直径3mm的小钻头、磨头，到直径12mm的小型工件夹具，都能实现稳定装夹，锁紧后夹持力可以达到80N，能够承受小型打磨、钻孔、刻印作业的切削力，不会出现工件偏转、下沉的问题。

　　不同于常规夹具的棱角式外形，球形外轮廓没有突出的尖锐边角，在工作室人员走动频繁的场景下，不会剐蹭作业人员的衣物或者皮肤，安全性更优。安装边界方面，配套的锁紧基座最大外径为80mm，基座底部到球体中心的高度为45mm，球体调整到最大倾斜角度时，顶部定位孔的最低点距离工作台面的高度为28mm，不会因为姿态调整导致工件与工作台面发生干涉，基座的锁紧扳手采用侧置式设计，操作时不需要占用球体上方的作业空间，锁紧操作的扳动角度仅为30度，单手即可完成角度锁紧与释放，操作流畅度适配高频次调整角度的作业节奏。

　　在实际的工作室作业流程中，这类基准夹持结构可以作为模块化工位的标准定位单元，多个同规格的夹持结构可以并排布置在工作台面上，分别装夹不同工序的工件或者工具，实现工序间的快速切换，不需要反复拆装工件，对于打标、精密焊接、小型零件组装这类需要频繁调整工件角度的工序，能够有效降低作业疲劳度，提升操作的一致性。结构设计上没有采用复杂的传动零件，整体仅由球形主体、锁紧基座、锁紧顶丝三个核心部件组成，没有易损的弹簧、齿轮类零件，长期使用的故障率极低，即使出现锁紧力下降的问题，只需要更换锁紧顶丝前端的尼龙阻尼垫即可恢复性能，维护成本极低。
