双夹块式定位压紧夹具结构设计

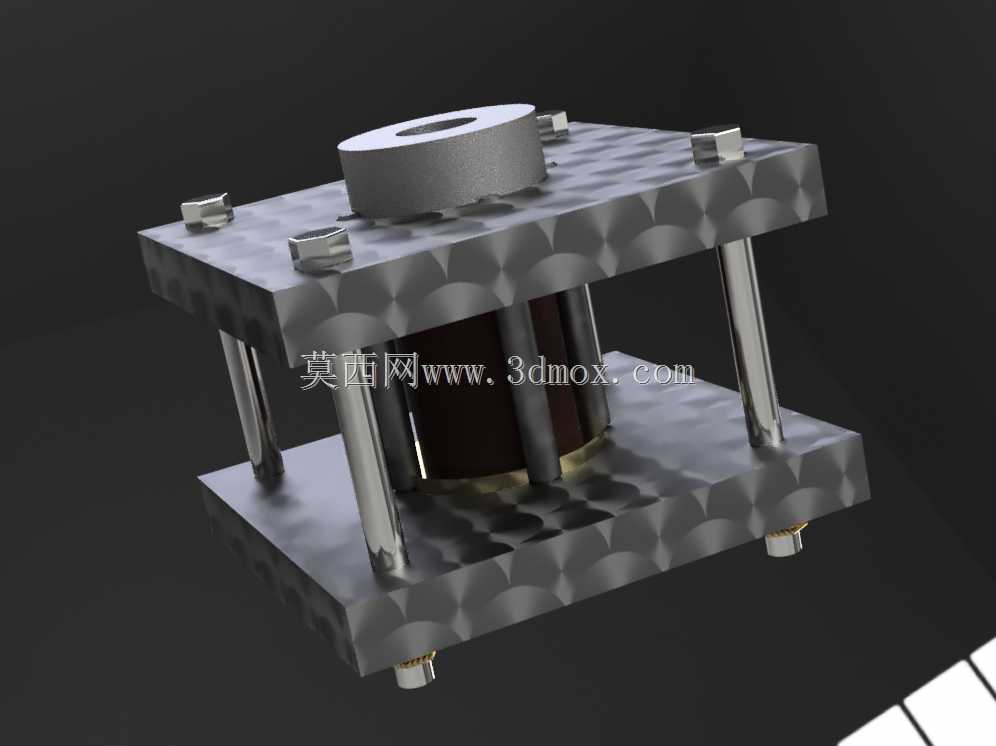

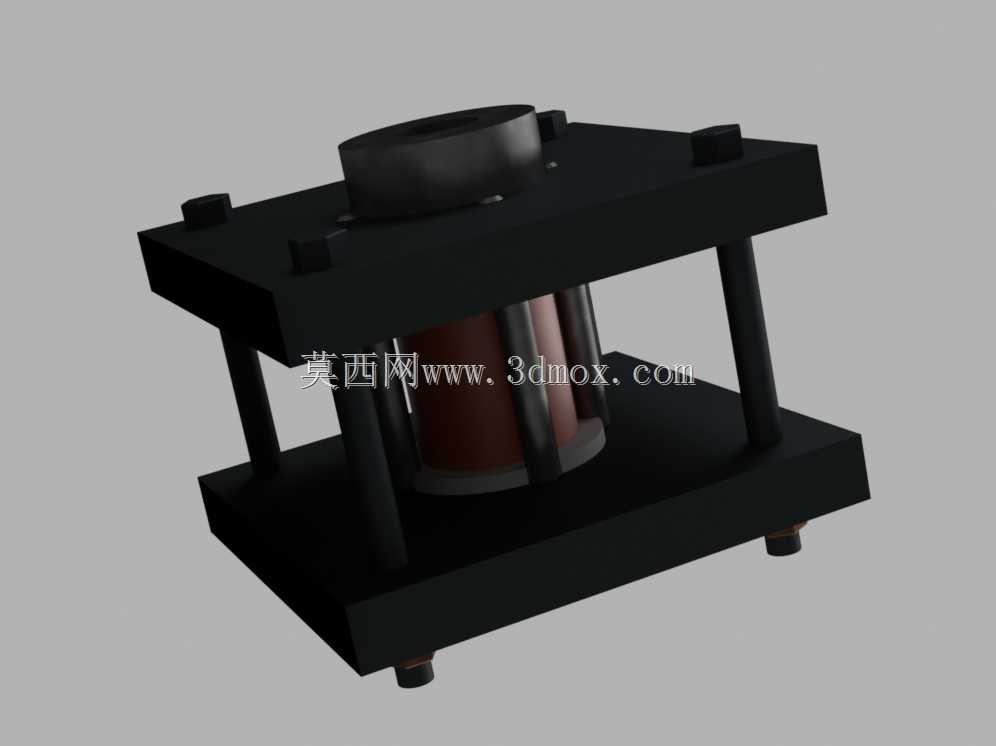

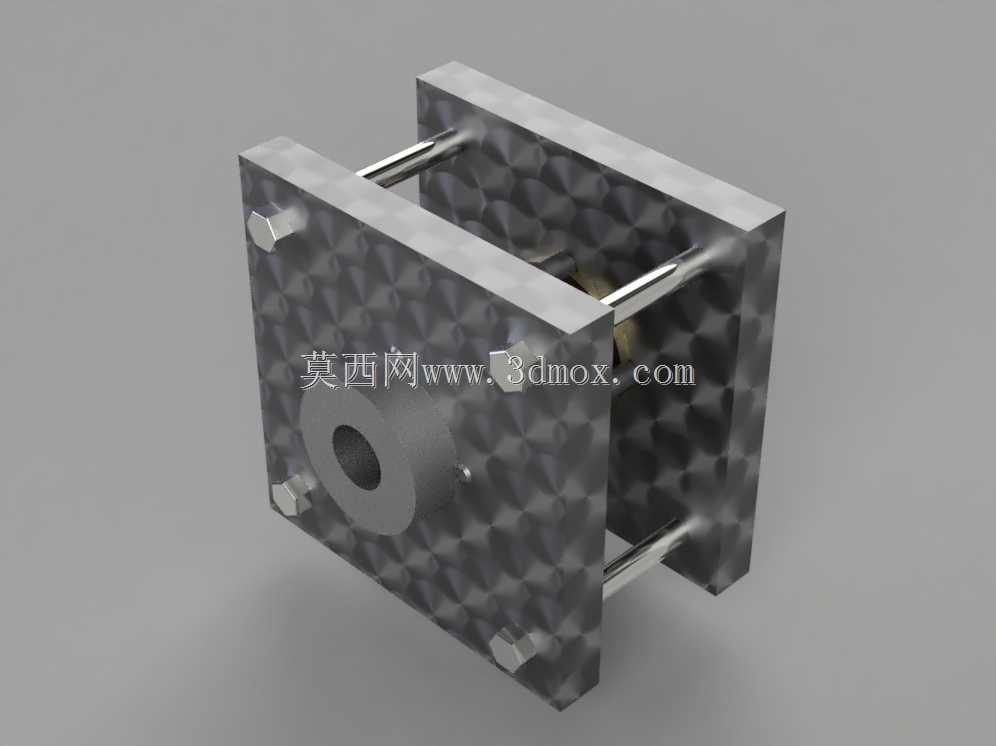

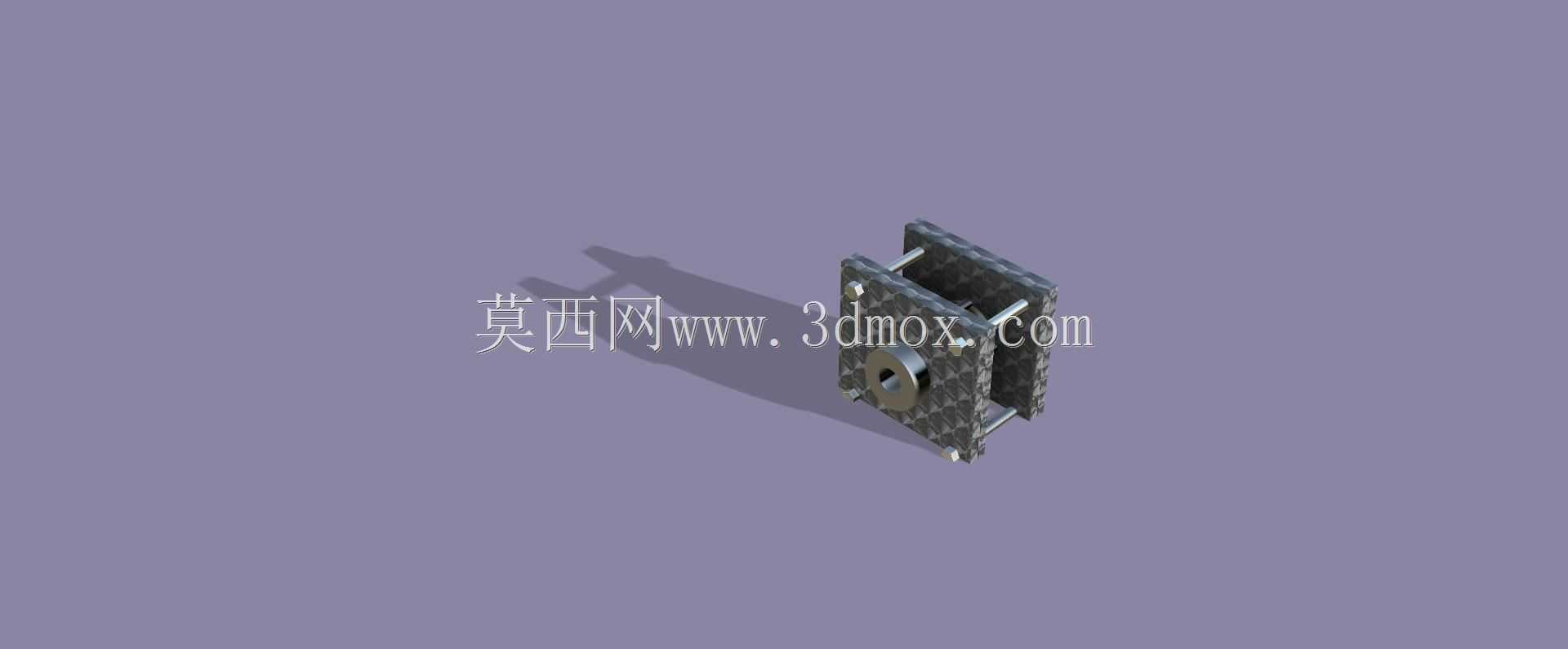

　　在中小批量精密零件的机加工、部件压装以及电子元器件组装工位上，这类双夹块式定位压紧夹具的应用覆盖度非常高，尤其是针对小型方形、矩形截面工件的快速装夹场景，相比通用平口钳有着更强的适配性——不需要额外更换钳口，就能针对特定外形的工件做定制化定位，避免装夹过程中工件出现偏斜、压伤表面的问题。从结构本身来看，这套夹具采用上下对称的两块夹装基体作为核心承载件，基体表面做了防滑纹理处理，不是光滑的金属平面，这种纹理设计不是为了外观效果，而是在压紧状态下增加夹块与工件接触面的静摩擦力，即便夹紧力控制在较低区间，也能避免工件在后续加工、装配受力时出现滑移错位，尤其适合表面硬度不高的电子类零部件、小型冲压件装夹，不会因为夹紧力过大造成工件表面形变。夹块之间采用两根平行的导向光轴做连接支撑，光轴同时承担导向和承载双重作用，当夹具做开合动作时，两块夹块沿着光轴轴向滑动，不会出现侧向摆动，保证开合过程中夹装面始终保持平行，不会因为夹块倾斜导致工件装夹后定位基准偏移。夹块一侧设置的带孔定位凸台，是整套夹具的安装基准位，这个凸台可以直接插入工作台的定位销孔，也可以通过螺栓穿过孔位将整套夹具固定在作业台面上，安装时不需要额外做复杂的找正，只要凸台与工作台基准孔配合到位，整套夹具的定位面就与工作台进给方向保持平行，能大幅减少工位换型时的调校时间。

　　设计这类夹具的时候，首先要明确装夹工件的外形尺寸边界，夹块的内侧面间距要覆盖目标工件的最大装夹尺寸，同时预留1-2mm的开合余量，避免工件放入时出现卡滞；导向光轴的直径选择要结合夹块的开合行程来定，行程在50mm以内的话光轴直径选8mm即可，行程超过80mm就要适当加大光轴直径，避免夹块滑动时出现卡滞、光轴受力弯曲的问题。夹块上的防滑纹理深度要控制在0.2-0.3mm之间，纹理过深会在软质工件表面留下压痕，纹理过浅则起不到防滑作用，针对不同材质的工件，还可以在夹块内侧面粘贴聚氨酯垫片，进一步保护工件表面。

　　这套夹具没有集成复杂的气动、液压驱动结构，属于手动装夹类工装，适合小批量多品种的生产场景，操作人员只需要调整夹块间距，放入工件后锁紧夹块的固定螺钉就能完成装夹，动作流程简单，对操作人员的技能要求很低，不需要专门的培训就能上手。在实际生产线的应用中，这类夹具常被布置在手工组装工位、小型钻床的加工工位，以及元器件引脚焊接的定位工位，用来固定小型变压器壳体、小型结构件，保证加工或组装过程中工件不会移位。从安装边界来看，整套夹具的整体外轮廓尺寸紧凑，占用工作台的安装面积很小，即便是小型工作台也能同时布置多套同类型夹具，实现多工件同时装夹作业，提升单工位的作业效率。

　　夹块的边角位置都做了倒角处理，没有尖锐的棱角，避免操作人员在取放工件、调整夹具时被划伤，符合工装设计的安全要求。导向光轴与夹块的配合间隙控制在0.02-0.05mm之间，间隙过小会导致滑动阻力变大，开合不顺畅，间隙过大则会导致夹块晃动，影响装夹定位精度，这个配合公差是在建模过程中需要反复校核的参数，不能随意设定。夹块上的固定螺钉孔位置要避开夹装工作面，防止螺钉突出刮伤工件表面，同时螺钉的锁紧力要均匀传递到夹块上，避免单侧锁紧导致夹块倾斜。在实际使用中，这类夹具的维护成本极低，只需要定期在导向光轴上涂抹少量润滑脂，清除夹块表面粘附的切屑、杂物，就能长期保持稳定的装夹精度，不需要频繁更换易损件，非常适合中小型加工车间、组装产线的日常使用。
