百得钻机适配激光雕刻机CNC改装安装结构

　　在小型桌面加工设备的DIY改装场景里，不少从业者会遇到手头现有工具功能单一的问题，比如常规桌面级激光雕刻机仅能完成激光蚀刻、浅度切割作业，无法实现金属、硬质板材的铣削钻孔加工，单独采购小型CNC铣床不仅会增加设备投入成本，还会占用本就紧张的桌面作业空间，而将手持电钻改装为铣削动力头搭配原有雕刻机运动平台，是小批量加工、个人工坊作业场景下性价比极高的解决方案，这套安装结构正是针对14V、12V、9V三个电压规格的Black and Decker（百得）手持钻机设计的专用转接固定件，用来替换钻机原有激光头配套卡盘结构，实现钻机与激光雕刻机运动平台的刚性连接，将原有激光雕刻机快速改造为可完成铣削、钻孔作业的小型CNC铣床。

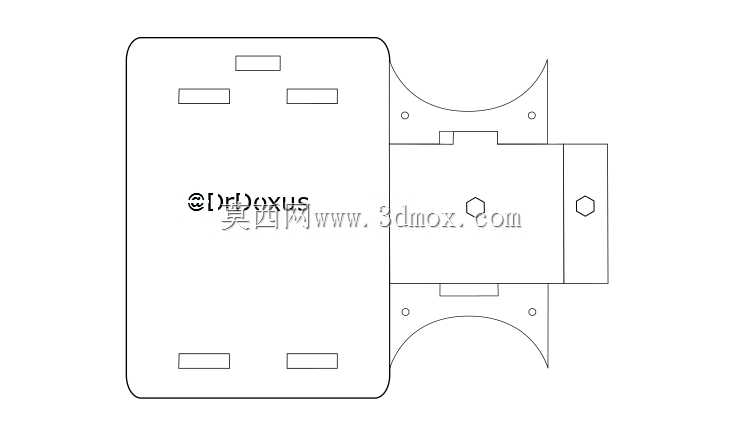

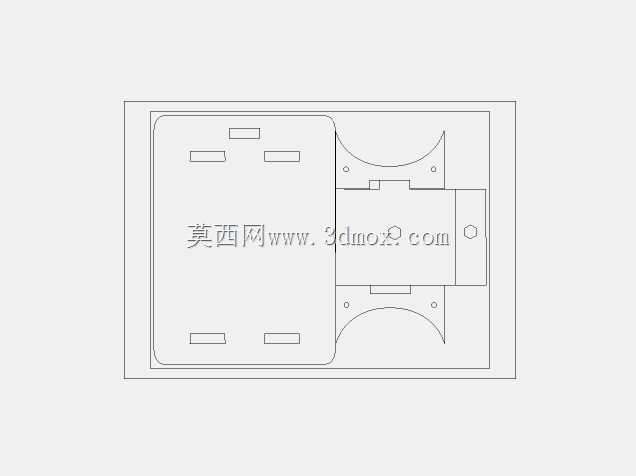

　　从实际安装适配的角度来看，这套结构的设计完全围绕现有设备的安装边界展开，没有对原有雕刻机和钻机做破坏性改装，所有连接点位都匹配原有设备的预装孔位。主安装板采用平板式结构，板面预留的四个矩形开槽是用来适配雕刻机原有滑台的安装凸台，开槽的长度、宽度公差控制在0.2mm以内，既可以保证安装时的位置微调余量，又能避免间隙过大导致的安装偏移，安装板的整体轮廓尺寸完全贴合雕刻机Z轴滑台的安装面，不会超出滑台边界干涉运动行程。和钻机连接的弧形抱箍结构是整套设计的核心，两个对称的弧形折弯件刚好贴合百得钻机圆柱机身的外径，抱箍上预留的两个光孔对应钻机机身的预装定位点，不需要额外在钻机机身上打孔攻丝，锁紧后可以完全限制钻机的径向转动和轴向窜动，避免铣削作业时动力头出现抖动影响加工精度。抱箍和主安装板之间通过中间连接块实现刚性连接，连接块上预留的两个内六角安装孔位，既可以保证抱箍与安装板的连接强度，又能在需要更换不同规格钻机时快速拆卸调整。

　　从功能特性来看，这套安装结构的设计逻辑完全服务于快速改装、减少加工工序的实际需求，所有板件都采用等厚板材加工，只需要通过平面切割即可完成所有零件的成型，不需要额外的折弯、焊接、表面处理工序，个人工坊使用常规的激光切割机、线切割设备都可以完成零件加工，不需要动用复杂的机加设备，能大幅缩短改装的加工周期。安装完成后，钻机的主轴中心与原有激光头的光轴中心保持重合，不需要重新调整整个设备的运动坐标系原点，原有雕刻机的运动控制程序只需要做少量参数调整即可直接用于铣削钻孔作业，不需要重新编写控制逻辑。在实际加工测试中，这套结构可以承受钻机在钻削6mm以下铝板、亚克力板、密度板时产生的切削力，连接部位没有出现松动变形的情况，加工出的孔位同轴度、铣削平面的平面度都能满足小批量零件加工的精度要求。

　　不少从业者在做同类改装时容易出现的问题是忽略安装结构的刚性，采用3D打印件作为连接结构，在切削力稍大的情况下就会出现结构变形，导致钻头偏移、断刀甚至设备损坏，这套结构采用金属板材加工的设计，从根源上解决了刚性不足的问题，同时所有安装孔位都做了适配性设计，不需要现场配打孔位，降低了改装的技术门槛。在安装边界的考量上，整套结构安装完成后Z轴方向的总高度没有超出原有雕刻机的Z轴行程范围，不会因为加装动力头导致Z轴加工行程缩水，X、Y轴方向也没有超出滑台的运动边界，不会在设备运动时出现碰撞机架的问题。针对不同电压规格的百得钻机，这套抱箍结构的适配范围覆盖了三个电压型号对应的机身直径，不需要针对不同电压的钻机重新设计加工安装件，一套结构即可适配多个型号的手持钻机，进一步降低了改装的物料成本。

　　从实际应用场景来看，这套结构不仅适用于个人工坊的小型零件加工，也适合教学场景下的小型CNC设备改装实训，学生可以通过这套结构的加工、装配、调试过程，理解设备改装中的安装公差控制、刚性连接设计、运动坐标系匹配等工程知识点，不需要采购昂贵的工业级CNC设备即可完成数控铣削的实操训练。在小批量手板加工场景中，改装后的设备可以完成激光雕刻无法实现的沉孔、台阶面铣削、异型轮廓切割等工序，弥补了原有激光雕刻机的功能短板，而且整个改装过程不需要改动原有设备的电路和运动结构，拆下安装件后即可快速恢复激光雕刻功能，实现一台设备两种加工用途的切换，对于作业空间有限、设备预算不足的小型加工场景来说，这种改装方案的实用性远高于采购专用设备。
