钢板折弯加工用板钢弯曲工装结构

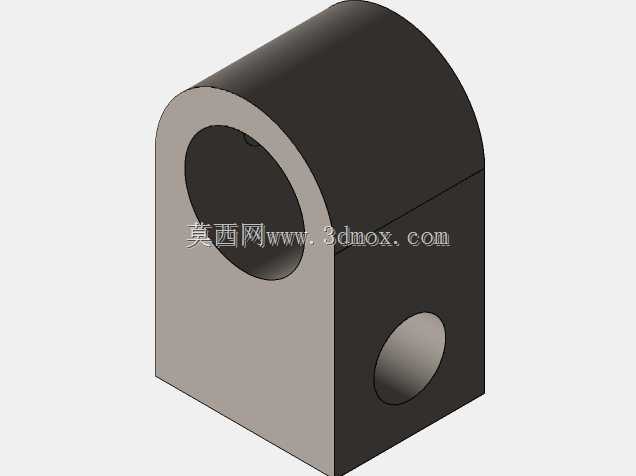

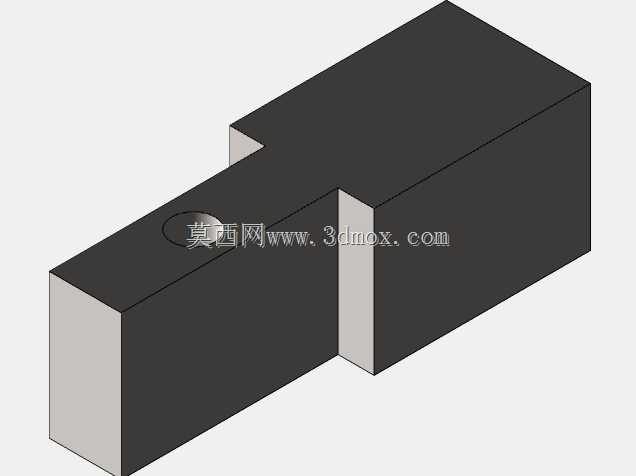

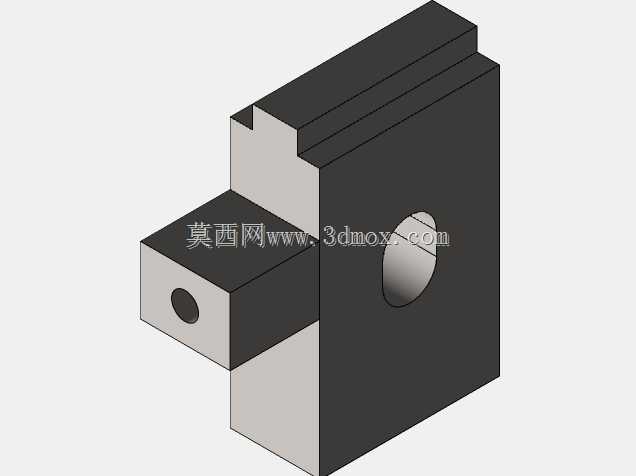

　　在钣金加工车间的日常生产环节里，这类板钢弯曲结构是折弯工序里的核心执行部件，主要适配中小厚度碳素钢板、低合金钢板的定角度弯折作业，常见于五金构件加工、钢结构小件预制、通用设备外壳钣金成型的生产场景，和常规折弯机上模配套使用时，能完成90度及特定非直角的钢板弯折成型，避免折弯过程中钢板表面出现压痕、滑移错位的问题。从结构设计逻辑来看，这个部件采用分体式组合结构，主体分为固定基座和成型工作端两个部分，固定基座部分采用大厚度实体结构，整体为矩形块体设计，侧面预留的贯通安装孔用于和折弯设备的滑块模架做刚性连接，安装孔的孔径公差按照H7级精度设计，能保证安装后和模架的同轴度，避免长期冲压作业出现部件偏载磨损。

　　工作端的成型面做了阶梯式让位设计，对应不同折弯半径的加工需求时，不需要整体更换部件，只需要调整安装位置就能适配不同的折弯让位空间，前端突出的定位块上设置的小型定位孔，用于折弯作业前的钢板侧边定位，定位块的突出长度根据常见加工钢板的幅面边距设计，能覆盖100mm到500mm幅宽的钢板定位需求，作业时钢板靠紧定位端面就能保证折弯边的尺寸一致性，减少人工划线找正的辅助时间。从安装边界尺寸来看，主体基座的厚度方向预留了足够的装夹余量，适配市面上主流吨位的机械式折弯机、液压折弯机的模柄安装槽尺寸，不需要额外做转接板就能直接装夹使用，整体的重心设计偏向安装面一侧，高速冲压作业时不会出现共振抖动，保证折弯角度的稳定性。

　　成型工作面的边缘做了R2的圆角过渡处理，避免折弯过程中钢板应力集中出现开裂缺陷，针对不同厚度的钢板加工，这个圆角的参数可以根据实际加工板材的屈服强度做适配调整，比如加工2mm以下的薄钢板时可以采用更小的过渡圆角，加工5mm以上的厚钢板时适当加大圆角半径，减少板材的拉伸减薄量。部件的分体式设计也方便后期维护，工作端长期和钢板摩擦出现磨损后，只需要更换前端的工作块即可，不需要整体报废基座部分，能降低生产现场的工装损耗成本。在实际使用场景中，这类弯曲工装还可以配合不同的下模V型槽口，完成U型弯折、Z型弯折等多道次折弯工序，作业时的受力方向沿着安装孔的轴线垂直传递，基座的大平面结构能把冲压力均匀分散到模架上，避免局部应力集中造成模架损伤。

　　设计过程中特意将工作端的定位面和安装孔的轴线做了垂直度公差约束，公差值控制在0.02mm以内，保证折弯后钢板的折弯边和安装基准的垂直度满足钣金件的通用公差要求，不需要后续做二次校形处理。对于小批量多品种的钣金加工场景，这种结构的工装调整时间比整体式折弯模缩短近40%，不需要复杂的拆装步骤，松开紧固螺栓调整工作块的伸出长度就能适配不同的折弯尺寸，适合中小型机加工车间、钣金加工厂的日常生产使用，也可以作为专用折弯设备的配套工装，用于特定规格钢板的批量折弯作业，稳定保证折弯件的尺寸一致性和成型质量。
