小型电源变压器结构练习三维建模

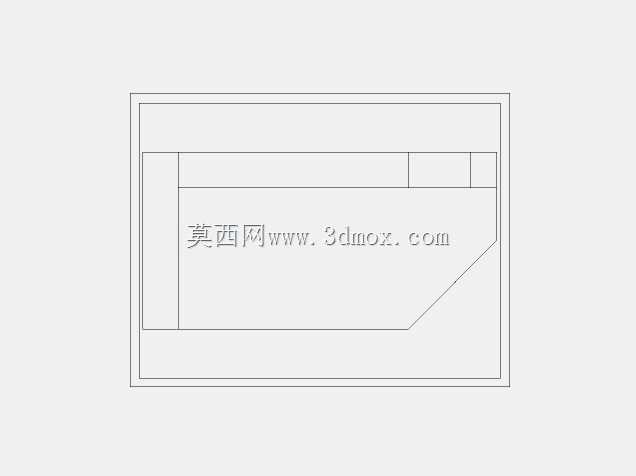

　　在日常电子设备的供电链路里，小型电源变压器是承担电压转换、电气隔离的核心基础部件，从消费类电子的适配器到工业控制板卡的前端供电模块，都能见到这类部件的身影。做这个结构练习的时候，最先要明确的是实际应用中的安装边界——常规板载安装的小型电源变压器，引脚间距要匹配PCB板的标准孔位，整体外形不能超出板卡预留的元件高度限制，不然会出现装配干涉，没法顺利装进设备外壳里。

　　建模过程里最先梳理的是铁芯的叠片结构，实际生产里EI型叠片是这类小功率变压器最常用的结构，叠片的接缝间隙直接影响空载电流的大小，所以在建模的时候要把叠片的堆叠公差考虑进去，每一片硅钢片的厚度按常规0.35mm或者0.5mm的规格来做堆叠，边缘的对齐公差控制在合理范围，不能出现片体错位超出铁芯轮廓的情况，不然实际生产里会出现插片困难，甚至没法装入骨架的问题。

　　接下来是绕组部分的结构处理，初级绕组和次级绕组之间的绝缘层是不能省略的结构，建模的时候要给绝缘胶带、绝缘骨架挡边留出足够的空间，不能只画铜线的缠绕区域忽略绝缘间隙——实际生产里如果绕组和铁芯之间的绝缘距离不够，很容易出现耐压测试不通过的问题，带来安全隐患。绕组的引出线位置也要结合实际接线需求来布置，引脚的粗细要匹配常规焊盘的过孔尺寸，引脚伸出骨架底部的长度要满足波峰焊的吃锡要求，太短容易虚焊，太长则会在焊接后顶到PCB板背面的其他元件。

　　从功能特性上来说，这类小功率电源变压器主要是把市电高压转换成低压交流，再给后端的整流滤波电路供电，同时承担初次级之间的电气隔离作用，避免后端低压电路直接带市电高压，保障使用安全。所以建模的时候除了外部可见的结构，还要考虑内部绕组的排布合理性，初级绕组一般绕在靠近骨架内侧的位置，次级绕组绕在外侧，中间加绝缘隔离，这样的排布能减少漏磁，提升转换效率，对应的模型结构里也要体现出骨架的分层挡边，不能把两个绕组的区域混在一起。

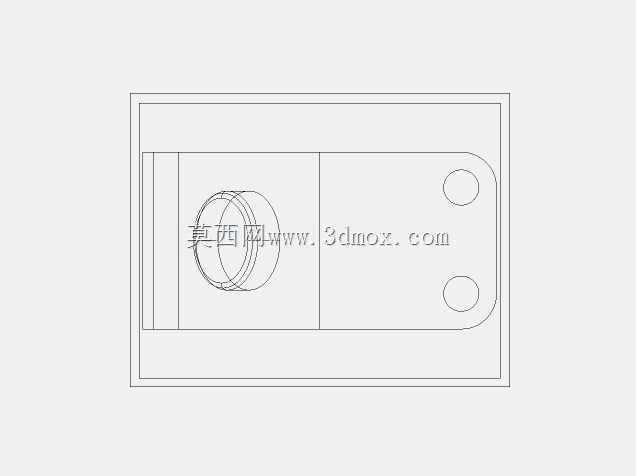

　　安装结构的处理上，除了引脚的定位，还要考虑变压器的固定方式，部分场景下会在变压器顶部加固定钢片，通过螺丝锁在PCB板上，避免设备运输或者使用过程中因为震动导致引脚脱焊，所以建模的时候要在铁芯对应的位置留出钢片的安装卡位，钢片的厚度、折弯角度都要符合常规冲压件的工艺要求，不能出现无法折弯或者装配后压到绕组的问题。

　　做这个练习的时候没有刻意追求复杂的曲面结构，更多是还原实际生产里的工艺细节，比如骨架的注塑脱模斜度，叠片的倒角处理，引脚的根部加强结构——这些细节在纯外观建模里很容易被忽略，但在实际开模和生产里都是影响产品良率的关键。比如骨架如果没有做脱模斜度，注塑生产的时候很难从模具里顶出，还容易出现拉伤变形；叠片边缘如果没有做倒角，插片的时候很容易刮破绕组的绝缘层，造成匝间短路。

　　另外还要考虑散热的预留空间，小功率变压器虽然发热量不大，但长时间满负载运行的时候还是会有温升，所以绕组和外壳之间（如果有外置外壳的话）要留出一定的空气对流间隙，建模的时候不能把整个变压器的结构做的过于紧凑，完全不留散热空间，不然实际运行的时候温升超标，会加速绝缘层老化，缩短部件的使用寿命。

　　很多刚接触结构建模的从业者容易只照着二维线条画外形，忽略这些实际生产和应用里的约束条件，最后建出来的模型看着外形对，实际没法用来指导生产，也没法做装配干涉检查。这个练习的核心就是把这些工程实际里的约束融入到建模过程里，每一个结构特征都对应实际生产或者装配里的需求，而不是单纯的几何堆砌。比如骨架上的绕线槽深度，要匹配对应功率下的铜线线径和绕线圈数，槽太浅绕不下额定圈数，槽太深则会浪费空间，增大变压器的整体体积，不符合小型化的应用需求。

　　在处理铁芯和骨架的配合尺寸时，要留出合理的装配公差，铁芯插片的时候不能太松也不能太紧，太松会导致工作的时候产生电磁噪音，也就是常说的变压器嗡嗡声，太紧则会导致插片困难，生产效率低，甚至插片的时候压裂塑料骨架。这些配合尺寸的选取都是要结合实际生产经验来定的，不是随便给个间隙就行。

　　最后整体模型的装配检查环节，要确认所有部件之间没有干涉，引脚的位置坐标和PCB封装完全匹配，整体高度符合安装空间的限制，各个结构的工艺性都满足量产要求，这样建出来的模型才是有工程实用价值的，而不是只能用来做渲染展示的外观模型。
