电源变压器内置L型定位支撑结构件

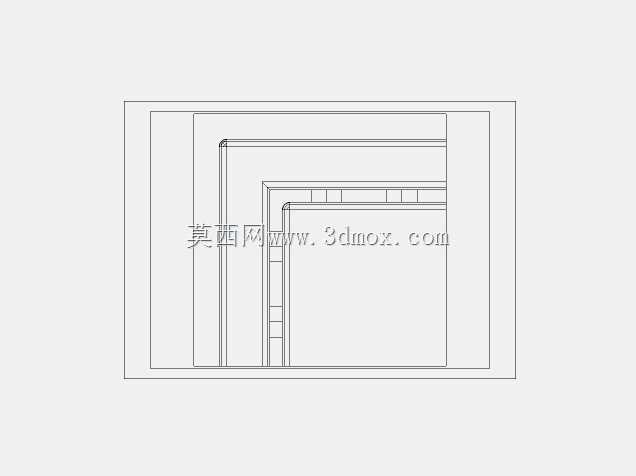

　　这款L型支撑定位件，是干式电源变压器内部绕组与壳体之间的核心定位支撑部件，日常在中小容量配电变压器、工业控制电源变压器的内部装配环节应用极广，主要承担绕组端部限位、层间结构支撑、装配定位基准的多重作用，避免变压器在运输、运行振动过程中出现绕组移位、绝缘层磨损、内部组件松脱的问题。从结构设计逻辑来看，整体采用等壁厚直角弯折构型，两个互相垂直的立面分别贴合变压器壳体内壁与绕组端部的绝缘衬板，立面与底面衔接处做了等半径圆角过渡，既可以消除钣金弯折过程中的应力集中问题，也能避免尖锐棱边划伤变压器内部的绝缘纸、聚酯薄膜等绝缘材料，降低绝缘击穿的风险。

　　支撑件的水平承载面上设置了两个对称的定位凸台，对应绕组端部绝缘骨架上的定位凹槽，装配时可以直接卡入完成预定位，不需要额外的工装夹持就能保证绕组与壳体之间的同轴度公差控制在0.2mm以内，大幅提升批量装配的效率。两个垂直立面上分别开设了两个腰型安装孔，腰型孔的长轴方向分别对应X向与Y向的装配公差补偿量，单孔可补偿的安装偏差范围在1.5mm以内，能够抵消壳体钣金焊接变形、绝缘件厚度公差带来的装配错位问题，不需要现场二次扩孔或者修配，降低现场装配的工作量。

　　从安装边界尺寸来看，该支撑件的垂直立面高度适配100-250kVA容量段干式变压器的端部绝缘距离要求，水平承载面的宽度刚好匹配常用的EI型、CD型铁芯绕组的端部支撑宽度，安装后支撑件与绕组端部的接触面积占绕组端面总面积的12%左右，既可以提供足够的支撑强度，也不会遮挡绕组端部的散热通道，保证变压器运行过程中绕组产生的热量可以顺着支撑件之间的空隙通过空气对流散出，不会因为支撑件遮挡造成局部温升高的问题。结构选材上默认采用冷轧钢板冲压弯折成型，表面做镀锌钝化处理，兼顾结构强度与防锈能力，在高湿度、高腐蚀的应用场景下也可以更换为304不锈钢板材加工，不需要修改整体结构尺寸就能直接替换。

　　在实际装配场景中，这类支撑件通常在变压器铁芯与绕组套装完成后，从壳体的四个内角位置分别装入，四个支撑件同时对绕组的四个角位形成限位，不需要额外的粘接或者焊接固定，依靠腰型孔处的紧固螺丝完成与壳体的连接，后期检修维护时只需要松开对应位置的螺丝就能拆下支撑件，完成绕组检测或者绝缘件更换后可以快速回装，不会破坏变压器内部的其他结构。设计过程中特意将支撑件的弯折棱边做了压毛边处理，所有外露边都做了0.3mm的倒钝，避免装配过程中划伤操作人员的手部，也防止尖锐棱边在长期振动过程中割破内部的绝缘套管、接线线缆等部件。另外支撑件的水平承载面与垂直立面之间的垂直度公差控制在0.1mm以内，保证安装后支撑面与绕组端面完全贴合，不会出现局部点接触造成的应力集中，避免长期运行过程中支撑件压裂绝缘骨架的问题。在变压器的运输环节，这类支撑件还可以承担径向限位的作用，抵消运输过程中颠簸产生的横向冲击力，避免绕组相对于铁芯出现位移，保证变压器运抵现场后不需要额外调整内部结构就能直接投入安装。
