80x30x3规格可拆卸式明装门铰链结构

　　日常做柜体、小型设备舱门、室内轻质隔断门的结构选型时，经常会遇到需要后期快速拆装门扇、同时要保证合页承重稳定性的场景，这款80x30x3规格的脱卸式明装铰链，就是针对这类需求做的结构设计。先从安装边界说起，这款铰链的单片页片外形尺寸控制在80mm长度、30mm宽度，页片厚度3mm，合页收拢后的总厚度在10mm以内，安装时不需要在门扇或者门框上做沉槽铣削，直接通过页片上预留的三个沉头安装孔，用对应规格的自攻螺丝或者机丝就能完成固定，对于现场没有开槽加工条件的装配场景，能省掉不少二次加工的工序，安装容错率也更高。

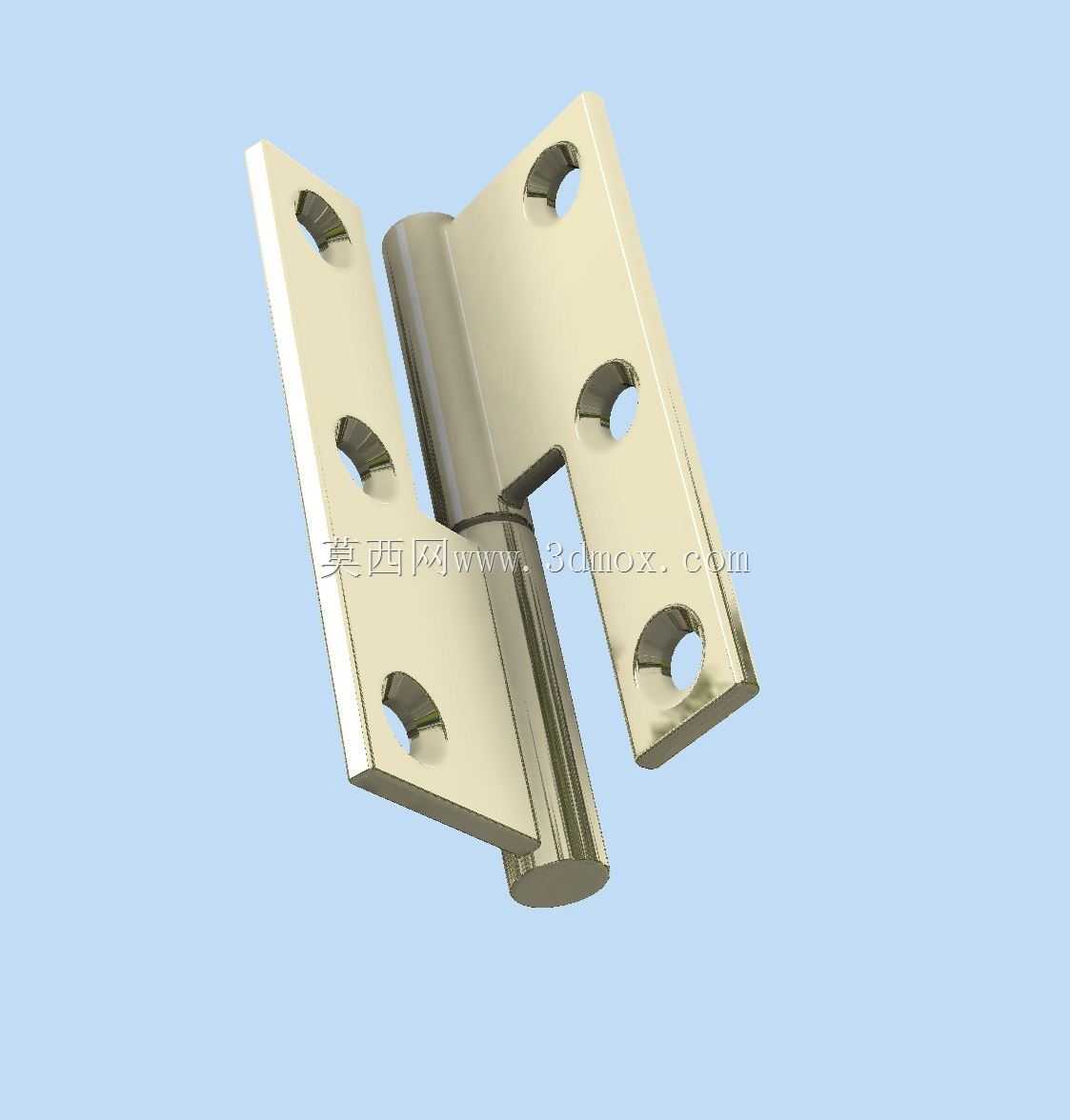

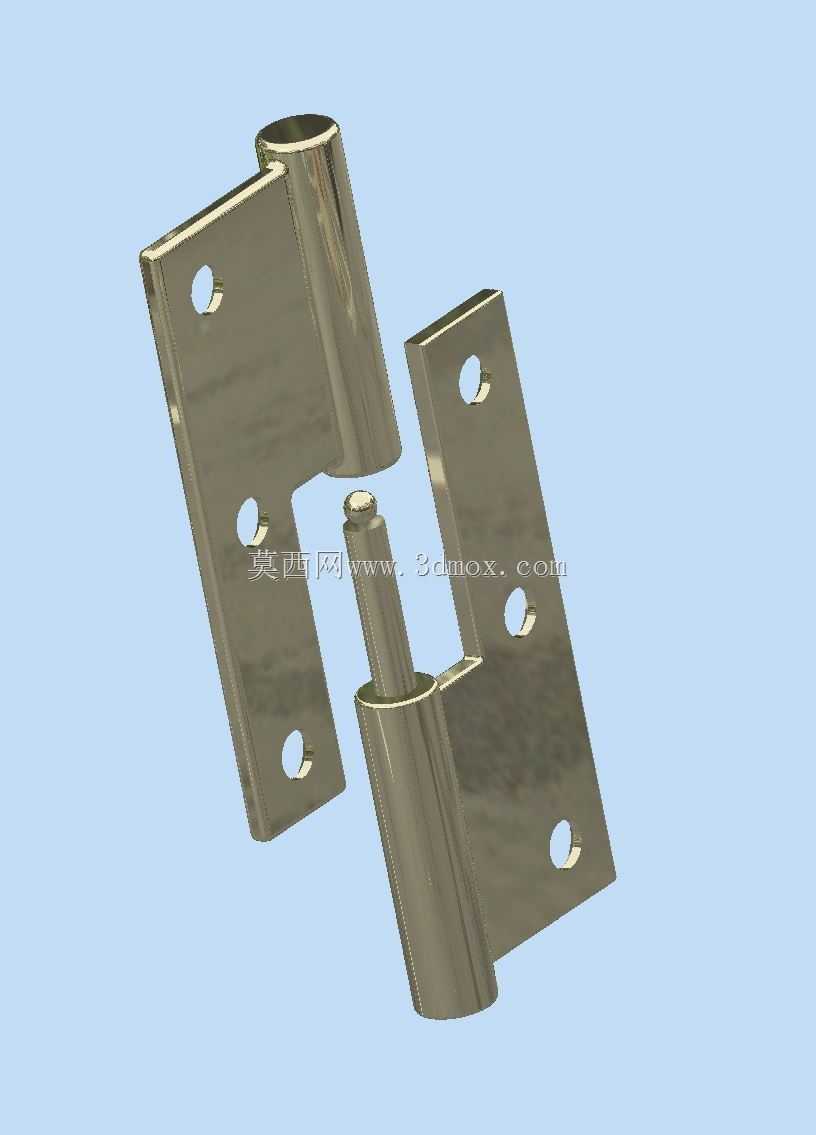

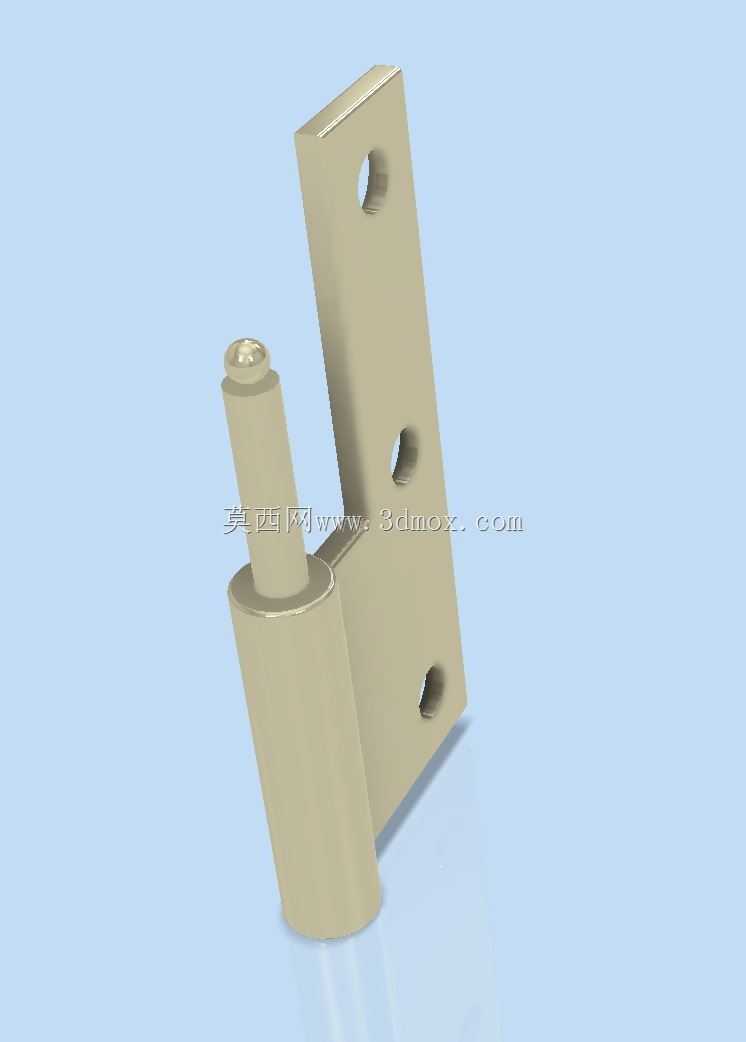

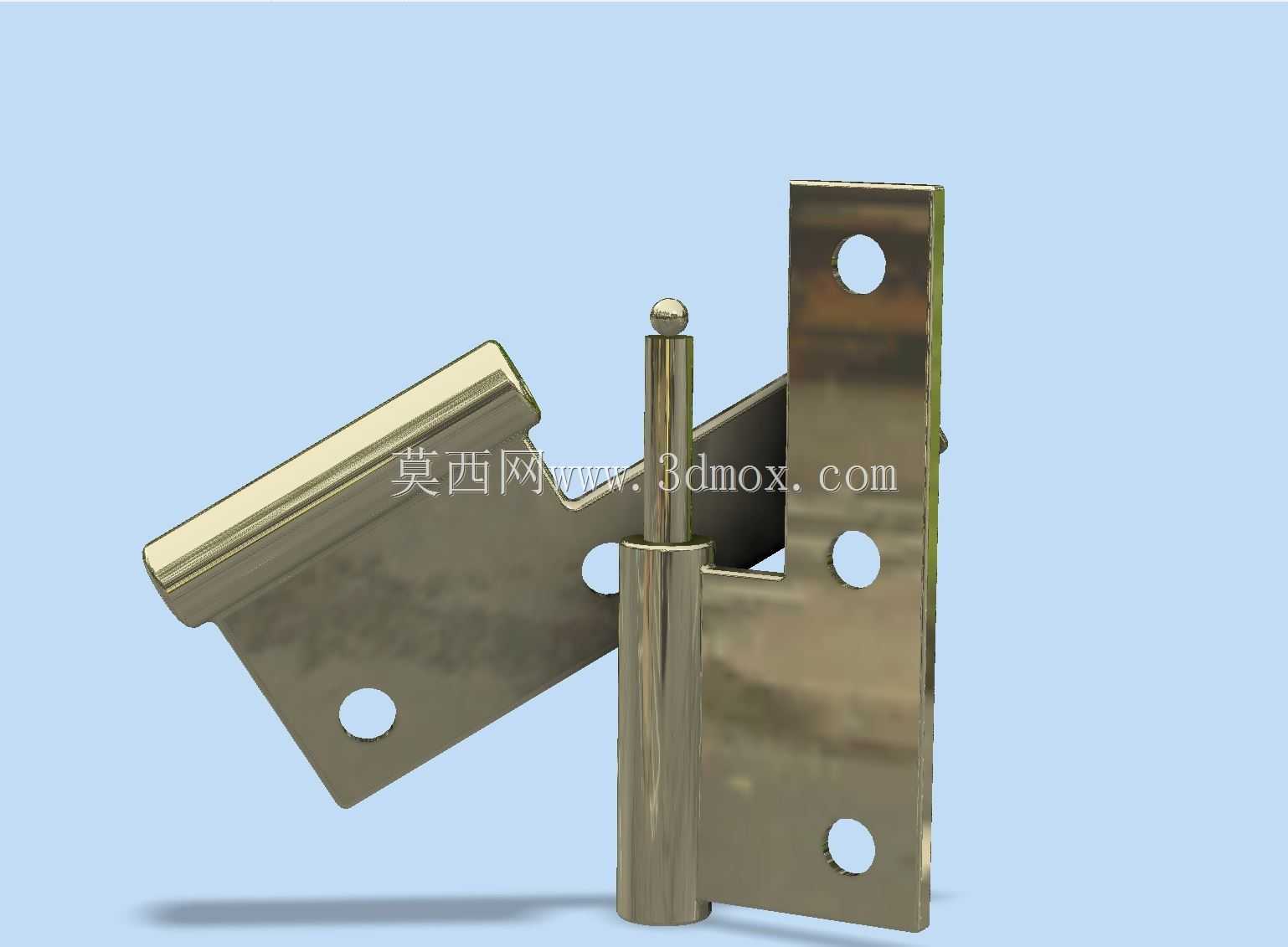

　　结构上采用的是脱卸式轴芯设计，轴套部分做了间隙配合的公差控制，两个页片分别固定在门框和门扇上之后，只需要把门扇抬起对准轴芯位置落下就能完成装配，后期需要拆卸门扇做维护、更换饰面的时候，不需要拧下所有固定螺丝，直接抬起门扇就能分离，比普通固定式合页的拆装效率高很多，尤其是在做小型电气柜、图书馆存包柜、家用轻质木门这类需要频繁拆装检修门扇的场景里，这种结构的实用性非常突出。

　　从功能特性来看，3mm厚度的页片采用等强度的孔位布局，三个安装孔沿页片长度方向均匀排布，固定之后受力点分散，不会因为门扇长期开关的交变载荷出现页片变形、固定孔位豁裂的问题；轴芯部分做了加长的配合段，开关过程中径向晃动量控制在很小的范围内，不会出现普通薄合页用久了门扇下垂、开关卡滞的问题。设计过程中也考虑了不同安装场景的适配性，页片的边缘都做了小圆角倒角处理，安装之后不会有尖锐的金属毛刺外露，避免装配或者日常使用过程中刮伤操作人员；沉头孔的深度刚好适配常用的沉头螺丝，螺丝锁紧之后表面和页片齐平，不会突出影响门扇的开合间隙。实际选型的时候需要注意，这款铰链的承重是匹配单扇重量在20kg以内的轻质门扇，适合用在室内木门、储物柜舱门、小型设备检修门、图书馆阅览区隔断门这类场景，如果是超重的防火门、户外重型大门则需要选更大规格的合页；安装时要保证两个页片的轴芯处于完全同轴的垂直状态，不然会出现开关阻力大、轴芯异常磨损的问题，提前在门框和门扇上划好定位线再打固定孔，能有效避免安装错位。

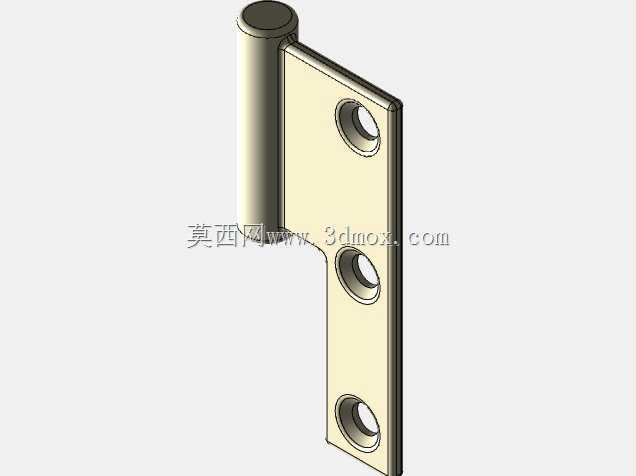

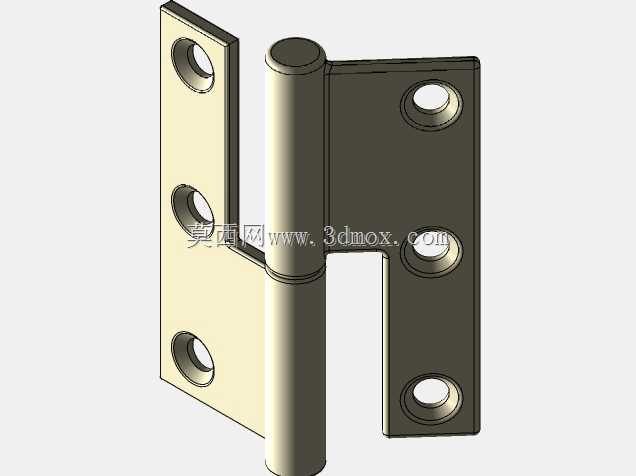

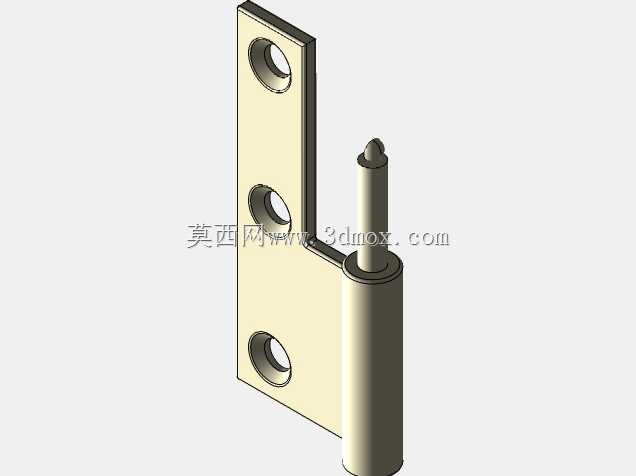

　　从建模的细节来看，这个模型还原了实际产品的所有装配特征，包括沉头孔的锥度、轴芯和轴套的配合间隙、页片的折弯圆角，不管是用来做设备的装配干涉检查，还是做柜体结构的BOM清单选型参考，都能直接复用，不需要再额外做结构修正；页片上的孔位间距也按照实际产品的安装尺寸做了1:1还原，导出工程图之后就能直接用来指导现场的安装孔位划线，不用再反复核对实物尺寸。很多新手做结构设计的时候容易忽略合页的开合间隙校核，直接把合页模型装配上去就默认不会干涉，实际上不同厚度的合页对应的门扇和门框之间的预留间隙是不一样的，这款3mm厚的明装铰链，安装时需要在门扇和门框的合页侧预留1.5-2mm的装配间隙，才能保证门扇开关到90度位置的时候不会和门框发生剐蹭，这个细节在建模的时候已经做了对应的运动仿真验证，开关全程的运动轨迹都没有干涉点，选型的时候可以直接参考这个间隙参数做门框和门扇的尺寸设计。另外这种脱卸式结构的铰链，在做批量产品装配的时候也有优势，车间装配的时候可以先把两个页片分别固定在门框和门扇上，最后总装的时候直接挂装门扇就行，比固定式合页需要两个人扶着门扇拧螺丝的装配方式，能节省不少人工装配的时间，也不容易出现装配错位导致的门扇开关不顺的问题。
