轻量化拓扑优化通用电气安装支架

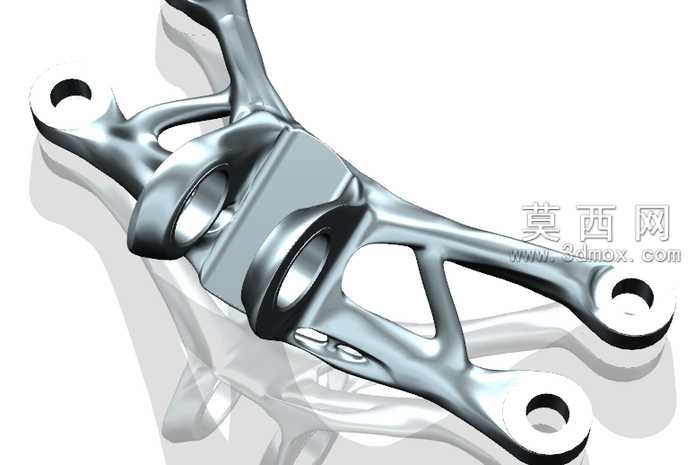

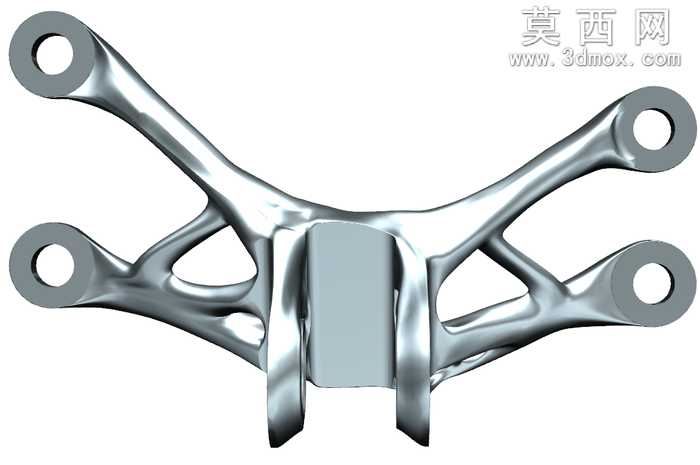

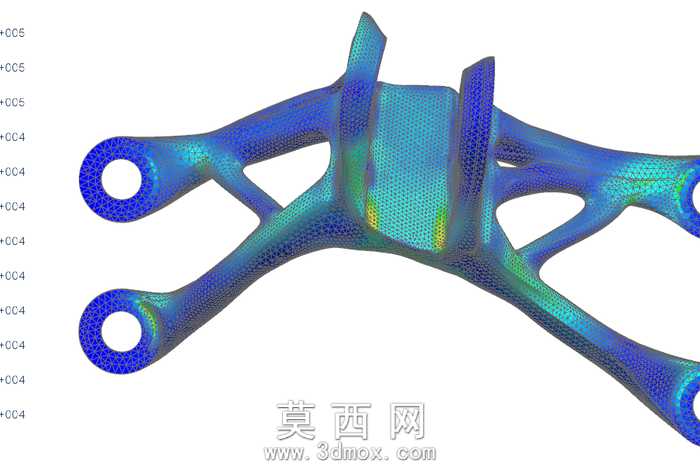

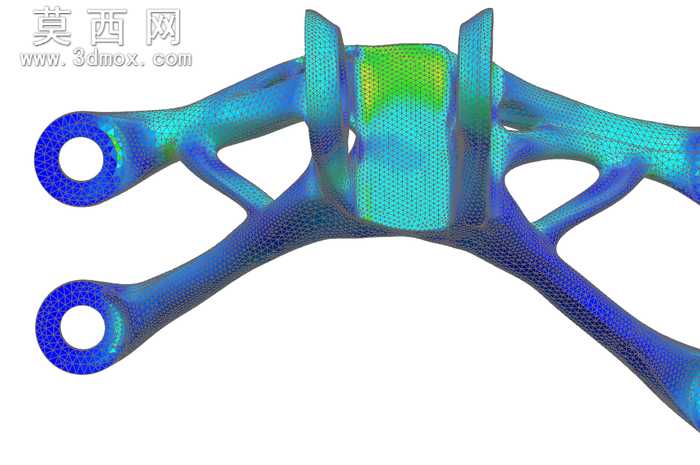

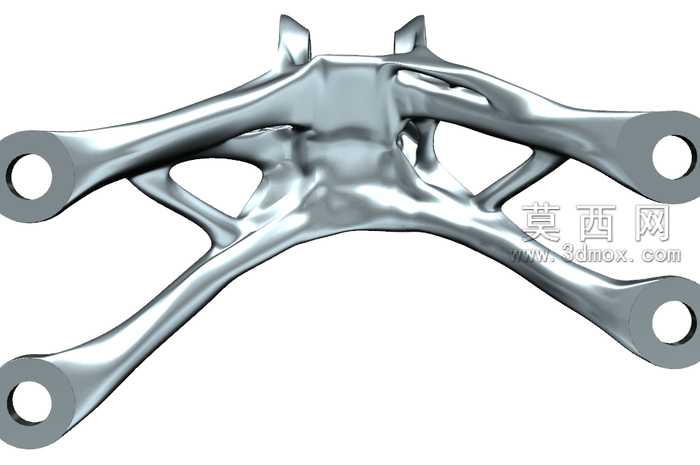

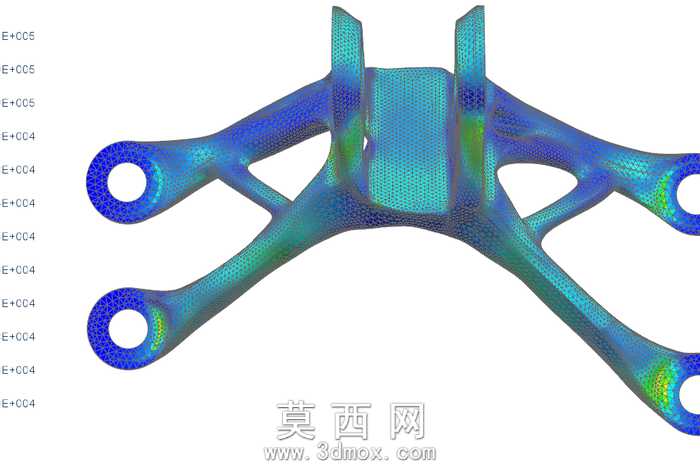

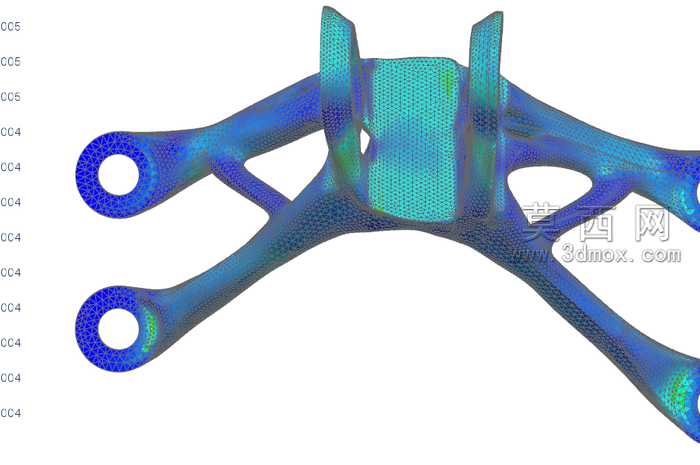

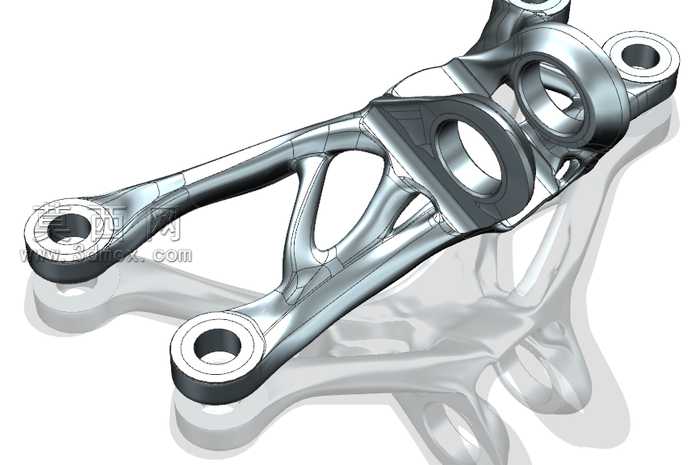

该通用电气支架采用三维参数化建模方式完成整体结构设计，建模阶段围绕安装定位需求精准排布多组安装孔位，所有孔位同轴度、安装面平面度均严格按照电气组件装配公差要求设定，确保后续与电气元件、安装基体的适配性。设计过程中引入拓扑优化逻辑，以扭转工况、多向负载接触分析为核心依据，对非承重区域进行材料去除，通过镂空式桁架结构重构支架受力路径，在保证整体结构强度、抗扭刚度满足使用要求的前提下，将整体质量控制在231g，相比传统实心支架减重88.7%，大幅降低材料消耗与安装负载。模型渲染阶段采用金属磨砂材质表现，还原金属支架经精密加工后的哑光金属质感，通过光影调整清晰呈现支架的曲面过渡、加强筋走向与镂空结构细节，所有棱边均做微小圆角处理，避免应力集中问题的同时提升加工工艺性。结构设计上，支架设置多组带衬垫适配空间的安装耳座，不同位置的安装孔分别对应电气组件固定、基体连接、辅助线束固定等功能，中部平整安装面预留足够的元件贴合区域，曲面过渡区域采用渐变式壁厚设计，受力关键位置做局部加厚处理，非受力区域通过流畅的镂空肋条连接各安装点位，既保证力流传递的连续性，也避免冗余材料堆积。设计过程中针对实际使用中可能出现的扭转工况做了专项受力校核，反复调整肋条的走向与截面尺寸，确保在复杂负载下支架不会出现形变超限、应力断裂等问题，同时兼顾了金属压铸、增材制造等不同加工工艺的成型要求，所有结构无倒扣、无极端薄壁区域，可直接适配批量生产或定制化加工需求，整体结构兼顾力学性能、轻量化目标与装配实用性，可广泛适配多类通用电气组件的安装固定场景。
