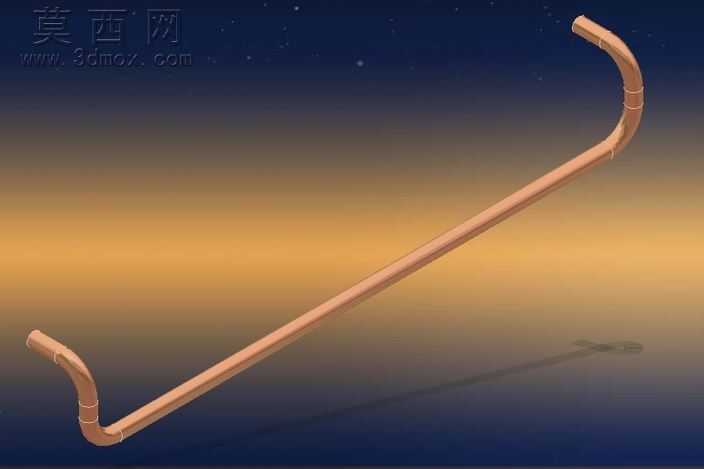

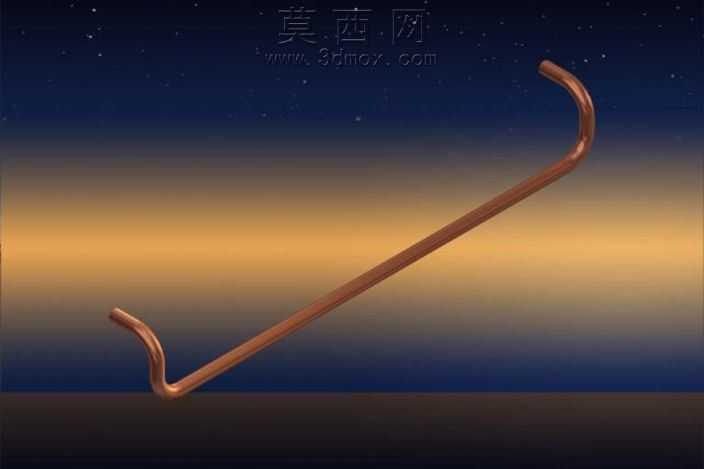

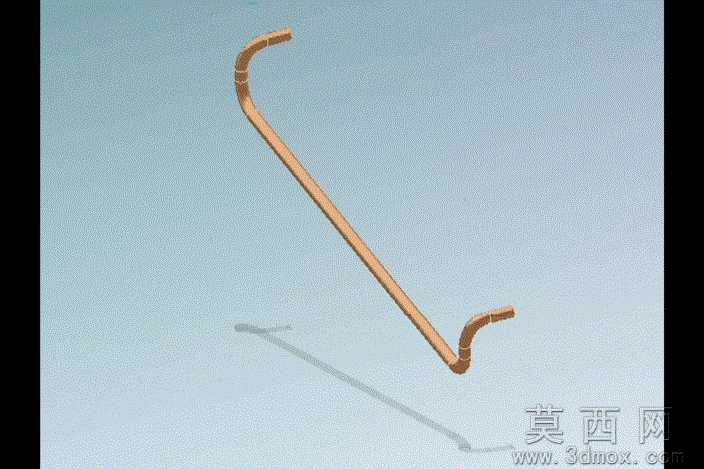

本制动硬管三维模型采用三维建模软件完成参数化构建,建模过程参考实物扫描获取的点云数据进行轮廓校准,首先绘制硬管的中心走向路径,精准还原实物三段弯折的空间走向:上端为小角度弯折的管路接口段,中段为长直倾斜的主体输送段,下端为反向弯折的对接接口段,各段弯折处均做了符合管路加工工艺的圆角过渡处理,避免硬管弯折处出现应力集中的结构缺陷。建模时以扫描获取的管路外径、壁厚参数为基准,通过扫掠特征生成硬管的实体结构,两端接口处保留了标准管路对接的装配余量,接口端面做了平整化处理,可直接用于后续制动系统的装配干涉校验。材质设置上选用汽车制动硬管常用的镀锌金属材质,渲染阶段调整金属材质的粗糙度、反射率参数,还原金属管路表面的哑光金属质感,同时添加了柔和的环境光影效果,清晰呈现硬管的空间弯折形态与轮廓细节。设计过程中充分考虑制动硬管的实际装配需求,所有弯折角度、管路长度均匹配实车制动管路的布置空间,既保证制动液输送过程的管路通畅性,也规避了实车装配时与周边底盘部件、悬架部件的干涉风险。模型结构完整,无多余碎面、破面等建模缺陷,管路壁厚均匀一致,弯折处的曲率变化符合金属硬管的冷弯加工工艺要求,可直接用于制动系统的结构验证、管路布置仿真以及加工工艺参考,也可作为汽车底盘教学、五金管路设计的参考案例使用。
------分隔线----------------------------
- 上一篇:轻量化拓扑优化通用电气安装支架
- 下一篇:模具用锥形定位销与配套衬套结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 2.65 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: 效果图,其它,STEP/IGES,Autodesk Inventor,AutoCAD,
- 软件分类: 通用五金配件
