钢制顶装滑轮式秋千挂架结构设计

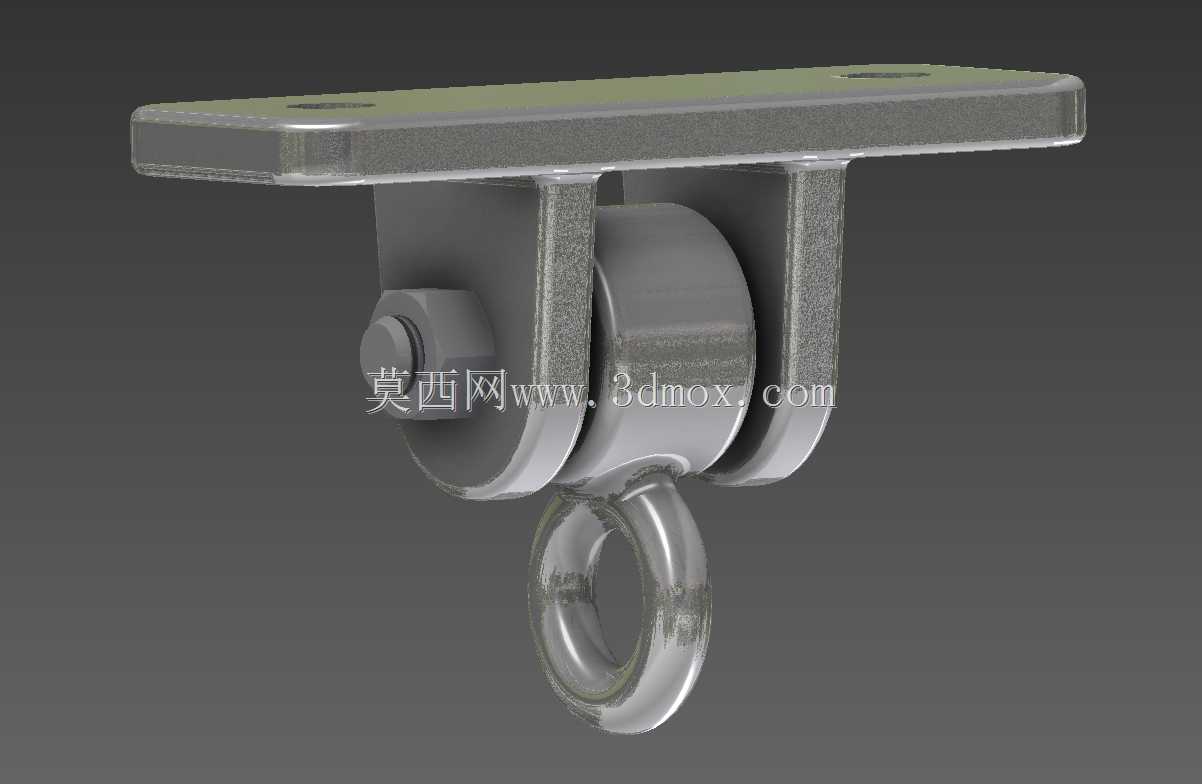

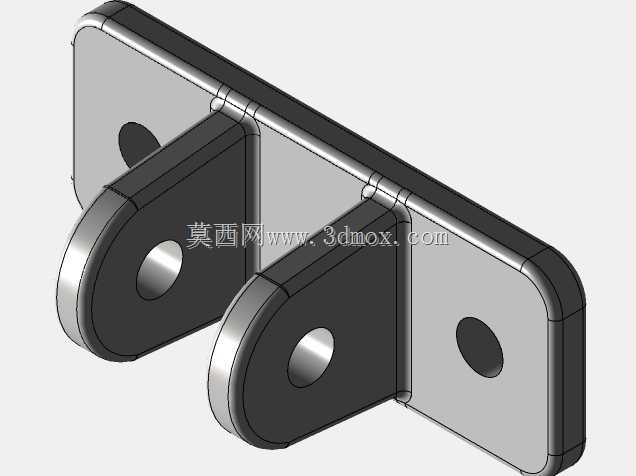

　　日常接触到的户外小型游乐设施、阳台晾晒辅助构件里，这类顶装滑轮挂架的应用场景远比想象中宽泛，既可以作为家用小型秋千的顶部承重挂载点，也能适配儿童游乐套装里的吊椅、吊环安装，甚至在部分轻型物料临时吊运、阳台可移动晾晒挂装场景里，也能见到同结构构件的身影。从实际使用需求出发，这类挂架首先要解决的是顶部安装面的载荷分散问题，设计时顶部安装板采用了带圆角的矩形平板结构，板面上预留两个对称的安装通孔，孔位间距经过载荷校核，能让螺栓锁紧后的受力均匀传递到安装基材上，避免单点应力集中导致的安装面开裂或者固定件滑脱。安装板的厚度根据额定承重做了匹配，边缘做了倒钝处理，既避免安装时割伤操作人员，也能减少应力集中带来的板件疲劳风险。

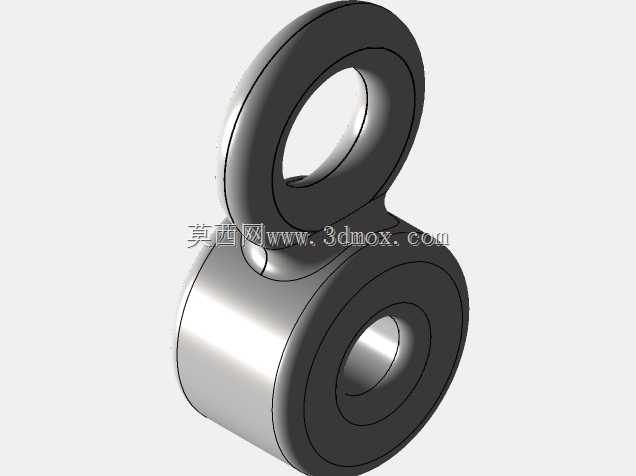

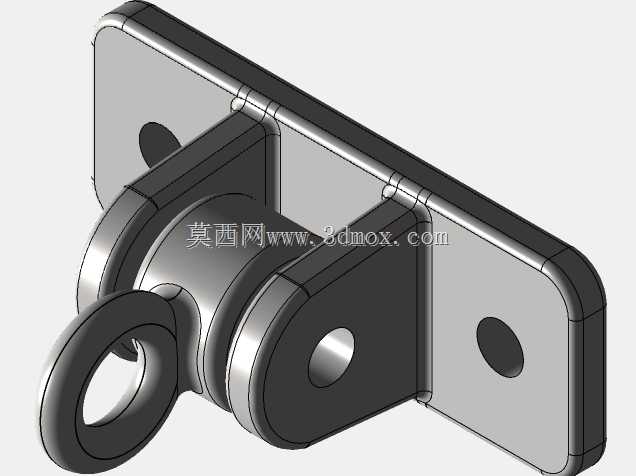

　　挂架的核心转动部分采用了双侧支撑板夹持滑轮的结构，两块支撑板与顶部安装板采用一体折弯或者焊接固定的形式，保证连接强度，支撑板上的同轴孔用来穿装滑轮的固定销轴，销轴一端采用螺栓锁紧防松，不需要额外的防松件就能满足长期摆动、转动下的防脱需求，日常维护时只需要松开螺母就能拆下滑轮，清理转轴缝隙里的积尘或者添加润滑脂，维护门槛很低。滑轮下方集成了一体式的吊环结构，吊环与滑轮内圈同步转动，不管挂载的秋千或者吊件怎么摆动、转动，吊环都能跟着调整受力方向，不会出现吊件扭结、钢丝绳拧转的问题，这一点比固定式吊耳的使用体验好很多，也能减少挂载绳索因为反复扭转出现的磨损断丝风险。

　　从安装边界来看，这类挂架的顶部安装板尺寸控制在适配常规木梁、混凝土顶面预埋板的范围内，不需要额外做过大的安装基面，只要安装面的承重能力满足挂载载荷要求，用匹配规格的膨胀螺栓或者木螺丝就能完成固定，安装时只需要保证两个安装孔的连线水平，就能让滑轮的转动平面与秋千摆动方向一致，避免出现侧向卡滞。设计时特意将滑轮的转动间隙控制在合理范围，既不会因为间隙过小出现卡涩，也不会因为间隙过大导致挂载后出现过大的旷量，减少摆动过程中的异响和晃动。整个构件全部采用钢制材料加工，表面做了防锈处理，能适应户外半露天的使用环境，不会因为短时间的淋雨、受潮出现锈迹卡滞滑轮。

　　需要注意的是，这类挂架本身不附带安装用的螺栓螺母，需要使用者根据实际安装的基材类型、额定挂载重量选配对应强度等级的紧固件，比如安装在混凝土顶面时要选用适配的膨胀螺栓，安装在木质横梁上要选用带防滑齿的自攻螺丝，安装在钢结构梁上则可以采用钻孔攻丝配螺栓或者抱箍固定的形式。在实际选型时，要先核算挂载物的总重量，包含动载荷系数，比如秋千摆动过程中会产生额外的冲击载荷，选型时的额定承重需要达到静态挂载重量的2.5倍以上，才能保证长期使用的安全性。另外，挂架的滑轮宽度适配常规直径的编织绳、尼龙绳或者细钢丝绳，不需要额外更换滑轮就能适配大部分家用秋千、吊椅的挂绳规格，吊环的内孔尺寸也能满足常规安全挂钩的穿装需求，不需要额外加装转接件。从结构设计的角度看，这种挂架没有多余的冗余结构，每个部分的尺寸都围绕承重、转动、安装三个核心需求做了优化，没有为了外观做多余的切削或者造型，既控制了加工成本，也避免了多余结构带来的应力集中点，长期使用下的结构可靠性更高。
