十字沉头自攻敲击螺钉结构设计方案

　　日常做钣金装配、薄型材拼接的场景里，这类沉头自攻敲击螺钉的使用频率非常高，尤其是在配电箱壳体组装、轻型钢结构护板固定、家装木作与金属件衔接的工位上，不用提前攻丝，对准预制孔位敲击即可完成初步锁止，后续靠螺纹的自攻特性咬住基材，比普通机螺钉省掉了套丝工序，装配效率能提升近四成。

　　从结构设计逻辑来看，头部采用90度沉头锥面，是为了安装后能完全埋入工件的沉孔内，不会突出装配面，避免后续剐蹭操作人员或者干涉其他零部件的安装空间，头部的十字槽设计兼顾了两种装配需求：敲击到位后如果需要调整锁紧力，可以用十字螺丝刀二次拧动调整，拆卸维护时也不用撬拔，直接用螺丝刀即可旋出，比一字槽的对中性更好，拧动时不容易滑牙出槽。

　　螺杆部分的螺纹采用大螺距三角牙型，牙峰经过锐边处理，攻入基材时能顺畅切削出匹配的螺纹轨迹，不会出现挤裂薄板材、木质基材的问题，螺杆末端做了锥形导向头，对准预制孔时不用刻意找正，轻微偏斜也能顺着锥面滑入孔位，敲击时能顺畅把螺纹压入基材内壁，不会出现螺杆弯折、头部崩裂的问题。

　　实际选型时要注意安装边界：沉头部分的锥角要和工件预制沉孔的锥角完全匹配，否则会出现头部沉不到位、或者锥面贴合不严有间隙的问题，螺杆长度要根据叠层工件的总厚度选择，攻入底层基材的深度要达到螺杆直径的1.5倍以上，才能保证足够的锁紧力，不会受振动后松脱。如果是用于厚度1mm以下的薄钣金装配，不需要提前钻沉孔，直接用对应规格的中心钻打导向孔即可，敲击后沉头锥面会自行压出适配的沉位，贴合度反而比预制沉孔更好。

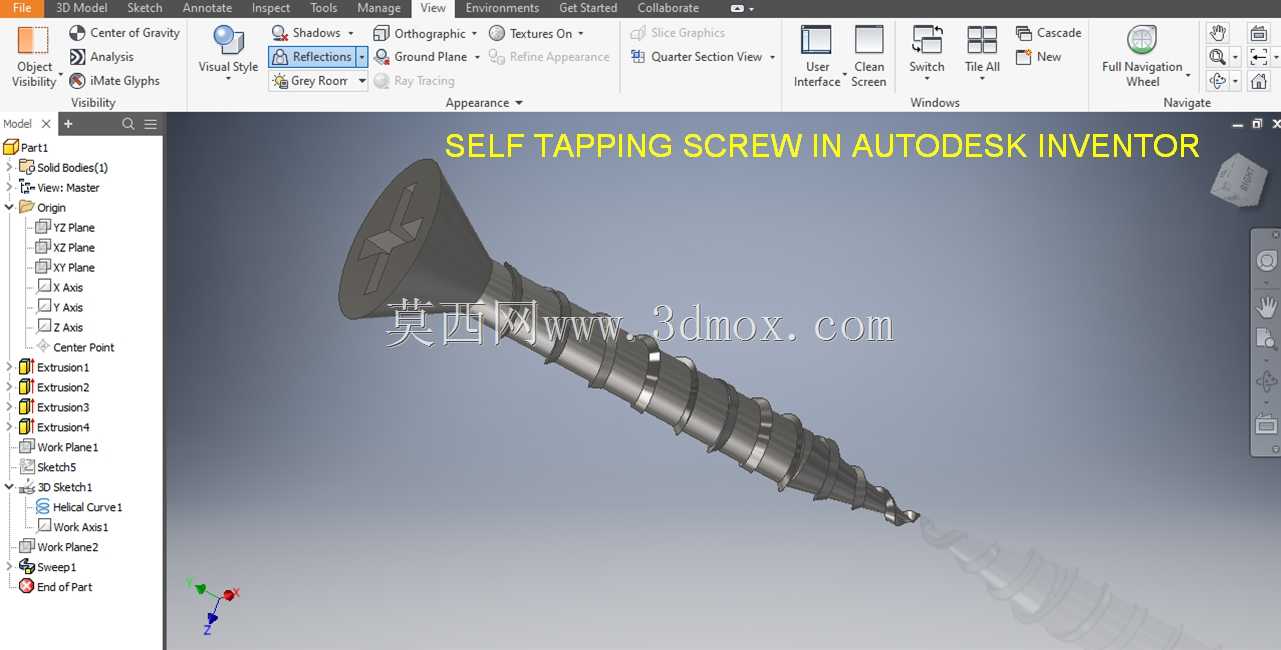

　　做三维建模时，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工仿真或者3D打印样件，就要把完整牙型做出来，注意牙距的参数要和对应规格的行业标准一致，沉头的锥面角度公差要控制在±1度以内，否则实际安装时会出现头部和沉孔贴合有缝隙，锁紧后容易积水锈蚀的问题。十字槽的深度要符合通用旋具的插入尺寸，槽深过浅会导致拧动时旋具脱出滑牙，槽深过深会降低头部的结构强度，敲击时头部容易从槽位处开裂。

　　这类螺钉和普通自攻螺钉的核心区别在于，它允许用敲击的方式完成快速装配，所以螺杆的芯部直径比普通自攻螺钉更粗，整体刚性更好，敲击时不会出现螺杆弯曲的问题，适合在流水线快速装配、高空作业不方便拧动螺丝刀的场景使用，比如幕墙龙骨的辅件固定、电气柜内部线槽的快速安装，都能大幅降低装配的操作难度，减少工具的使用频次。

　　在做整机的BOM选型时，要根据基材的材质选择对应的表面处理：普通室内干燥环境用镀锌处理即可，户外或者潮湿环境要选用达克罗或者不锈钢材质的型号，避免螺纹锈蚀后无法拆卸。安装时要注意预制孔的直径不能过大，否则螺纹咬合力不足，容易出现滑牙脱出的问题，孔直径一般控制在螺杆芯径的0.9倍左右，既能保证敲击时顺畅攻入，又能保证足够的螺纹咬合深度。
