19mm转32mm变径螺纹连接适配器

　　在流体输送、工装夹具配套、小型设备管路改造的现场场景里，不同通径接口的适配一直是一线装配、设备改造环节绕不开的实际问题，这款19mm至32mm的变径适配器，正是针对这类异径接口对接需求设计的转接构件。从实际使用场景来看，这类适配器常出现在小型气动回路改造、冷却液管路接驳、实验台流体管路搭建、甚至是部分非标工装的定位接口转接场景中——当现场现有管路或设备接口一端为19mm外螺纹规格、另一端需要对接32mm内/外螺纹构件时，不需要额外切割管路、重新套丝或者更换整段管线，通过该适配器即可完成快速对接，大幅降低现场改造的工作量，也避免了非标焊接转接带来的应力集中、密封失效隐患。

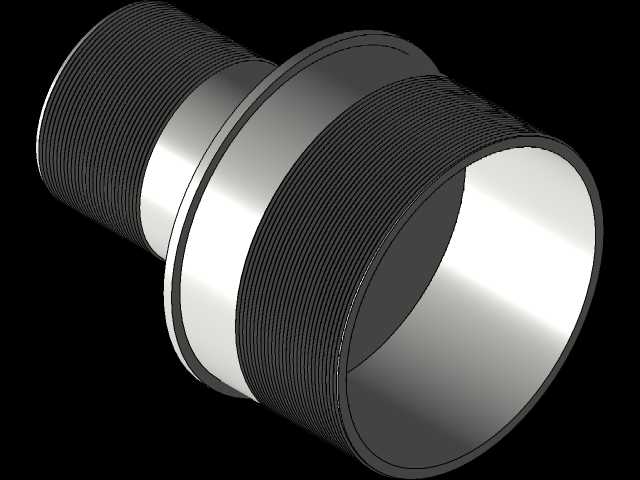

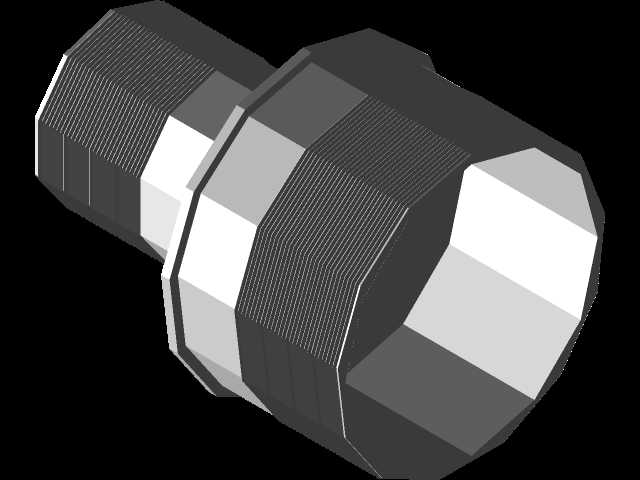

　　从功能特性上看，该适配器采用两端外螺纹的结构设计，小端适配19mm公称通径的对应螺纹规格，大端适配32mm公称通径的对应螺纹规格，中间设置的环形凸台一方面作为装配限位结构，在拧入安装时可以为扳手提供受力卡位，避免管钳夹伤螺纹工作面，另一方面也作为两端密封面的定位基准，安装时配合对应规格的密封垫圈或生料带，即可保证接口处的密封性能，避免输送介质出现渗漏。整个构件的外轮廓做了同轴度约束，两端螺纹的同轴度公差控制在机械连接常用的IT7级精度范围内，安装后不会出现管路偏斜、别劲的问题，能有效减少管路长期使用过程中因为偏心带来的应力疲劳，提升整个连接节点的使用寿命。

　　从设计思路层面拆解，这款适配器没有采用多余的冗余结构，整体遵循机械连接件的等强度设计原则：小端螺纹段的壁厚根据19mm通径下的常规承压需求计算取值，大端螺纹段的壁厚匹配32mm通径的常用承压标准，中间过渡段采用平缓的锥面过渡，避免直径突变带来的应力集中问题，即使在有轻微振动的管路工况下，也不会在变径位置出现断裂风险。两端的螺纹长度经过实际装配场景验证，小端螺纹长度满足常规内螺纹接口的拧入深度要求，既不会因为螺纹过短导致连接强度不足，也不会因为螺纹过长导致安装后多余螺纹外露积尘、锈蚀；大端螺纹长度同样适配常规32mm规格内螺纹接口的深度，安装后可以保证足够的啮合牙数，满足常规低压流体输送、机械定位连接的强度要求。

　　关于外形尺寸与安装边界，该适配器整体为回转体结构，最大外径为大端螺纹的牙顶直径，安装时需要预留的扳手空间以中间环形凸台的对边尺寸为基准，现场安装时不需要特殊的定制工装，使用常规的活动扳手、管钳即可完成装配。安装过程中需要注意，两端螺纹的拧入力矩要控制在对应螺纹规格的推荐力矩范围内，避免力矩过大导致螺纹滑牙、或者构件出现塑性变形；如果用于流体输送场景，要根据输送介质的属性选择对应的密封件，比如输送水性介质可以采用聚四氟乙烯生料带辅助密封，输送油性介质可以搭配耐油橡胶垫圈，保证密封可靠性。另外，该适配器的整体长度经过优化，在保证两端螺纹啮合长度的前提下尽可能压缩整体尺寸，安装后不会过多占用管路的轴向空间，适合在安装空间紧凑的设备内部、狭小工装腔体内完成转接作业，不会和周边的其他构件产生运动干涉。

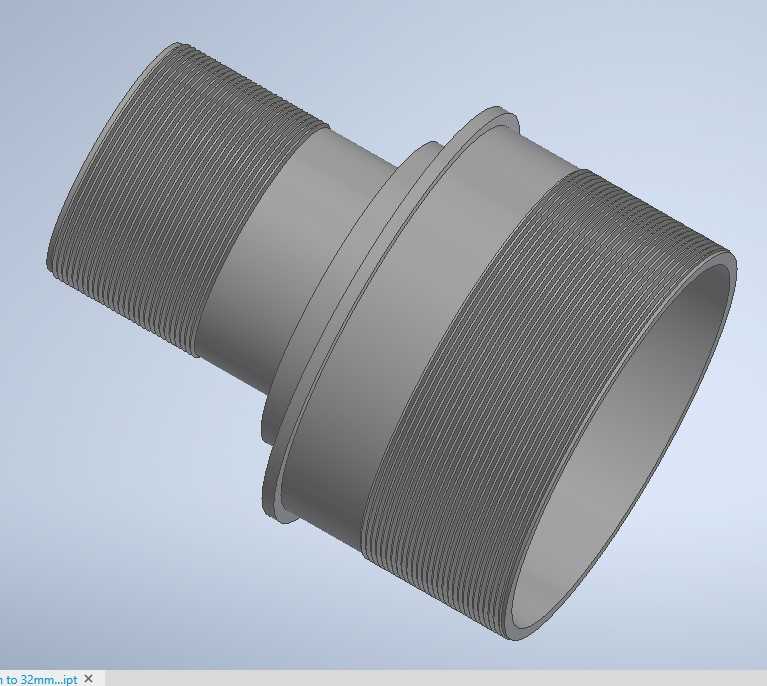

　　从实际使用的反馈来看，这类变径适配器在非标设备改造、日常设备维护场景中的使用频率很高，相比现场临时车削加工的转接件，这款经过标准化建模的适配器在尺寸精度、结构强度上都更有保障，建模过程中已经对螺纹退刀槽、过渡圆角等细节做了工艺性处理，如果需要进行实物加工，不管是采用棒料车削加工，还是采用3D打印做样件验证，都可以直接提取模型尺寸进行工艺编制，不需要二次调整结构细节。在做管路排布设计时，也可以直接将该模型调入装配体中进行干涉检查，提前验证安装空间是否足够，避免现场安装时才发现尺寸不匹配的问题，有效提升设计和装配的效率。
