卧式承压储水锅炉结构三维设计

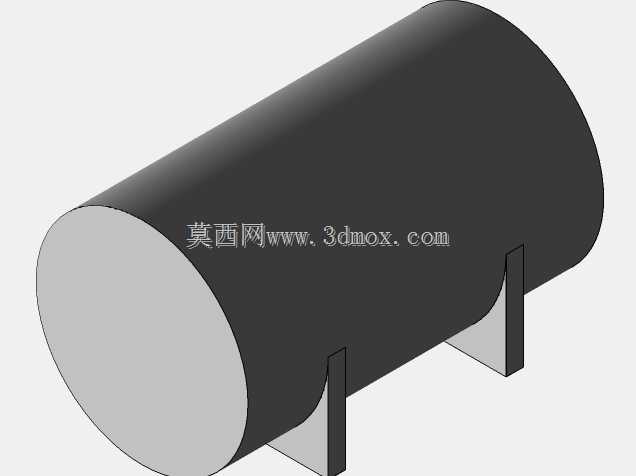

　　这款卧式储水锅炉的三维结构设计，首先要匹配民用供热、小型工业热水供应的实际落地场景，在做结构建模时最先考虑的是安装边界的适配性，整体采用卧式圆柱罐体作为核心承压主体，相较于立式结构，卧式布局能有效降低设备整体重心，在低层建筑换热站、小型厂区供热间这类层高有限的安装场景里，不需要预留过高的竖向安装空间，同时卧式罐体的底部支撑采用对称分布的两个立式支腿结构，支腿与罐体的连接位置做了贴合罐体外径的弧形贴合面，建模时特意将支腿的安装接触面做了加宽处理，避免罐体充水后总重量较大时，支腿局部应力集中导致的罐体变形，支腿底部预留了地脚安装的孔位边界，安装时可以直接通过膨胀螺栓与混凝土地面固定，不需要额外焊接安装底座，能减少现场施工的工作量。

　　从设备实际用途出发，这款储水锅炉主要承担系统内热水的存储与缓冲作用，可对接太阳能换热系统、小型燃气加热模块，作为储热缓冲单元平衡供热系统的热量供需差，避免加热模块频繁启停造成的能耗浪费。罐体主体采用等径直筒结构，两端采用标准椭圆封头做承压封闭，这种结构在相同容积、相同承压等级下，罐体的板材用料最省，同时封头处的应力分布更均匀，不会出现直角连接结构的应力突变问题，建模时严格按照薄壁承压容器的结构规范处理封头与筒身的连接过渡，没有尖锐的结构转角，能有效降低长期承压运行下的疲劳开裂风险。

　　设计思路上优先考虑了设备的运维便利性，罐体的筒身预留了多个标准接口的安装位置，分别对应进水、出水、排污、温度检测、压力检测的功能需求，接口位置的排布避开了支腿的安装区域，同时预留了足够的管道安装操作空间，后期现场配管时不需要额外调整罐体位置。罐体的外表面没有做多余的装饰性结构，所有结构特征都服务于功能需求，筒身的壁厚参数按照常规0.6MPa承压等级做结构预留，支腿的高度设置充分考虑了底部排污管道的安装空间，罐体最低点距离地面的高度足够安装排污阀与排污管道，不会出现排污口距离地面过近导致管道无法安装的问题。

　　在外形尺寸的控制上，整体罐体的长径比控制在2:1左右，这个比例下卧式罐体的支撑稳定性最好，同时运输时不会出现超宽的问题，支腿的横向间距按照罐体直径的0.6倍设置，既能保证支撑的稳定性，又不会因为支腿间距过大导致罐体中部出现挠度变形。建模过程中对所有结构的安装间隙做了校验，比如支腿与罐体的焊接位置预留了焊接操作的空间，各个外接接口之间的间距满足阀门、仪表的安装操作距离，不会出现两个接口距离过近导致阀门无法安装、后期运维无法操作的问题。

　　从结构设计的细节来看，罐体的内部没有设置复杂的换热结构，主要作为储水缓冲单元使用，因此内部结构尽量简化，减少不必要的内部构件，降低结垢清理的难度，排污口设置在罐体底部的最低位置，配合卧式罐体的安装坡度（安装时可通过支腿的高度微调实现罐体向排污口侧微倾），能保证排污时罐体内的存水可以完全排空，减少内部积水结垢的问题。支腿的结构采用钢板折弯成型，相较于型材焊接的支腿，折弯结构的刚性更好，同时焊接工作量更小，支腿与罐体连接的位置设置了加强筋板，避免满水状态下支腿与罐体连接位置出现焊缝开裂的问题。

　　对于三维建模从业者来说，这类承压储水设备的建模核心不在于复杂的曲面造型，而在于结构合理性的校验，所有结构尺寸的设置都要匹配实际安装、运维、加工的需求，不能只追求外观的相似而忽略工程实际的边界条件。比如在做支腿建模时，不能只做简单的方块支撑，要考虑支腿与罐体的贴合面弧度、地脚安装的孔位尺寸、加强筋的布置位置；在做罐体接口建模时，要统一接口的法兰标准，保证后期对接管道时的互换性，同时要校验各个接口的位置是否存在干涉，是否预留了足够的操作空间。这款模型的结构完全按照实际工程应用的参数搭建，可直接用于供热系统的布局设计、设备选型的空间校验，也可作为同类承压储水设备结构设计的参考模板，帮助结构设计人员快速完成方案阶段的设备布局与空间规划，减少重复建模的工作量。
