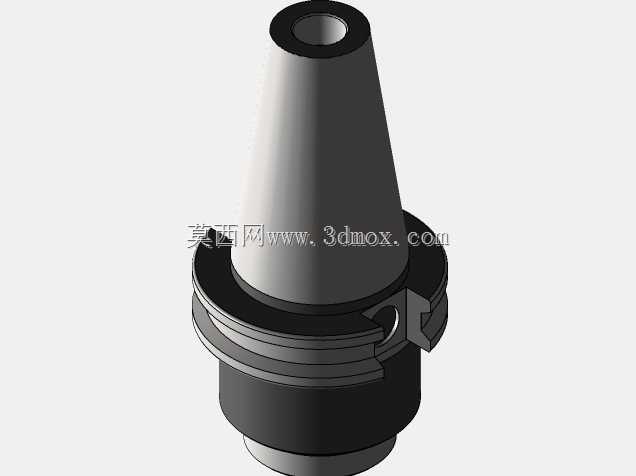

CAT40规格1-1/2-18镗头连接刀柄结构

　　在数控镗铣加工的日常工况里，主轴与镗头的连接精度直接决定了孔系加工的最终形位公差，这类CAT40锥度规格的镗头适配部件，就是为解决标准加工中心主轴与特定规格镗头的装夹匹配问题设计的。从实际加工场景来看，不管是箱体类零件的同轴孔系精加工，还是模具钢料上的精密基准孔镗削，都需要这类连接部件在主轴端和镗削头之间传递扭矩、保证同轴度，避免因连接间隙导致的镗孔让刀、锥面磨损、孔壁粗糙度超差等常见加工问题。

　　从结构设计逻辑上看，这款适配部件采用CAT标准的7:24锥度作为主轴连接端，这个锥度的选择是经过长期工业验证的——7:24锥度具备自锁性弱、换刀定位速度快、锥面贴合面积大的特点，非常适合加工中心频繁换刀的作业需求，锥柄部分的尺寸公差严格匹配CAT40主轴的内锥规格，安装时锥面能实现超过85%的有效贴合面积，保证高速旋转时的动平衡稳定性，不会因为锥面贴合不良出现高速震颤。锥柄根部的法兰盘上设计有标准的驱动卡槽，这个卡槽是和主轴端的拉钉、驱动键配合的，一方面传递主轴输出的切削扭矩，另一方面在换刀时为机械手提供定位夹持位，保证自动换刀过程中部件不会发生偏转掉落。

　　法兰下方的连接段是和1-1/2"-18规格镗头匹配的接口，这个螺纹规格是美制统一螺纹，每英寸18牙的细牙设计能保证连接后的轴向锁紧力，细牙螺纹的自锁性更好，在镗削过程中承受断续切削冲击力时，不会出现镗头松动移位的问题。连接段的端面设计有精准的定位止口，镗头安装时止口与镗头基准面完全贴合，能消除螺纹连接带来的端面跳动误差，保证镗头旋转时的径向跳动控制在合理范围内，满足精加工的精度要求。整个部件的外形采用锥柄加圆柱连接段的过渡设计，外轮廓没有多余的凸起结构，加工时不会和工件、夹具发生干涉，在深孔镗削作业时，锥柄部分的长度经过优化，能保证刀具伸出长度满足加工深度要求的同时，保持足够的刚性，避免长悬伸带来的振刀问题。

　　从安装边界尺寸来看，锥柄大端直径严格遵循CAT40标准尺寸，能适配所有符合CAT40接口规格的立式加工中心、卧式镗铣床主轴，不需要额外改装主轴结构；连接端的螺纹长度经过计算，既能保证镗头锁紧后的足够啮合牙数，又不会因为螺纹过长导致镗头安装不到位，安装时只需要按照标准扭矩锁紧螺纹，就能保证连接刚性。部件的内部设计有中心通孔，这个通孔一方面可以用于切削液的内冷传输，加工时高压切削液能通过通孔直接输送到镗刀切削刃位置，带走切削热量、冲排切屑，另一方面也方便较长镗杆的穿过，适配不同长度规格的镗头使用。

　　在实际选型使用时，需要注意锥面的清洁度，安装前要擦净主轴内锥和刀柄外锥面的切屑、油污，避免杂质进入锥面导致定位偏差，同时要定期检查驱动卡槽的磨损情况，如果卡槽出现磨损变形，要及时更换，避免换刀时出现定位误差。这类适配部件的设计没有采用多余的复杂结构，所有结构特征都是围绕加工时的刚性、精度、装夹便捷性展开，没有冗余的装饰性设计，完全服务于金属切削加工的实际需求，对于需要在CAT40机床上使用1-1/2"-18规格镗头的加工场景，能直接完成接口匹配，不需要额外制作过渡工装，大幅缩短工装准备周期。
