可调式小型手动压紧夹持工装结构

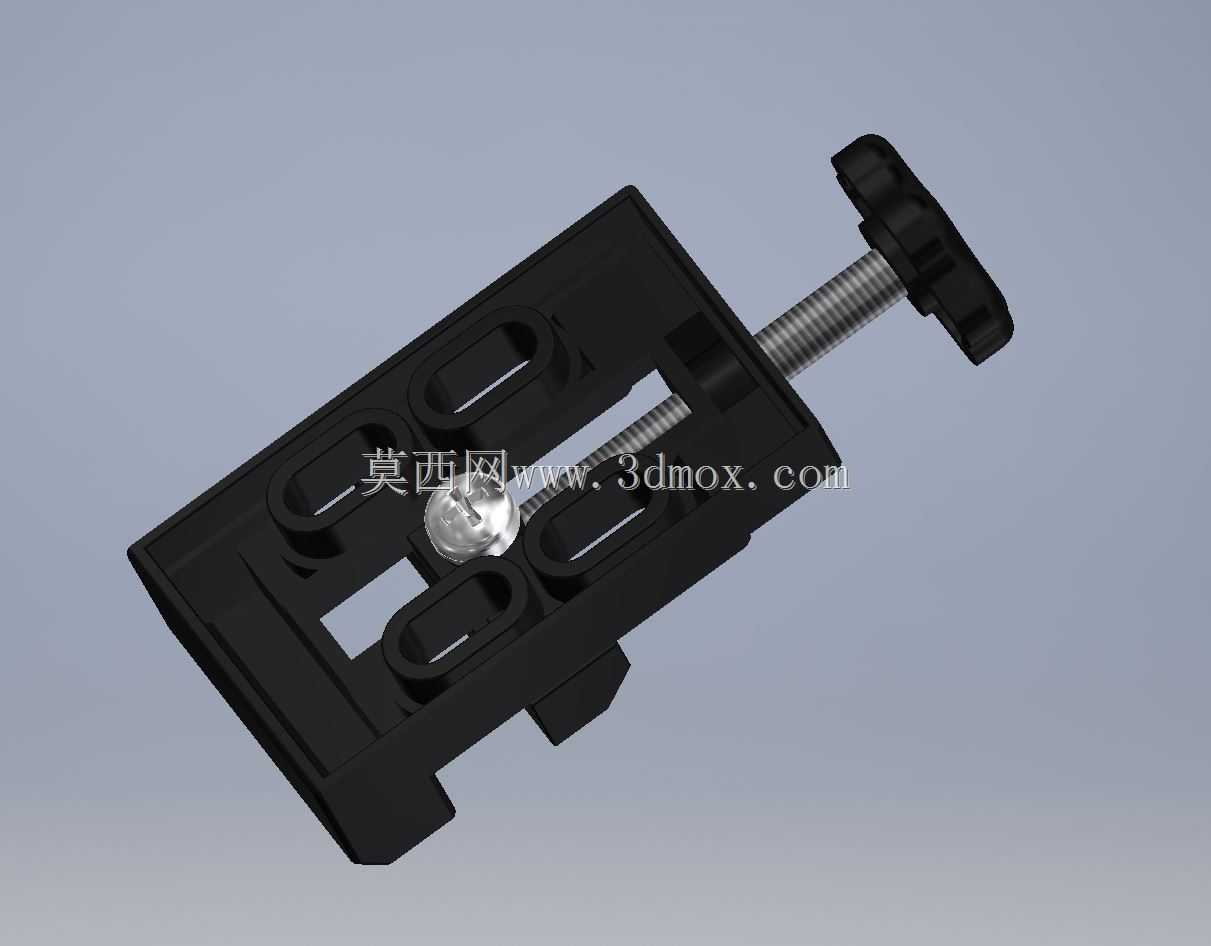

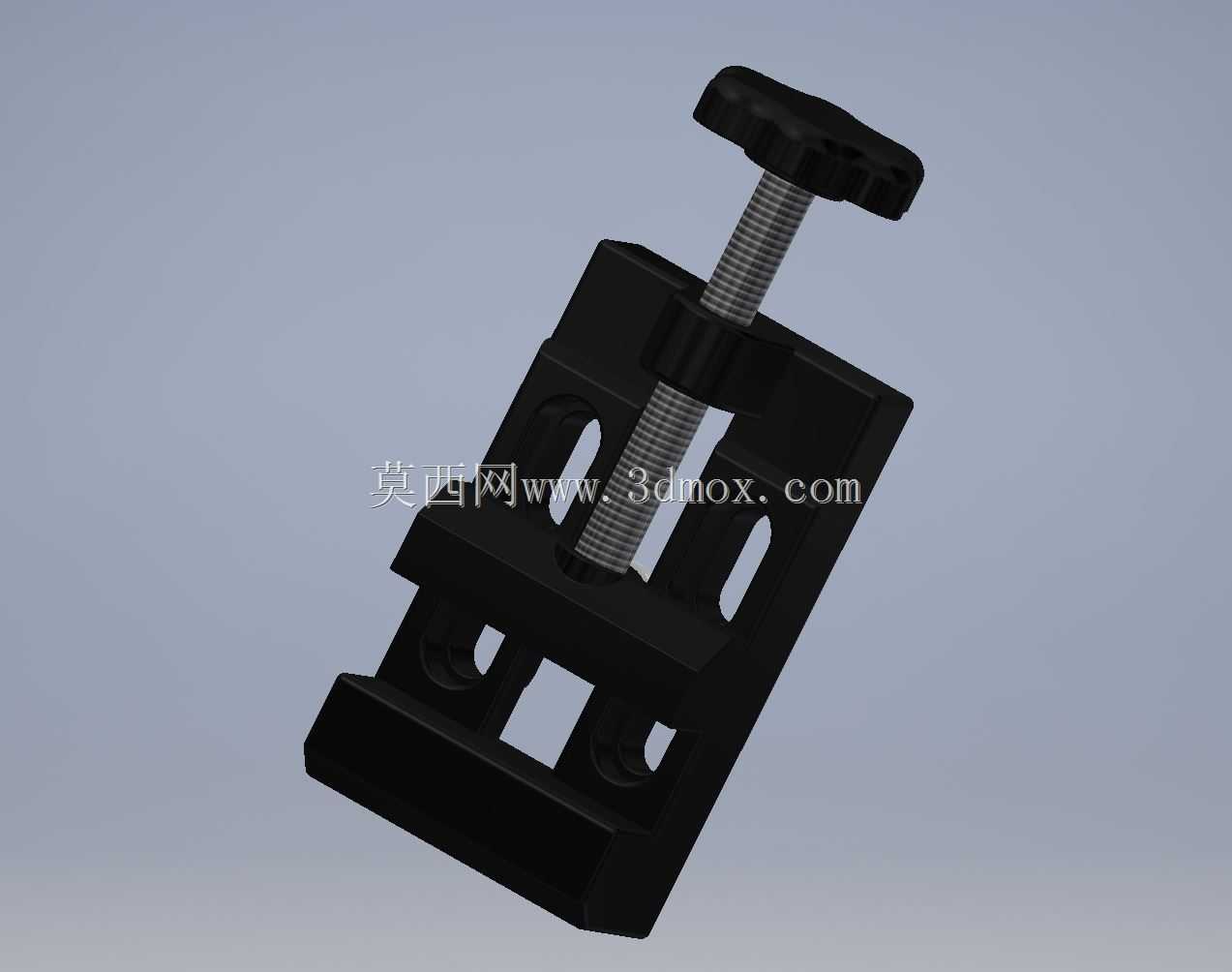

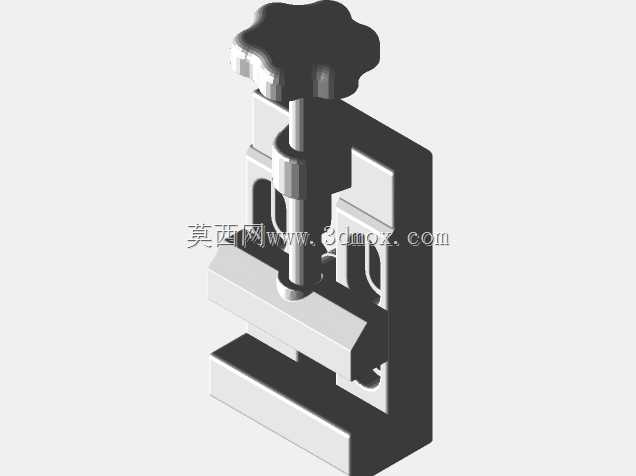

　　这款小型手动夹持结构，在小零件加工、电子元件引脚整备、小型工件粘接固定、线材端头预处理这类轻载夹持场景里适配性很强，日常在桌面级操作工位、小批量试产线的辅助工位上使用率很高，不需要外接气源电源，纯手动操作就能完成工件的锁紧与释放，对工位配套条件没有额外要求，哪怕是临时搭建的测试工位、维修操作台都能直接放置使用。从结构设计逻辑来看，整体采用C型开口的主体框架，底部设置固定支撑颚，上部通过梯形丝杆带动活动压块做直线进给，梯形丝杆的自锁特性可以保证夹持状态下不会因为工件的微小振动出现松脱，不需要额外增加锁止结构就能维持稳定的夹持力，丝杆顶端的星形把手采用大直径防滑设计，操作人员不需要借助额外工具，徒手就能施加足够的锁紧力矩，哪怕是戴薄型劳保手套操作也不会出现打滑的情况。

　　活动压块与固定颚的夹持面都做了平面度处理，保证夹持时工件受力均匀，不会因为局部应力集中压伤软质工件表面，主体框架上开设的长条形腰型孔，一方面是为了减轻整体结构重量，降低工位搬运的负担，另一方面也可以作为安装固定孔，配合螺栓就能把整个夹具固定在工作台面、专用治具板上，不需要额外设计安装转接板，适配常规的工位孔系布局。从安装边界尺寸来看，这款夹具的下颚宽度为2.3单位，下巴深度也就是夹持方向的进深为1单位，对应的可夹持工件最大厚度可以覆盖常规小型零件的尺寸范围，整体外形紧凑，不会占用过多的桌面操作空间，在排布密集的多工位操作台上也能灵活布置。

　　设计过程中特意将丝杆的传动行程做了冗余设计，活动压块的可移动距离大于最大开口尺寸，方便操作人员快速取放工件，不需要反复旋转把手做大行程调整，日常更换不同厚度的工件时，只需要小范围转动把手就能完成锁紧或者松开，操作效率比常规的固定式夹具高不少。主体结构的受力部位都做了加厚处理，在丝杆施加额定锁紧力的情况下，框架的变形量控制在极小范围内，不会因为长期使用出现框架张口、夹持精度下降的问题，活动压块与丝杆的连接部位采用间隙配合的转动连接，压块不会跟随丝杆一同转动，夹持工件时不会带动工件发生偏转，保证工件装夹后的位置精度，适合需要保持工件定位角度的操作场景，比如小型零件的打磨、标记粘贴、引脚焊接这类需要固定工件姿态的工序。

　　在实际使用场景里，这类小型夹具还可以配合不同的夹持垫块使用，针对异形工件、圆柱形工件更换对应的仿形垫块，就能拓展夹持范围，不需要更换整个夹具主体就能适配多种工件的装夹需求，整体结构没有复杂的传动零件，日常维护只需要定期在丝杆螺纹部位涂抹少量润滑脂，就能长期保持顺畅的进给手感，不会出现卡滞、锁紧费力的情况，对于小批量生产、实验室样品制作、日常维修操作这类场景来说，这类结构简单、可靠性高的手动夹持工装，实用性远高于结构复杂的气动、电动夹持装置，不需要配套的动力管线，也不会出现因为动力中断导致的工件松脱问题，操作门槛低，新入职的操作人员不需要经过复杂培训就能快速上手使用。
